三雄Suntour NCX自行车减震座管结构

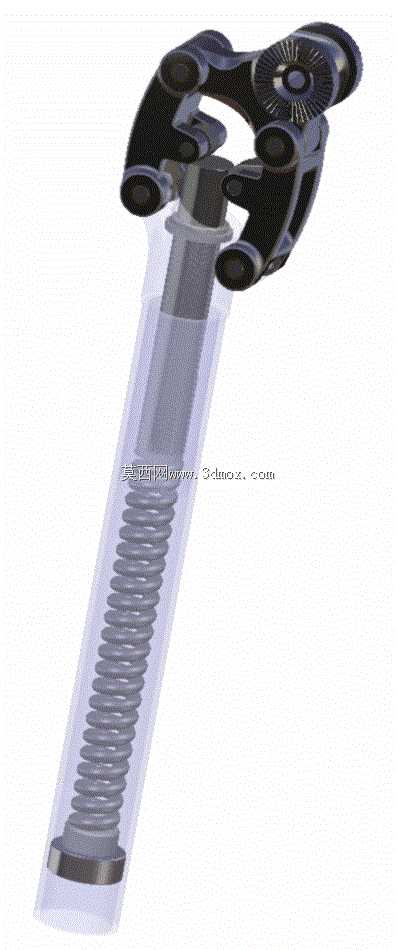

　　这款座管的核心应用场景集中在长途旅行车、城市通勤车与轻度越野混合路面车型上，区别于竞赛级硬尾车追求的刚性传递，它的定位是在不明显增加整车重量的前提下，过滤铺装路面接缝、碎石路细碎颠簸与井盖落差带来的高频振动。实际骑行中，车手的体重通过坐垫作用于顶部夹持机构，内部螺旋弹簧承担主要的垂向承载与回弹，而上部多连杆式铰接结构则负责约束行程轨迹，避免座管在压缩过程中出现单纯上下直动带来的坐垫角度突变。

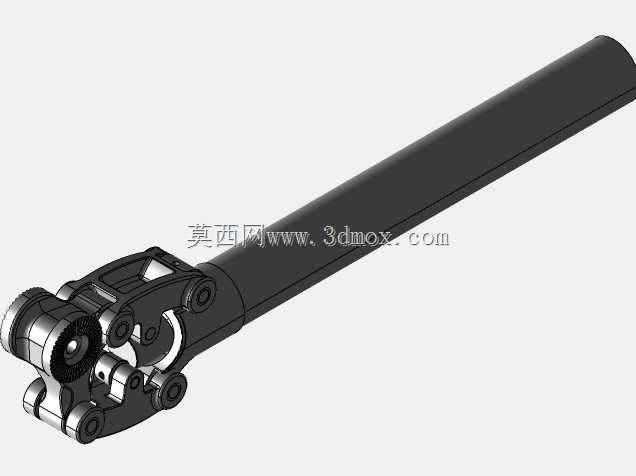

　　从结构设计思路看，该件没有采用油气阻尼结构，而是选择机械弹簧加平行四连杆的组合，优势在于维护门槛低、环境适应性强，低温、泥沙、雨水工况下不会出现密封件失效或阻尼油性能衰减。上部夹具体同时集成了坐垫导轨夹持与连杆铰接座，多个铰接点通过销轴连接，转动副处预留了衬套安装空间，可在长期磨损后单独更换易损件，而不必整体报废。管体部分为常规圆形截面，能够适配绝大多数自行车车架的标准座管口径，安装时只需插入车架立管并按扭矩要求锁紧座管夹即可。

　　安装边界方面，需要重点关注座管插入深度与外露行程的关系。车架立管内必须保留足够的插入长度以保证夹持强度，外露部分则决定了坐垫初始高度与可用减震行程的总和。上部夹持机构支持坐垫前后位置与俯仰角度的微调，调整逻辑与普通座管一致，但由于连杆运动会带来微小的坐垫后掠位移，设定初始俯仰角时需要预留一定余量，避免全行程压缩时坐垫鼻尖过度上翘影响骑姿。

　　建模过程中，所有零件的配合关系都按照实物装配逻辑还原：弹簧的线径、中径、有效圈数决定了整体刚度曲线，连杆孔位的中心距公差直接影响运动是否卡滞，夹具体与导轨接触的弧形面则要匹配标准坐垫导轨的直径。对于结构工程师而言，这类模型既可用于骑行装备的二次开发，验证不同弹簧刚度对骑乘舒适性的影响，也可作为整车人机工程校核的参考，在整车数字样机中模拟车手坐姿下的垂向缓冲效果。

　　在实际选型中，这类减震座管尤其适合腰背耐受度较差的长途骑手，以及经常在非规整路面通行的通勤用户。它弥补了前叉减震无法覆盖的后轮振动传递路径，与宽胎、减震把带共同构成整车的三级振动过滤体系。设计时还需平衡重量与强度：管壁过薄会在夹紧应力下出现断裂风险，连杆销轴直径不足则会在冲击载荷下发生剪切失效，因此各铰接区域都做了局部加厚与圆角过渡，以分散应力集中。整体结构没有复杂的油路和气室，拆解与重组都可通过常规内六角工具完成，这也是机械弹簧式减震座管在民用市场长期占据一席之地的重要原因。
