城市通勤自行车车架结构设计

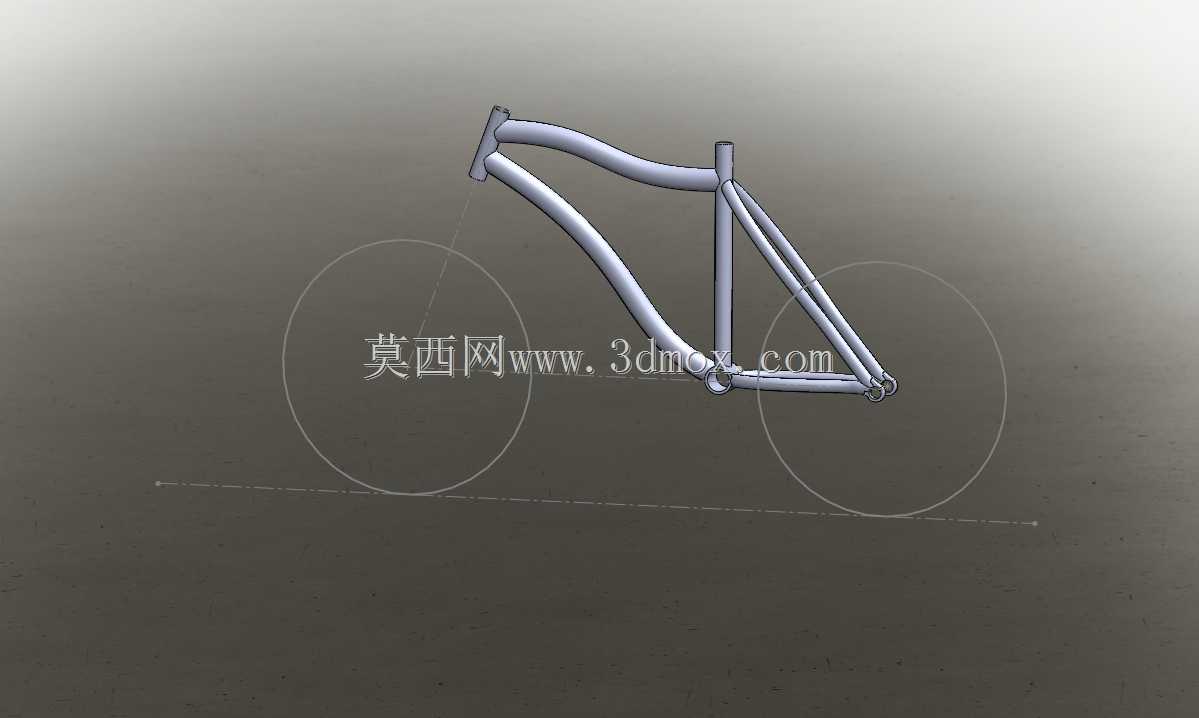

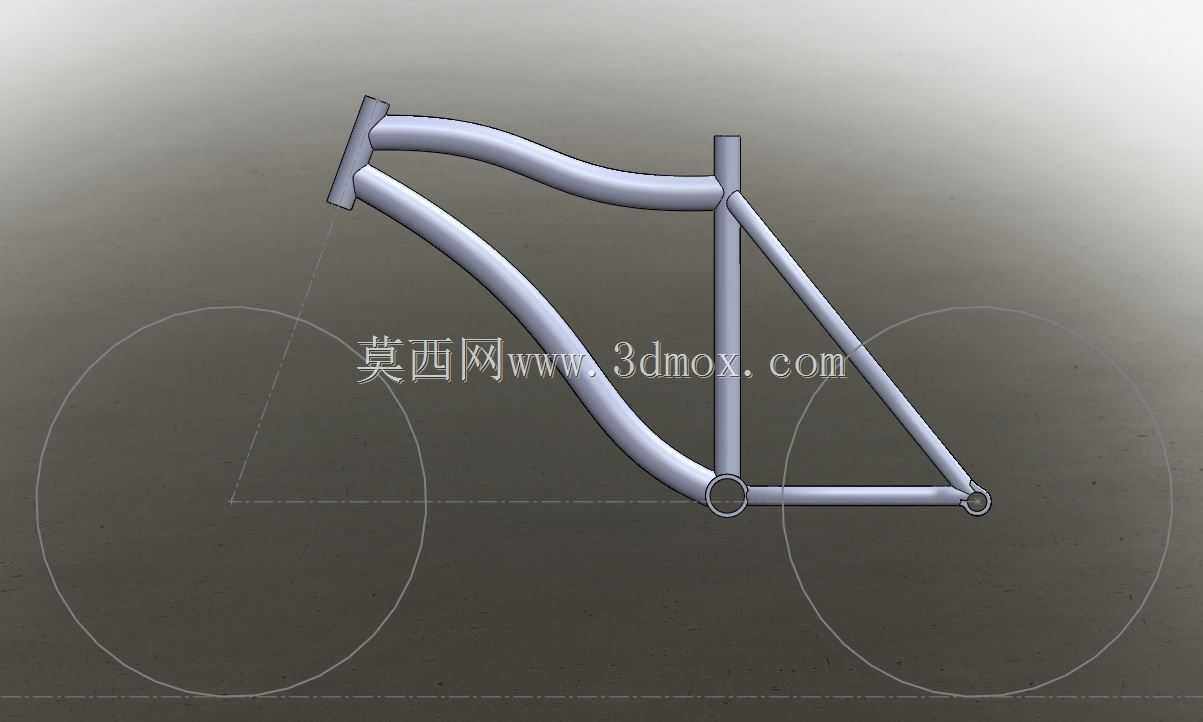

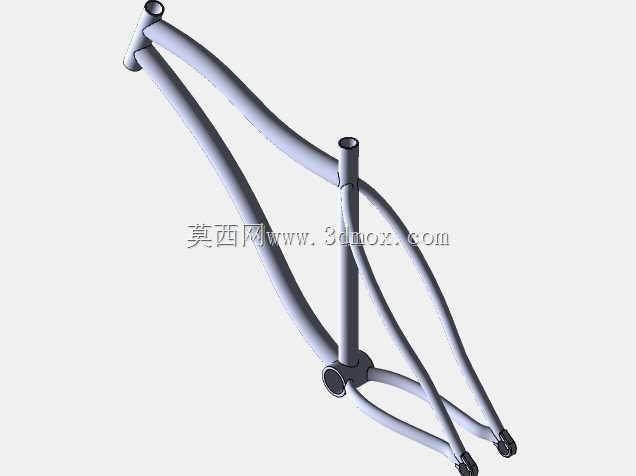

　　该模型呈现的是一套城市通勤自行车的车架主体，核心由头管、上管、下管、座管、后上叉与后下叉等管件构成。建模时重点还原了各管之间的连接关系和空间走向，没有把车轮、传动、制动等外围部件纳入主体结构，因此更适合用于车架方案评审、管件干涉检查以及焊接工装前期定位。

　　从实际使用场景看，这类车架主要面向日常短途骑行、城市道路通勤和休闲代步。骑行过程中，车架需要同时承担骑乘者重量、脚踏传力、前轮转向以及路面颠簸带来的复合载荷。上管和下管构成前部主要承力三角，座管与后叉形成后部支撑三角，两个三角区域在中轴附近交汇，使踩踏扭矩能够较直接地传递到后轮安装位。头管位置保留了转向部件的装配边界，前叉舵管穿入后可通过碗组实现转动，设计时需要控制头管长度、内径以及与上下管的焊接角度，避免转向时出现卡滞或应力集中。

　　外形尺寸方面，模型以轮圈参考线标定前后轮位置，能够直观判断轴距范围和五通相对高度。轴距偏短时，车辆转向灵活，适合在人流密集路段频繁变向；轴距适当加长则能提升直线骑行稳定性。上管高度决定跨距空间，对不同身高使用者的上下车便利性影响明显；座管角度关系到骑行时重心分布，角度偏直立可减轻腰部负担，更符合通勤车舒适取向；头管角度则影响前叉拖距，进而决定转向的灵敏程度。这些尺寸并不是孤立确定的，通常需要与轮径、轮胎宽度、前叉长度以及把立位置共同校核。

　　安装边界是该结构设计中必须优先锁定的内容。头管内部需预留碗组压入空间，端部不能与把立、垫圈发生干涉；中轴区域要匹配对应规格的曲柄和轴心，后叉端需要给出后轮轴的开槽或安装孔位；座管顶部要兼容座箍和坐垫夹持结构；后上叉、后下叉之间还需留出碟刹或圈刹组件、飞轮、链条以及轮胎的运动间隙。若后续加装货架、挡泥板或脚撑，还应在后叉、桥板等位置预留安装孔，并确认孔位不会削弱管件焊缝附近的强度。

　　设计思路上，通勤车架不同于竞速车型，不必单纯追求极致轻量，而应在刚性、耐久、维护便利和制造成本之间取得平衡。管径变化、管壁厚度以及接头形式都会影响局部受力表现：下管在正面冲击和转向载荷下受力较大，通常需要更强的截面；后下叉直接传递驱动力，抗扭刚度不足时会造成踩踏发软；座管区域则要兼顾吸震性，避免路面振动全部传递到骑乘者身上。管件连接处采用平滑过渡，有利于降低焊缝边缘的应力峰值，也能减少后期涂装和打磨的工作量。

　　在三维建模过程中，先以轮心、头管轴线、中轴中心和座管中心线建立骨架，再沿骨架生成各管件实体，能够快速调整几何关系。对于需要弯管的部位，应控制弯曲半径和截面变形，确保后续加工时管材不会出现褶皱或开裂。焊接件建模还要考虑焊道预留、装配公差以及夹具定位基准，尤其是后叉端与中轴、头管之间的相对位置，会直接影响整车组装后的轮组对中和骑行手感。

　　整体来看，该模型可作为自行车车架开发的基础结构参考，用于验证管型走向、装配空间和关键安装点，也可为后续有限元分析、工程图输出和样件试制提供清晰的几何依据。
