多恩希尔山地车后减震器结构设计

　　这套后减震器结构面向高强度山地骑行场景，主要承担后轮与车架之间的冲击吸收与振动衰减任务。在速降、林道穿越以及连续颠簸路面中，车轮受到的瞬时冲击会先传递至减震器，再通过内部阻尼与弹性元件转化为可控的相对运动，从而避免冲击直接作用于骑乘者，同时提升后轮贴地性，让车架在复杂地形下仍能保持稳定姿态。

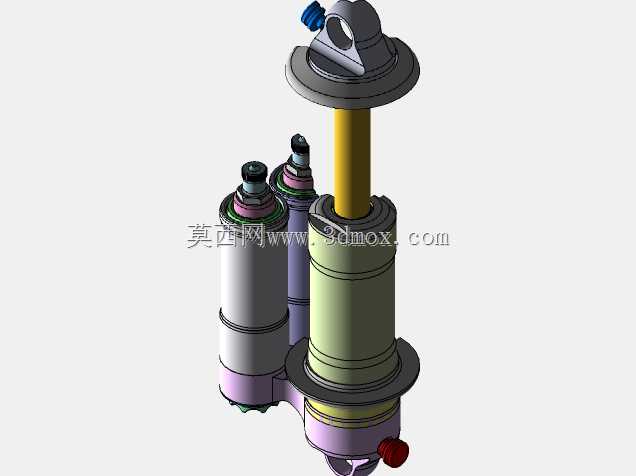

　　从结构组成看，模型完整呈现了主阻尼筒、外置储气瓶、调节旋钮、上下安装座以及活塞杆等关键部件。主筒体承担主要的支撑与阻尼功能，外置筒用于容纳额外油液与气室结构，能够在连续高频压缩过程中降低油液发泡与阻尼衰减的概率。顶部与底部的安装界面决定了它在车架上的布置方式，上端连接车架三角区域，下端连接摇臂或后轮连杆，整体需要与车架连杆机构共同确定运动行程、杠杆比和受力曲线。

　　设计这类减震器时，不能只把它看作独立零件，而必须放入整车悬架系统中校核。后轮跳动过程中，减震器并非按固定比例线性压缩，而是受连杆机构影响，在不同行程段呈现不同杠杆比。初段需要保留较高灵敏度，用于吸收细碎振动；中段要提供稳定支撑，减少骑乘时的过度下沉；末段则需要形成渐进式阻尼增长，以应对飞包落地或高速撞石等大冲击场景。模型中活塞杆直径、筒体壁厚、法兰盘尺寸以及安装孔位，都会直接影响上述特性。

　　外形与安装边界方面，主筒体沿轴向布置，侧向外置储气瓶形成偏置结构，因此在车架设计阶段必须预留足够侧向空间，避免减震器在全行程压缩、回弹以及车架扭转时与后上叉、连杆、刹车夹器或后轮轮胎发生干涉。上下安装座的孔距是整车布局的核心尺寸之一，它不仅决定减震器有效工作长度，也影响车架几何高度、五通下沉量以及骑乘时的重心位置。若安装座宽度或孔位偏差过大，即使减震器本身性能良好，也会在装配后产生侧向弯矩，加速衬套与活塞杆磨损。

　　从三维建模角度看，这类产品需要重点表达装配关系与运动边界。活塞杆与导向套之间应保留合理同轴关系，端盖、密封圈、衬套和锁紧螺母需要按实际装配顺序堆叠；外置储气瓶与主筒体之间的连接管路虽然在外观上占比不大，却会影响油液流动路径与维护空间。建模时若忽略调节旋钮的旋转范围，后续在整车装配中很容易出现工具无法伸入、阻尼调节操作被车架管件遮挡的问题。

　　在实际用途上，后减震器并不只是“软”或“硬”的选择。它需要在冲击吸收、踩踏效率和侧向刚性之间取得平衡。长行程车型偏向速降使用，强调大冲击下的吸能与防打底能力；林道车型则更重视踩踏平台稳定性，避免爬坡或发力时悬架过度浮动。模型中多筒体结构暗示其具备较复杂的阻尼回路，可分别对压缩、回弹乃至低速、高速阻尼进行调节，以适应不同体重、地形和骑行风格。

　　结构强度同样是设计重点。落地瞬间，减震器会承受沿轴向的巨大冲击力，同时车架连杆还会引入少量偏载。上端安装座的圆弧过渡、下端筒体与底座的连接宽度、活塞杆伸出后的受力状态，都需要在结构设计中重点关注。若只追求轻量化而削弱安装座厚度，长期使用后容易在孔位周围产生应力集中；若筒体与储气瓶间距过小，焊接或装配误差还可能造成表面接触磨损。

　　对于设备选型与整车开发人员而言，这类三维模型的价值在于能够提前进行空间校核、运动模拟和连杆匹配。通过装配模型，可以直观看到减震器在全压缩状态下是否与车架、后轮、传动系统发生干涉，也能检查安装座方向是否满足装车角度。对于结构设计从业者，则可借此理解外置储气瓶、阻尼调节机构和安装界面之间的布局逻辑，而不是停留在外观曲面层面。

　　总体而言，该后减震器模型体现了山地车悬架部件在紧凑空间内集成阻尼、储油、调节和安装功能的设计思路。它的每一处尺寸都与整车几何、骑行性能和维护便利性相关，既需要满足高强度冲击下的可靠性，也要在复杂车架环境中留出足够的运动与操作空间。
