卧式两档滑动开关结构设计方案

　　该款卧式滑动开关在消费电子、小型工控终端、手持检测设备里应用极广，核心作用是通过拨柄的直线位移，实现两路电路的通断切换，额定承载能力为2A@250V，可覆盖多数小功率信号回路与低压供电回路的切换需求。

　　从实际选型场景来看，这类开关常被布置在设备侧立面或内部PCB的边缘区域，不需要额外预留按压操作的竖向空间，拨柄沿壳体长度方向滑动，操作行程短，档位反馈清晰，用户在设备外部即可通过拨柄位置判断当前电路状态，相比轻触按键无需额外增设状态指示电路，能简化整机的布线与元器件布局。

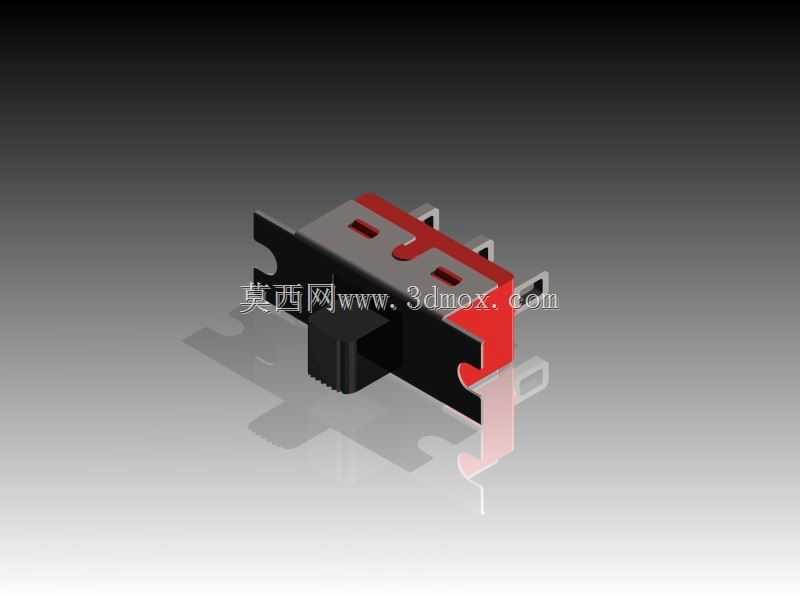

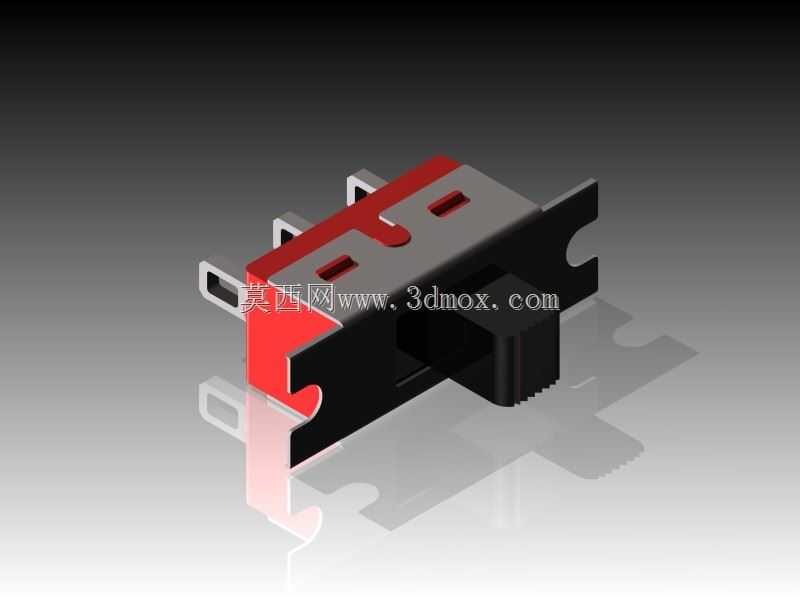

　　结构设计上，开关采用基座加固定支架的分体式组合结构，基座部分容纳内部动触片、静端子与定位弹片，外部延伸的金属支架既承担壳体防护作用，也预留了两个安装固定孔位，可直接通过螺丝锁附在设备壳体或PCB板上，也能适配卡扣式预装结构，适配不同产线的装配工艺。内部动触片采用弹性铜材冲压成型，拨柄滑动时带动动触片在两组静端子间平移，依靠弹片自身的预压力保证触点接触压力，避免设备振动过程中出现接触不良、闪断的问题；基座内部设置的定位卡槽，会在拨柄到达两个档位位置时，与弹片上的凸点形成卡合，给操作者明确的档位到位触感，同时限制拨柄的滑动行程，防止过滑导致触片变形。

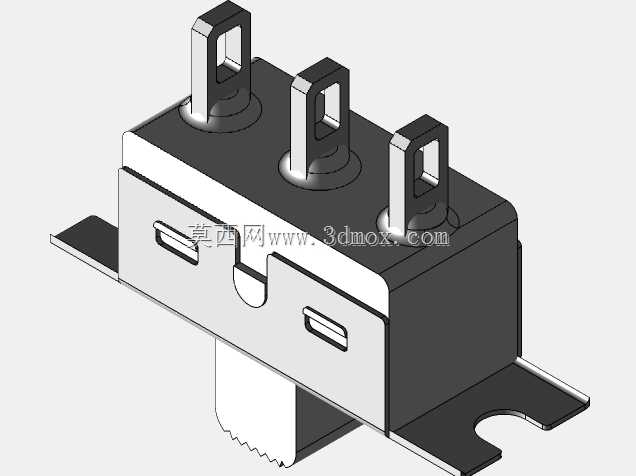

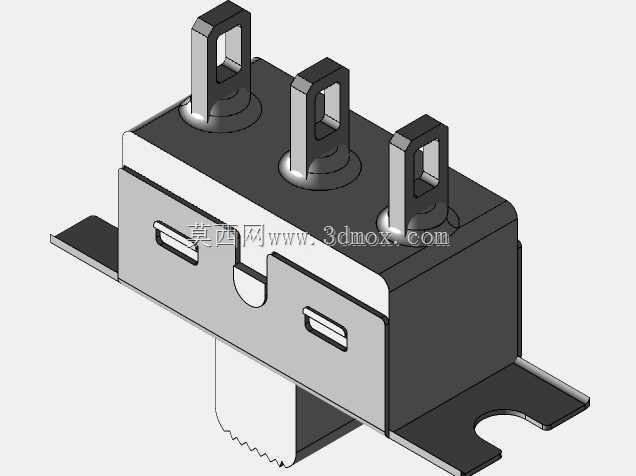

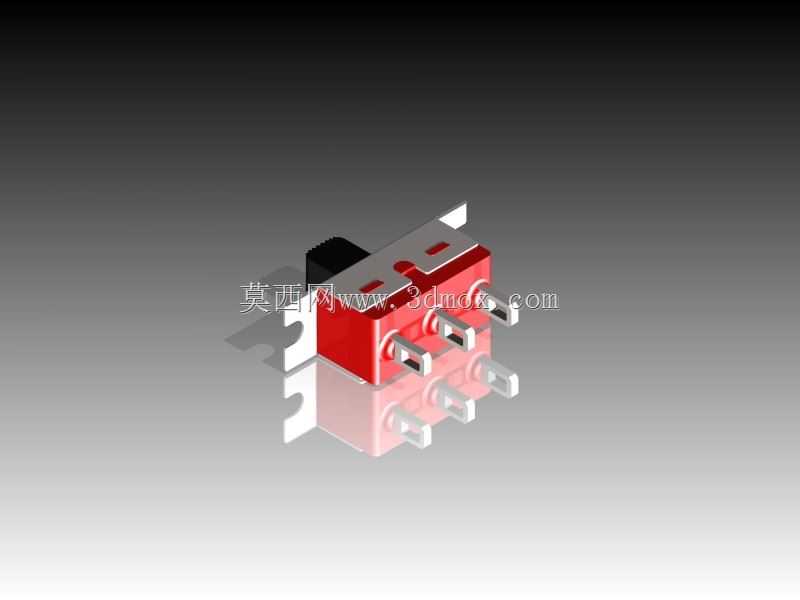

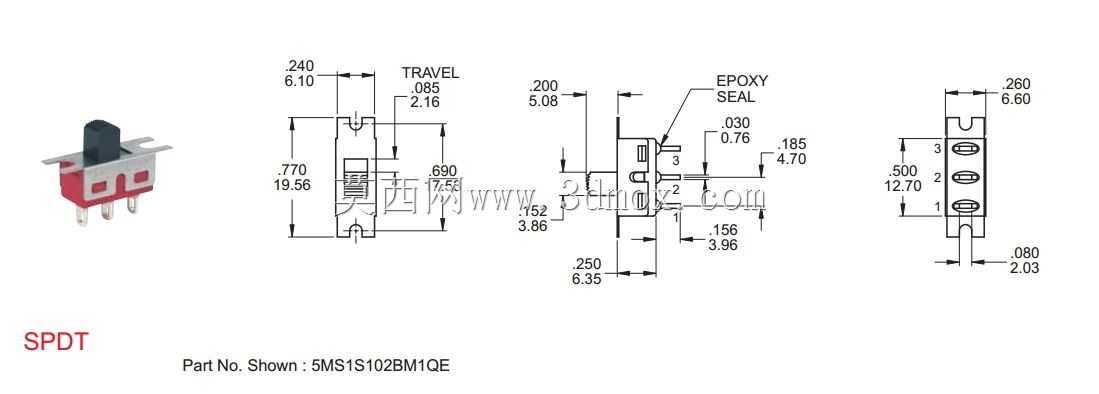

　　外形与安装边界方面，开关整体为扁平卧式布局，总长远超常规立式轻触开关，厚度控制在较低水平，适配薄型设备的内部堆叠空间。两侧伸出的固定支脚与底部的接线端子处于不同平面，接线端子为直插式结构，引脚间距符合常规PCB板的孔位设计规范，可直接对应波峰焊工艺；安装孔的中心距、孔径均按照通用M2自攻螺丝的尺寸设计，锁附后开关本体与安装面贴合平整，拨柄突出安装面的高度经过优化，既方便用户手指拨动，也不会因突出过多导致设备收纳、运输过程中被误触。拨柄的侧面做了防滑齿纹处理，增大手指接触时的摩擦力，即使在戴薄手套的操作场景下，也能顺畅完成档位切换。

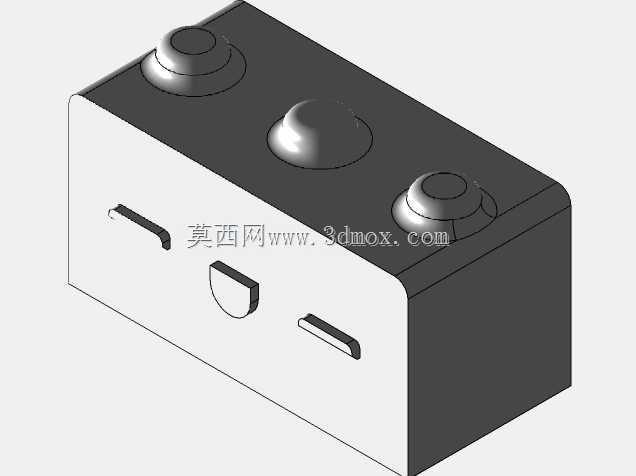

　　在三维建模过程中，需要重点把控几个配合公差：一是拨柄与基座滑槽的间隙，间隙过大会导致拨柄晃动，间隙过小则会出现滑动卡滞，需根据所选塑料材质的成型收缩率预留合理的滑动配合公差；二是内部动触片的折弯角度与预压行程，要保证触点在两个档位都有足够的接触压力，同时滑动阻力处于合适区间，不会出现拨动力度过大或档位感模糊的问题；三是安装支脚的平面度，若支脚成型后出现翘曲，锁附时会导致基座变形，进而卡滞内部滑动构件，建模时需在支脚与基座的连接处增设加强筋，兼顾结构强度与成型工艺性。

　　这类开关的结构设计还充分考虑了长期使用的可靠性，动、静触点的接触区域做了局部加厚，可承受多次滑动摩擦带来的损耗，基座选用绝缘性能优异的工程塑料，满足电气安规里的爬电距离要求，外部金属支架做了防锈镀层处理，在潮湿的使用环境下也不会出现锈蚀卡滞的问题。
