DIN五芯法兰式圆形插座结构设计

　　在工业测控、音频设备、小型机电装置的柜内布线场景里，这类带菱形法兰的五芯圆形插座承担着板端固定与线路对接的核心作用，它不需要额外定制安装支架，直接通过法兰上的两个安装孔固定在设备面板、钣金壳体或者型材立面上，插合端朝向设备外侧，焊针端朝向柜内，方便现场线束的插拔与后期维护。从实际使用反馈来看，这类插座最常出现在老式工业控制台、传感器信号转接盒、专业音频周边设备上，五芯的触点配置刚好可以覆盖电源正负极、两路信号以及接地屏蔽的接线需求，不用在狭小的面板空间里并排布置多个小型接插件，能有效压缩面板开孔占用的面积。

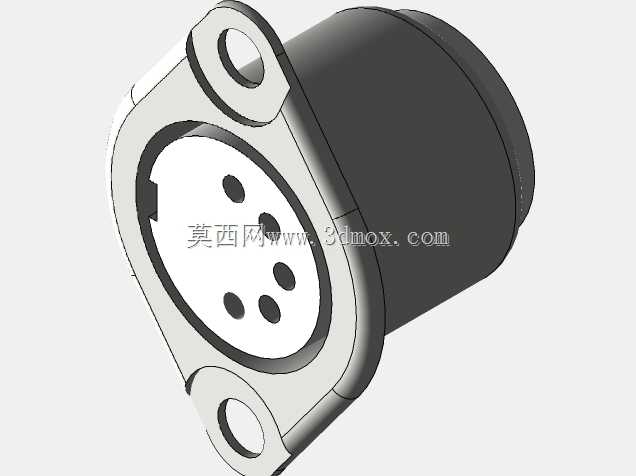

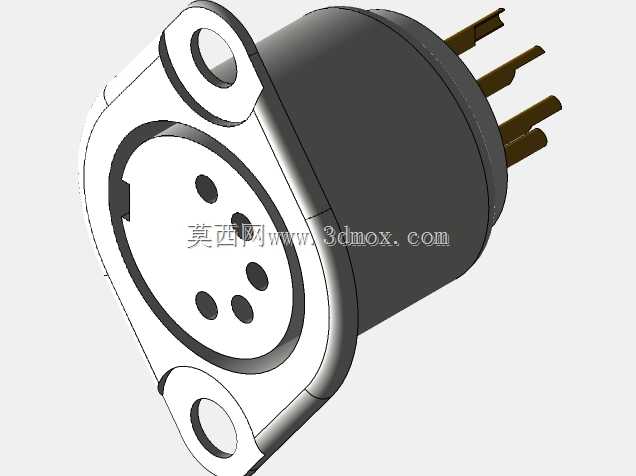

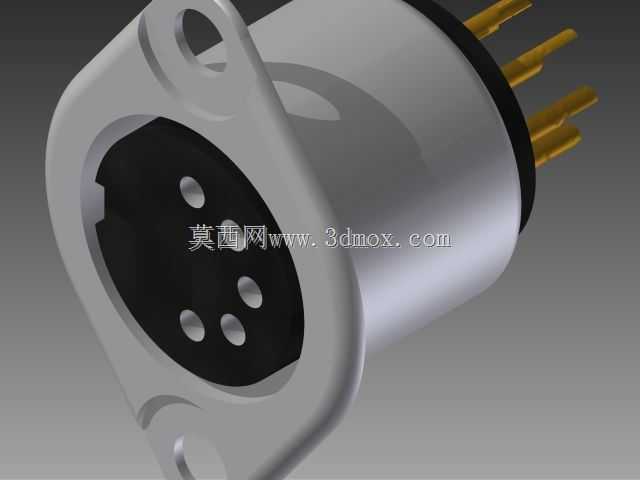

　　这款插座的设计思路完全围绕板装快速固定展开，法兰盘做了切边菱形造型，两个安装孔分布在法兰对角位置，和常见的圆形法兰相比，切边结构可以在安装时嵌入面板预开的定位缺口，避免拧紧固定螺丝时插座跟转，不需要操作人员在柜内额外用工具夹持插座本体，单人在面板外侧就能完成锁附。插合端的黑色绝缘基座内嵌五根圆形镀金插针，插针按照非对称的圆弧轨迹排布，这种排布方式从根源上避免了插头反插的可能，现场接线时不需要额外做对位标记，盲插也能保证引脚定义一一对应。绝缘基座和金属外壳之间做了台阶限位，基座不会因为插头反复插拔出现向内移位或者松脱，插针尾部伸出绝缘本体的长度刚好满足手工焊线或者波峰焊的吃锡需求，不会因为针脚过长导致相邻焊点短路，也不会因为针脚过短造成焊锡无法充分浸润。

　　从安装边界来看，插座主体的圆柱段直径适配行业通用的面板开孔尺寸，法兰盘的外轮廓尺寸大于开孔直径，安装后法兰完全覆盖开孔边缘，既可以遮挡开孔加工时产生的毛刺，也能阻挡外部的粉尘从开孔缝隙进入设备内部。两个安装孔的中心距遵循DIN系列连接器的通用安装规范，和同规格的市售固定螺丝、防松垫片完全兼容，不需要单独定制紧固件。插座装入面板后，后侧伸出的针脚区域预留了足够的布线空间，焊好线之后针脚和柜内其他元器件之间不会发生干涉，即使是在布局非常紧凑的小型控制盒里，也可以顺着针脚方向直接引出线束，不用做大幅度的弯折。

　　结构细节上，金属外壳采用一体成型的切削工艺，表面没有拼接缝，整体刚性足够，在频繁插拔的工况下不会出现外壳开裂或者法兰变形的问题。插针和绝缘基座之间采用过盈压装的固定方式，每根插针的抗拔出力都满足工业接插件的通用要求，维修时重新焊接线束也不会把插针从基座里顶出来。插合面的外圈做了导向倒角，插头对接时可以顺着倒角滑入正确位置，即使现场操作空间有限、视线受阻，也能快速完成插合，不会因为对位不准撞弯插针。绝缘基座选用耐温的工程塑料材质，焊接时的高温不会让基座出现融化变形，长期在设备运行的温升环境下工作也不会发生绝缘性能下降的问题。

　　在三维建模过程中，这类零件需要重点还原法兰切边轮廓、安装孔位置度、插针的排布坐标以及各段台阶的配合尺寸，建模时优先以面板安装面为装配基准，把法兰贴合面设为主基准面，再向前、向后分别生成插合端和焊针端的特征，这样导出的装配体可以直接和设备面板做配合约束，不需要额外调整坐标系。插针部分要单独建立零件并装配到基座的对应位置，不能直接在本体上拉伸生成针脚，方便后续在工程图里单独统计插针的规格、生成焊装要求。对于需要做面板开孔加工的设计人员来说，这个模型可以直接提取法兰的外轮廓和安装孔参数，用来生成面板的开孔图，不用再手动测量实物尺寸，能大幅减少前期选型和结构核对的工作量。
