适配桌面3D打印机的紧凑式Z臂支撑结构

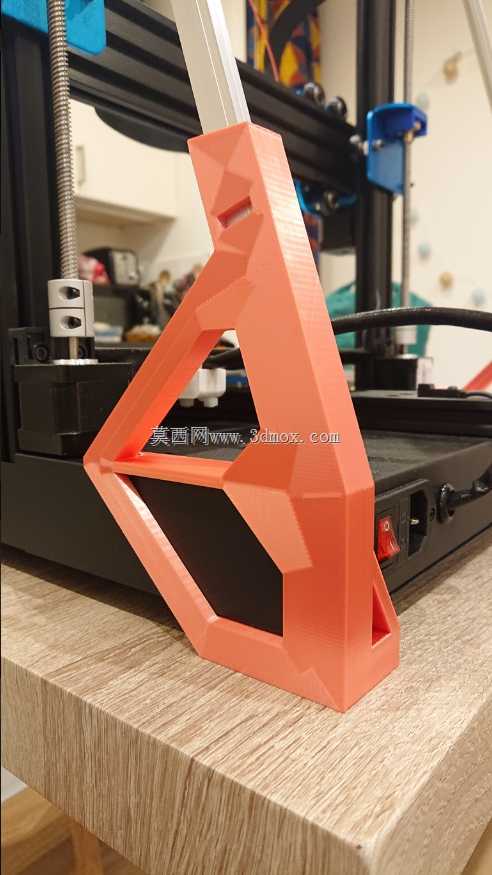

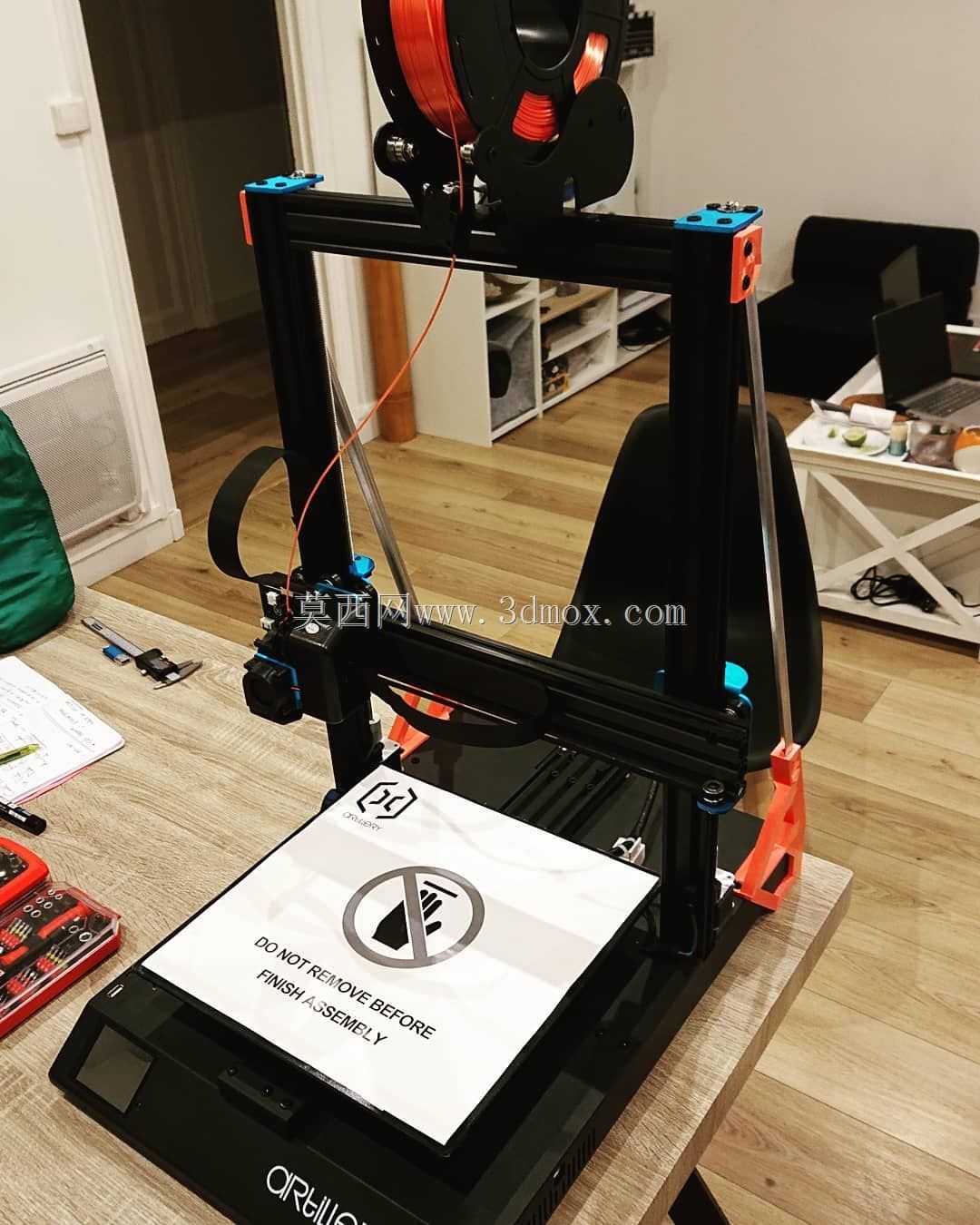

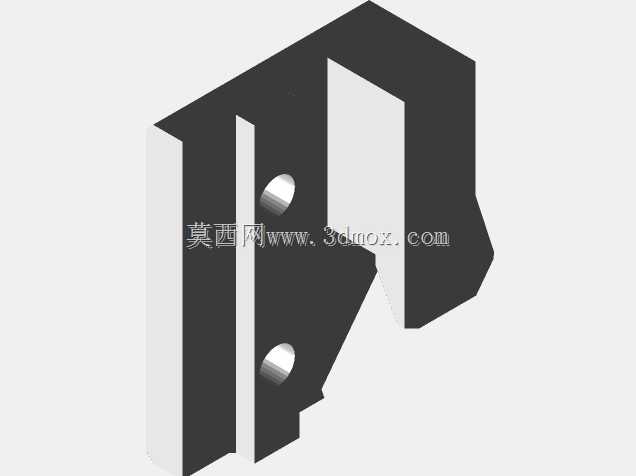

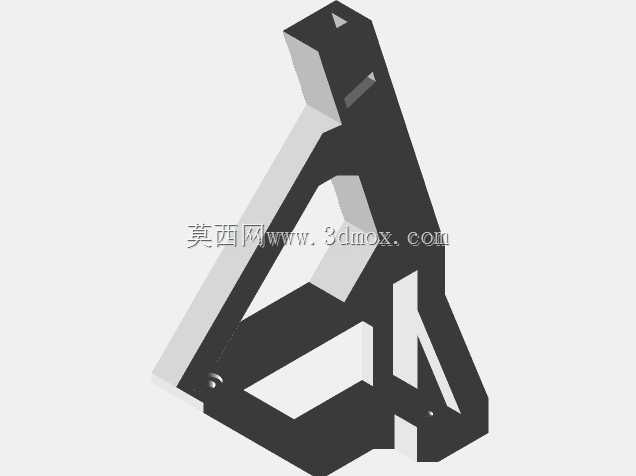

　　在桌面级FDM3D打印设备的改装与运维场景中，Z轴运动组件的刚性冗余与安装空间的矛盾，始终是结构优化的核心切入点。本次拆解的这套支撑结构，针对桌面设备常见的Z臂晃动、安装点位干涉、外凸构件挤占操作空间等痛点，给出了一套低改造成本的落地方案。从实际装机的边界条件来看，该结构完全贴合主流桌面机型的型材框架轮廓，安装完成后构件无额外外凸，不会在设备取放打印件、日常维护喷头与热床时形成磕碰阻碍，也无需对原有设备的外壳、走线槽做破坏性裁切。结构的安装逻辑充分复用了设备原厂的库存螺丝点位，不需要额外在铝型材框架上重新攻丝或钻孔，现场装配仅需常规内六角扳手即可完成，大幅降低了改装的工序门槛。针对不同批次的型材框架公差，结构预留了适配余量，

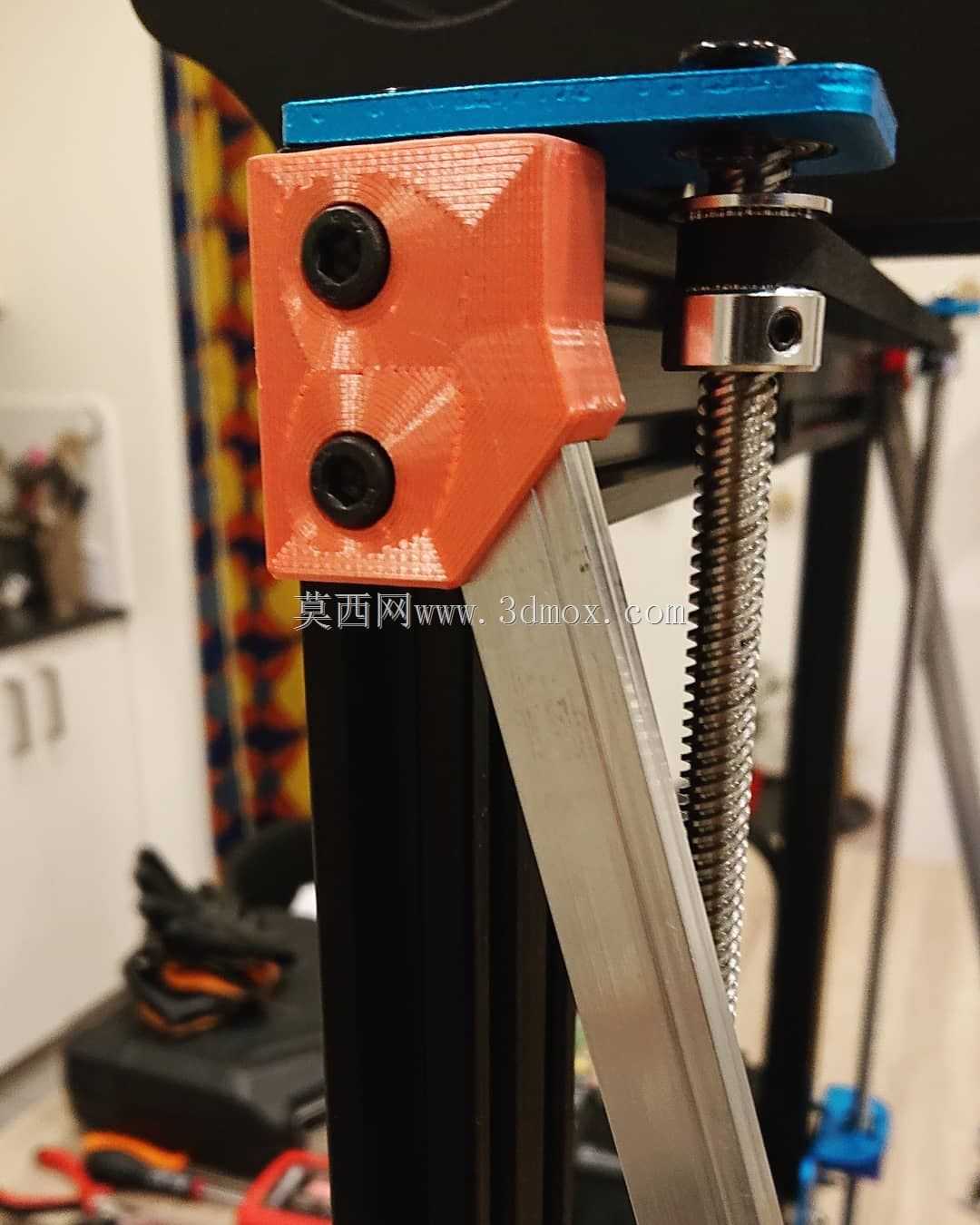

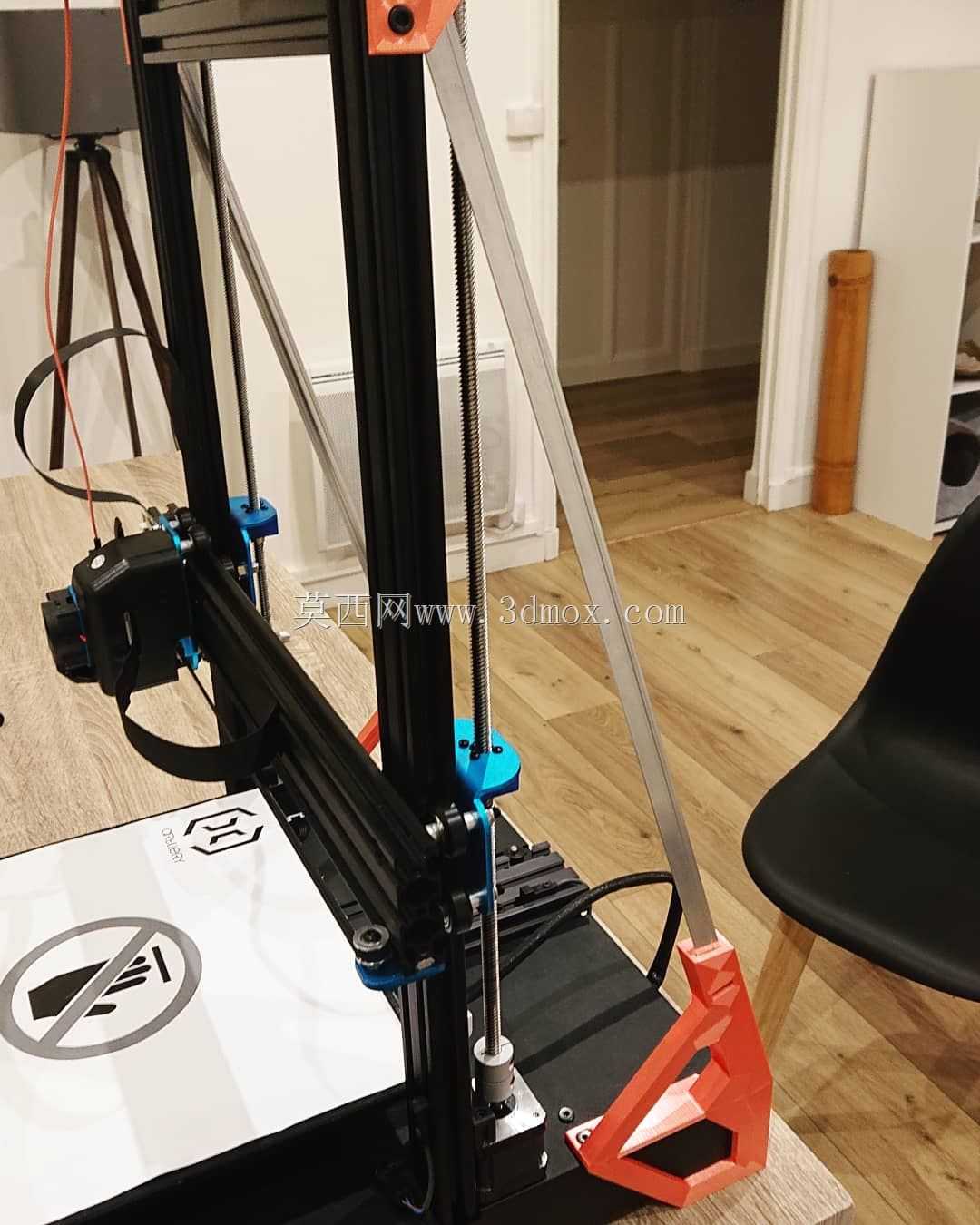

　　可同时兼容V4.4与7.5x7两种规格的机身框架，在Z向运动的全行程内，支撑件与同步带、丝杠、限位开关的运动路径均保持安全间隙，不会出现运动干涉或摩擦异响。构件的受力路径经过针对性优化，Z臂的负载通过支撑件直接传导至机身主框架的铝型材上，而非仅靠原有塑料件的悬臂结构承载，在高速打印或Z轴快速升降的工况下，可有效降低Z臂的微观形变，提升层纹打印的一致性。考虑到桌面设备的使用环境多为工作室、教室或家庭工位，结构的外形做了钝化处理，所有边角均做了圆角过渡，没有尖锐的突出棱边，避免日常操作时剐蹭线材或划伤操作人员。针对5毫米方形栏杆或h形方形钢筋的安装场景，结构设计了对应的卡槽结构，要求杆件的有效长度达到500毫米即可完成装配，

　　卡槽的公差经过实际装机验证，既能保证杆件插入时的顺畅度，又能在锁紧后提供足够的夹持力，不会在设备长期运行中出现松脱。内部导板的安装面预留了打磨余量，实际装配时如果遇到型材公差或3D打印件的层纹误差，可采用砂纸对安装接触面做轻微打磨，即可实现无间隙贴合，不需要额外增加垫片调整间隙。从设备选型的角度来看，这类支撑结构尤其适合长时间连续运行的桌面打印工位，在打印大尺寸模型、Z轴负载较大的工况下，刚性提升的效果会更加明显。结构的整体重量控制在合理区间，不会给Z轴的升降电机增加额外的负载，也不会改变原有设备的重心分布，避免了因改装导致的机身前倾或运行共振问题。在走线布局方面，支撑件的侧面预留了理线卡槽，可将Z轴的电机线、

　　限位开关线材顺着卡槽规整固定，避免线材随Z轴往复运动时出现弯折疲劳或被运动构件拉扯。和市面上常见的外置式Z臂加固件不同，该结构没有采用向外延伸的悬臂设计，而是完全嵌入机身框架的原有空间内，在不增加设备占地面积的前提下完成刚性补强，对于工位空间紧张的多机并行打印场景尤为适用。实际装配过程中，不需要拆解Z轴的原有传动组件，仅需松开原有安装位的螺丝，将支撑件卡入对应位置后重新锁紧即可，整个改装过程可在十分钟内完成，后续如果需要恢复原厂状态，也可直接拆除，不会在机身上留下不可逆的改装痕迹。针对不同使用环境的温度变化，结构的安装间隙设计也考虑了材料的热胀冷缩特性，在工作室常见的10到35摄氏度温度区间内，不会因温度变化出现装配松紧度的剧烈波动，始终保持稳定的支撑状态。
