Kizer框架流体间隔环结构设计

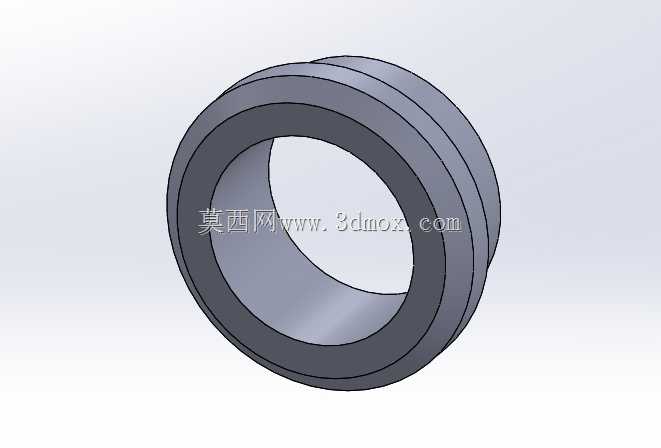

　　该间隔环属于框架式流体间隔结构，主要用于强力滑冰架、直列滑板或类似轮轴组件中，承担轴向定位、间距保持、载荷传递以及相邻运动部件隔离的作用。零件整体呈短套环状，外圆设置两道环形台阶，形成三段不同直径的圆柱区域，既可以作为装配限位面，也能够在装入框架后与相邻垫片、滚轴或支架侧壁形成明确的安装边界。内孔为完整贯通圆孔，用于穿装轴件或紧固件，孔壁与外圆保持同轴，以保证轮轴组件旋转时不会因偏心造成附加摩擦。

　　从实际使用场景看，这类间隔件并不直接参与动力输出，却对整套滑行机构的装配精度影响明显。滑板框架在承受侧向冲击、体重载荷以及转向力矩时，各轮轴之间需要稳定的轴向距离。若间隔环厚度不均、端面平行度不足或材料刚性偏弱，锁紧后容易出现轴承内圈受压不均、轮子转动卡滞、框架两侧夹持力不一致等问题。该模型采用1:1比例表达，重点还原了间隔环的内外径关系、台阶宽度、端面位置和整体轴向厚度，便于在三维装配中检查轮组、轴、框架侧板与垫片之间的干涉情况。

　　结构设计上，零件没有复杂曲面或异形切口，全部由回转特征构成，适合车削加工。外圆中部的环形凹槽并非单纯减重，更重要的是形成避让区域，使两侧较大直径的凸缘分别贴合不同配合面。这样的处理可以减少大面积圆柱面与框架孔壁或相邻零件的接触长度，降低加工面积，同时在装配时更容易控制关键贴合面。两端面是主要承力面，建模时应保证端面与轴线垂直，因为锁紧力最终通过这两个面传递到轴承、套筒或侧板。若端面存在倾斜，局部应力会集中在边缘，长期使用后可能产生压痕或松动。

　　在尺寸边界方面，设计人员需要重点确认四项内容：内孔直径与轴径的配合间隙、外环最大直径与框架容纳空间的关系、总厚度与轮组轴向堆叠尺寸的匹配、台阶直径与相邻垫片或沉孔的对应关系。内孔不宜过度追求紧配，间隔环通常需要在装配过程中微调位置，过小的孔径会增加组装难度；而间隙过大则可能在受冲击时产生错位。外圆最大直径应小于框架安装槽或侧板开孔的限制尺寸，并保留足够安全余量，避免振动接触。总厚度直接决定轮轴的轴向位置，必须与轴承宽度、垫片厚度和框架内宽统一校核。

　　该模型还可用于直列滚轴排布的前期验证。将多个间隔环、轮子、轴承、轴杆和框架侧板放入同一装配体后，可以快速判断轮面是否齐平、锁紧后是否存在残余间隙、侧板是否会压靠到转动部件。对于需要替换不同轮径或调整桥距的结构，间隔环厚度往往是最容易修改的调节环节。通过改变环宽，可以补偿加工误差，也可以微调轮子在框架中的居中位置。

　　从建模方法看，回转类零件应以中心线为基准绘制半剖面轮廓，再通过旋转生成实体，这样能够保证各段圆柱、沟槽和端面之间具有稳定的参数关系。外圆台阶处可根据加工条件设置微小倒角或圆角，以去除锐边并减少应力集中，但配合端面不宜加入过大圆角，否则会减小有效接触面积。若后续进入工程图阶段，应标注内径、外径、各台阶长度、总宽、端面跳动和表面粗糙度要求。对于承受反复冲击的使用环境，还应关注材料的硬度和韧性平衡，过硬可能脆裂，过软则容易在锁紧后变形。

　　总体而言，该间隔环虽然外形简单，却是连接框架、轮轴和垫片的关键定位件。三维设计的价值不只在于呈现环状外观，更在于通过准确的装配边界，帮助设计者检查轴向堆叠、运动间隙和受力路径，避免在实物组装阶段出现轮子偏磨、轴系锁紧不畅或框架夹持失准等问题。
