带LED指示PTL滑动电位器结构设计

　　直滑式电位器在工业控制与消费电子中承担线性位置给定与位移反馈功能，其核心价值在于把机械推杆的直线位移转换为连续可变的电阻信号，进而为后级电路提供可量化的模拟量输入。本模型所呈现的PTL系列构件，采用长条形薄型壳体布局，推杆沿主体长度方向滑动，内部集成电阻体、滑动触片、导向结构及LED指示单元，整体行程设定为20mm，杆端伸出长度约10mm，适合在面板空间受限但需要直观位置显示的设备中使用。

　　从实际应用场景看，这类直滑电位器常见于调音台通道推子、灯光控制台调光通道、医疗设备参数设定面板、测试仪器阈值调节模块以及小型自动化装置的手动给定单元。与旋转电位器相比，直滑结构的操作方向与被控量变化方向一致，操作者可通过推杆位置快速判断当前设定值；LED的加入则进一步强化了状态辨识度，即使在光线复杂的机柜环境中，也能通过发光位置确认通道是否处于激活或选中状态。对于结构工程师而言，选型时不能只关注电气参数，推杆手感、侧向间隙、运行噪声、安装孔位与面板开口尺寸同样决定整机装配质量。

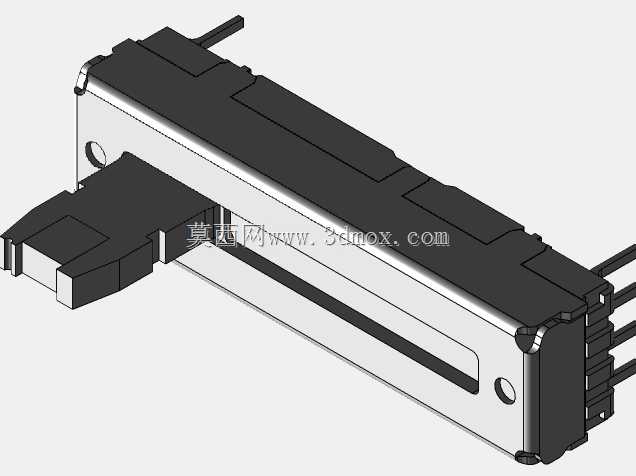

　　该模型在外形上采用矩形主体加端部安装耳的组合方式，壳体侧面预留定位孔与卡扣位，端部布置接线引脚，便于直接插入PCB或通过连接器排线焊接。主体顶面开设长槽供滑杆伸出，槽口两侧形成导向边界，可限制推杆在非滑动方向的自由度，降低触片偏载引起的接触不良风险。底部与侧壁的加强筋在不显著增加壁厚的前提下提升壳体刚性，避免面板紧固时发生翘曲；端部引脚按规则间距排列，满足波峰焊或手工焊接的工艺要求。LED位于滑杆附近，其光线可随滑动位置形成直观指示，也可根据电路设计作为通道电源或选中状态提示。

　　设计思路上，直滑电位器需要同时兼顾摩擦阻尼与接触可靠性。电阻体通常沿行程方向固定，滑动触片在推杆带动下沿电阻体表面移动，触片压力过小会导致信号跳动，压力过大则加剧磨损并使操作力升高。模型中推杆与壳体之间的导向面承担主要运动约束，端部限位结构决定20mm有效行程的起止位置，防止滑出电阻体有效区域。杆长10mm的设定考虑了旋钮帽安装空间与面板突出量之间的平衡：伸出过短会影响操作并增加加装推子帽的难度，伸出过长则容易在运输或调试中受侧向冲击而弯折。

　　安装边界方面，结构设计人员在排布面板时应先依据主体长度、宽度和高度预留矩形安装区域，并在端部固定孔位置保证足够的螺钉或卡扣空间。PCB布局需让引脚与焊盘一一对应，同时在滑杆运动路径上避免布置过高元件，防止机械干涉。面板开口应略大于滑杆直径并保留适当间隙，开口边缘与推杆之间建议设置防尘结构或在高污染环境中增加密封罩，因为粉尘、油污进入电阻体区域后会造成阻值跳变、噪声增大和寿命缩短。若设备存在振动工况，还应在壳体与安装面之间增加缓冲垫或选用带定位柱的版本，以减少微动磨损。

　　从三维建模角度看，该类元件的建模重点不在复杂曲面，而在装配关系与运动包络的准确表达。壳体、滑杆、触片、引脚、LED及端部固定特征需要按实际装配层级组织，滑动副应沿长度方向定义，并检查推杆在两个极限位置时与壳体、引脚和周边元件的间隙。模型中可见的侧面圆孔、端部卡扣和多引脚结构，都是装配干涉检查时必须保留的关键特征；若仅作外观示意而省略这些细节，后续在整机布局中容易出现孔位错位、连接器冲突或面板开口不合理等问题。

　　在设备选型与结构验证阶段，工程师还需把操作力、行程线性度、电阻公差、温度稳定性和焊接耐温等因素与机械安装条件一并考虑。直滑电位器并非孤立存在，它与人机界面、PCB装配、面板加工和维护可达性紧密相关。通过完整的三维结构模型，可以在开模或投产前确认推杆行程、安装孔距、引脚高度、LED可视角度以及外壳与相邻控件的安全距离，从而减少样机阶段的反复修改，提高面板组件的一次装配成功率。
