T8丝杠螺母方形安装外壳结构

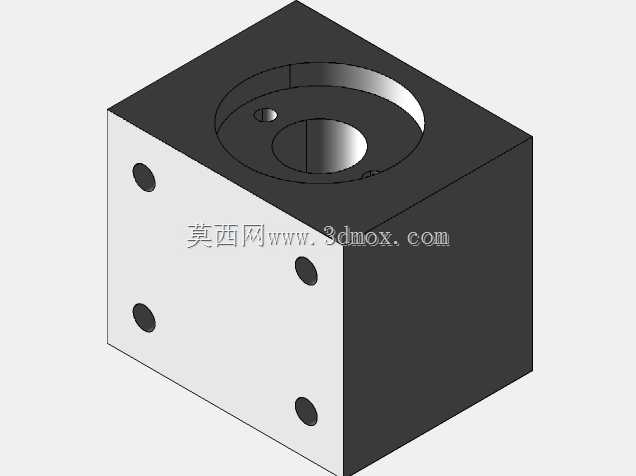

这款T8丝杠配套的螺母外壳，是直线传动模组里承担螺母定位、载荷传递的核心安装构件，日常在小型自动化滑台、桌面级数控进给机构、3D打印运动轴、小型检测设备位移平台这类需要精准直线进给的场景里十分常见。从结构设计逻辑来看，外壳采用整体方块式构型，核心目的是最大化降低安装后的形位公差，相比异形拼接的壳体，一体式方块的六个基准面可以一次装夹完成精加工，能更好保证丝杠安装孔轴线与安装基准面的垂直度，避免螺母装歪导致的丝杠传动卡滞、磨损加快问题。外壳顶面开设的大直径沉孔是T8丝杠螺母的容纳腔，沉孔深度刚好匹配常规T8法兰螺母的厚度，装入后螺母法兰端面与壳体顶面齐平，不会额外占用Z向安装空间，沉孔内侧预留的小定位孔，是用来穿入螺母防转销的，避免丝杠转动时螺母随动，保证旋转运动能顺畅转化为直线位移。壳体相邻两个立面分布的安装孔，采用对称式排布，孔位间距适配市面上主流的20系列、40系列铝型材安装槽距，既可以从侧面穿螺丝将壳体锁固在滑台移动板上，也能通过立面的孔位外接负载安装板，安装时不需要额外做转接件，能直接适配常规的轻型滑台搭建需求。从安装边界来看，方块构型的外壳在做机构布局时，只需要预留出对应立方体的安装空间即可，不需要为异形结构预留避让位，对紧凑型设备的内部空间排布十分友好，壳体的壁厚经过针对性设计，既不会因为壁太薄导致受力后安装孔开裂、壳体变形，也不会因为冗余壁厚增加不必要的运动负载，适配T8丝杠常用的低速轻载进给场景，能承受常规工况下的轴向推拉力，不会出现壳体断裂的问题。在实际选型使用时，这款外壳可以直接匹配标准T8导程的法兰螺母，不需要对螺母做二次加工，装入后通过侧面的顶丝或者防转销固定螺母，即可完成螺母与壳体的装配，装配过程不需要复杂工装，普通内六角扳手就能完成全部安装操作，能大幅缩短小型传动机构的装配调试周期。
