轴流散热风扇与磁驱动力结构设计

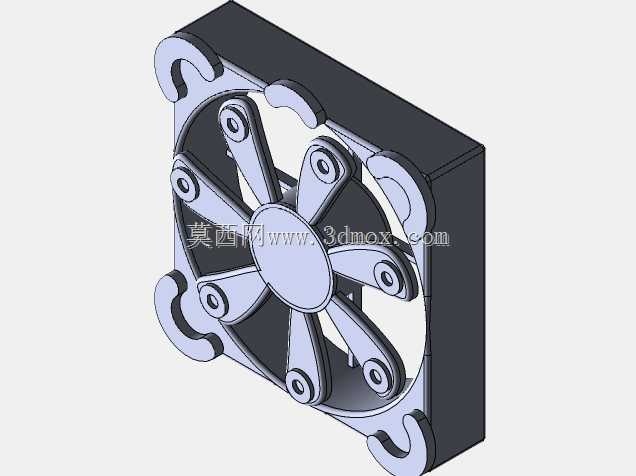

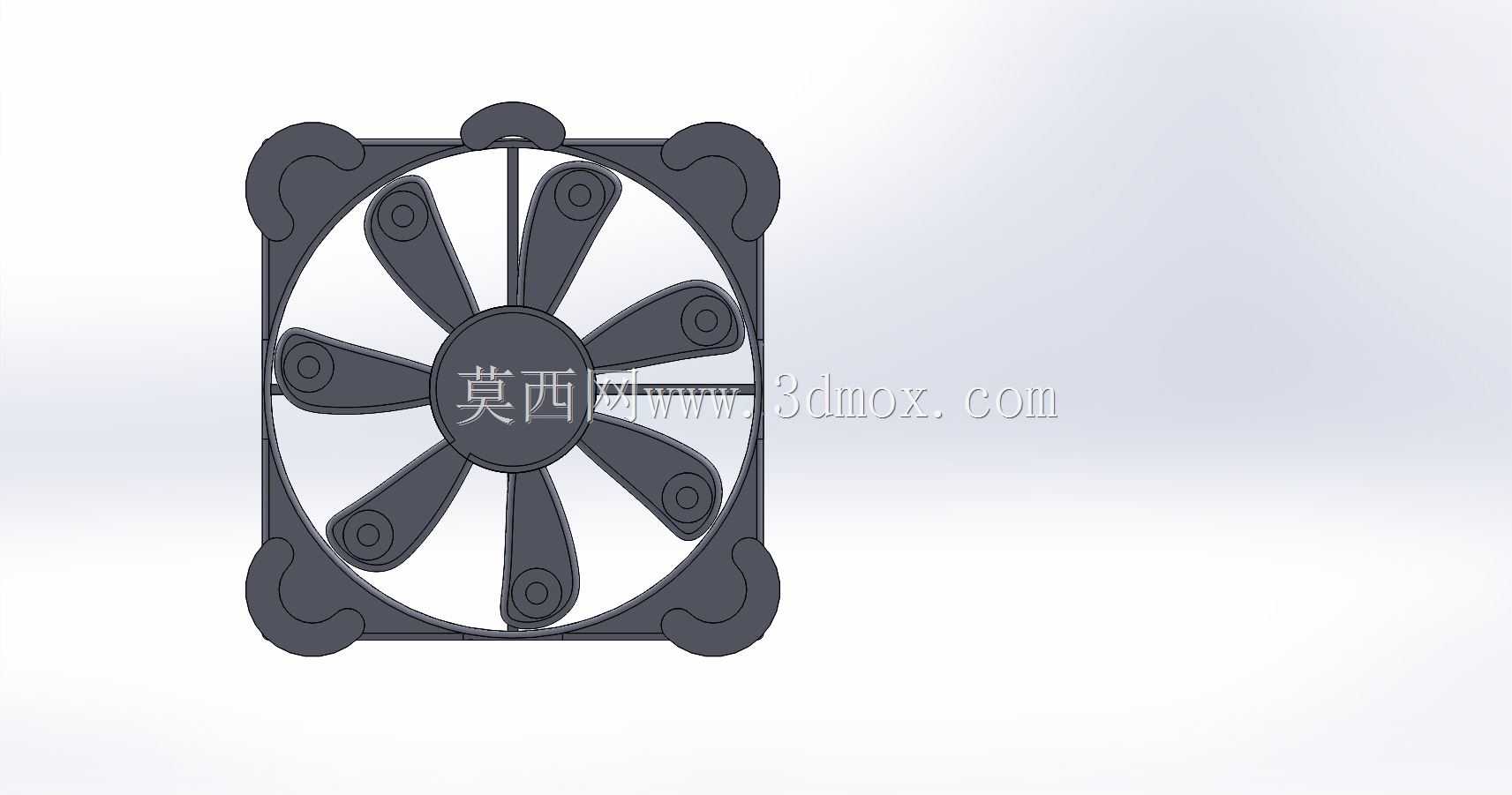

　　该结构围绕小型轴流通风装置展开，主体由方形外框、中心轮毂、九片弯曲叶片以及四角缓冲安装位组成。外框采用近似方形轮廓，四角设置带孔的柔性固定区域，既用于限制风扇整体安装边界，也承担减振、定位和装配限位作用。中心轮毂位于风道中央，与叶片形成连续旋转体，气流沿轴向进入并通过叶片做功后排出，适用于电子设备内部强迫风冷、狭小机柜通风、局部热源散热以及实验性动力机构演示等场景。

　　从实际用途看，这类风扇的核心任务是在有限空间内建立稳定气流，将发热元件表面的热量带走。方形外框相比圆形护网更容易嵌入标准机箱开孔，四角安装点可直接与钣金面、塑料壳体或支架连接；中心区域预留的轮毂空间可容纳轴承、轴芯或小型驱动件。叶片采用后掠式弯曲造型，叶根与轮毂平滑过渡，叶尖贴近外框内壁，能够减少叶尖泄漏并提高气流导向性。九片叶片的布置使周向出风更连续，在相同转速下有利于降低单叶片载荷，使风压分布更均匀。

　　设计思路上，模型并非只关注外观，而是把风道、支撑和动力布置放在同一结构中考虑。外框内侧形成近似圆形的气流通道，外部方形边界负责安装；四角加厚或柔性结构可吸收运行中的振动，避免刚性连接把振动直接传递到设备壳体。叶片曲面需要兼顾进气角、出气角和叶道连续性，若角度过陡，气流容易在叶背分离并产生噪声；若角度过小，则相同转速下风量不足。轮毂直径不能过大，否则会遮挡有效进风面积；也不能过小，否则叶片根部连接强度不足，且不利于内部动力件布置。

　　安装边界方面，方形外框决定了设备开孔尺寸，四角孔位构成主要约束面。实际装配时需在风扇后方保留一定出风空间，前方避免被线缆、元器件或密集格栅遮挡，否则会增大进气阻力并使工作点偏移。若用于CPU散热器或机箱通风，风扇与散热鳍片之间的距离也会影响噪声和风量；贴得过近可能造成局部紊流，留有均匀间隙则有利于气流平顺进入鳍片通道。模型中四角的异形缓冲结构还提示了装配公差问题：孔位与螺钉之间应允许微小错位，以补偿塑料件收缩、支架变形或多零件累计误差。

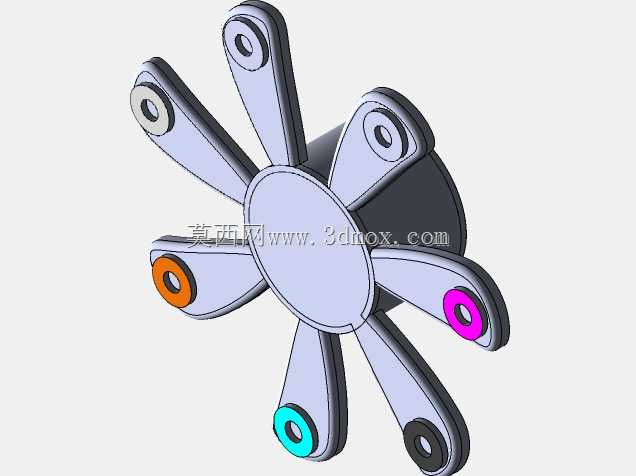

　　磁驱动力部分的加入，使该模型同时具有实验机构分析价值。强磁铁布置在旋转体周围时，会形成磁场力作用路径，但磁力并不能无条件维持持续转动；结构设计仍需面对摩擦阻力、空气阻力、磁阻变化和能量守恒约束。把磁铁、叶轮、轴系和外框放在同一三维环境中检查，可以直观看到磁极相对位置、叶片扫掠范围、外框避让空间以及安装件之间是否干涉。对于工程人员而言，这种模型更适合用于理解磁场力与机械旋转之间的关系，而不是作为可自维持的动力装置。

　　在结构细化时，需要重点检查叶片与外框内壁的径向间隙。间隙过大，叶尖回流增强，风量和风压下降；间隙过小，受成型变形、温升膨胀或轴系窜动影响，叶片可能擦框。轮毂与外框之间若设置支撑筋，还应控制筋条厚度和方向，避免支撑筋在出风侧产生明显尾迹。轴系位置应尽量与风道中心重合，偏心会导致叶片周向间隙不均，长期运行后加剧轴承磨损和振动。四角安装孔的受力方向也要明确，不能把薄唇边作为主要承拉结构，必要时应增加局部凸台或金属衬套。

　　从建模角度看，该类零件适合先建立外框基准面和中心旋转轴，再完成单片叶片曲面，通过圆周阵列得到整体叶轮。叶片曲面应保持曲率连续，叶根处增加圆角以降低应力集中。外框四角的安装区域需要与主体风道顺滑连接，避免截面突变造成不必要的风阻。完成实体后，应进行旋转包络体检查，确认叶片在极限偏转和装配公差下仍不触碰外框；同时检查螺钉孔、避让槽和外部设备边界，确保实际安装时工具具有操作空间。

　　总体而言，该结构把常见散热风扇的气动外形、安装方式和磁驱实验机构结合在一起，既可以作为小型通风设备的结构参考，也可用于轴流叶轮、外框限位、减振安装及磁场作用路径的三维验证。设计时应把风量需求、噪声控制、安装空间、轴系摩擦和零件干涉作为共同约束，而不是单独追求叶片造型或磁铁布置。
