汽车冷却系统水泵叶轮结构设计

　　车用发动机冷却回路里，叶轮是水泵完成冷却液加压的核心做功零件。发动机缸体水套、散热器、节温器、暖风水箱串联成封闭循环，叶轮旋转时在进水侧形成低压，把从散热器回来的低温冷却液吸入，再通过叶片间流道把动能转化为压力能，压入缸体水套带走燃烧室、气门座圈、缸盖鼻梁区的多余热量。叶轮的水力形状直接决定水泵的流量-扬程曲线，也影响气蚀裕度和轴功率消耗。

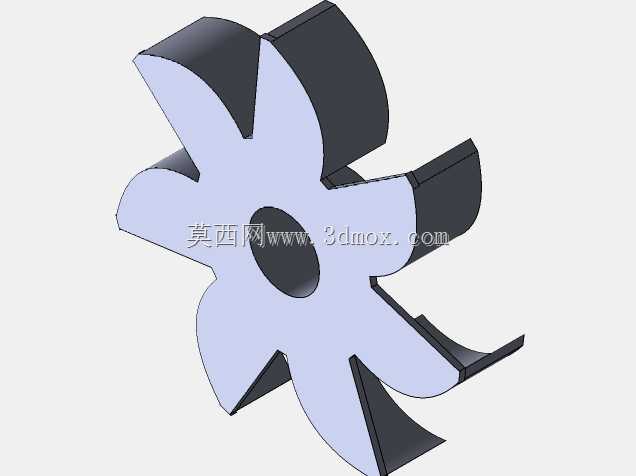

　　这个模型呈现的是六片后弯式半开叶轮结构。后弯叶片相比径向直叶片，在相同转速下液流出口绝对速度更低，流道内速度梯度更平缓，效率更高，工作稳定区更宽，适合发动机在宽转速区间运行的工况。叶片从中心轮毂处沿径向向外延伸，同时沿轴向向出水侧扭转，使液流在进入叶片时的冲角接近设计冲角，减小入口撞击损失；叶片外缘与蜗壳或泵腔侧壁保留微小轴向间隙，半开结构抗杂质能力优于闭式叶轮，冷却液中混入的少量铸造砂粒、焊渣、水垢碎屑不易卡死流道。

　　中心轮毂带通孔，用于与水泵轴配合，通常采用过盈压装加定位销或端面键传递扭矩；轮毂端面与水封动环配合面需要较高平面度和粗糙度，防止冷却液沿轴泄漏。叶片根部做圆弧过渡，避免铸造或注塑时应力集中，也减少流体在根部的低速漩涡区。叶片出水边厚度沿液流方向逐渐减薄，降低尾迹涡强度，削弱叶片通过频率对应的压力脉动，从而降低水泵啸叫和冷却系统振动。

　　设计这类叶轮时，首先要根据发动机额定功率、热平衡试验散热量、冷却液允许温升确定设计点流量和扬程，再匹配发动机前端轮系的传动比确定叶轮工作转速范围。入口直径按允许的入口相对速度选取，速度过高会降低有效气蚀余量，在发动机热机、节温器刚开启的低压区容易诱发气蚀，造成叶片点蚀和噪声；速度过低则会增大叶轮外径，导致泵体尺寸和重量上升。叶片出口角、出口宽度、叶片数共同影响扬程系数，六片叶片在叶片负荷和叶道排挤之间取得平衡，既避免叶片过少造成的流道扩散严重，也防止叶片过多导致摩擦面积增大、效率下降。

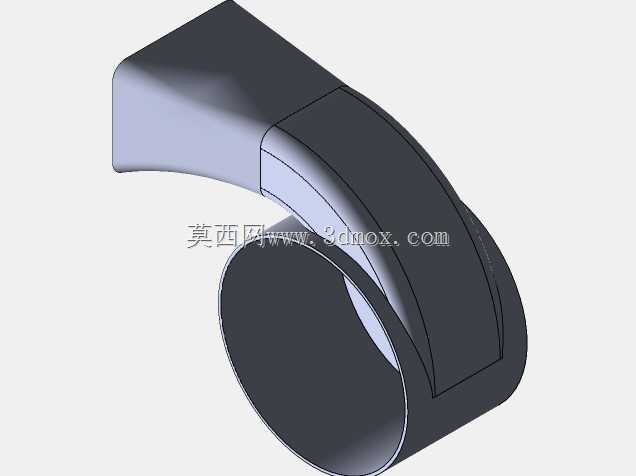

　　安装边界上，叶轮位于水泵蜗壳内腔，前侧与水泵进水口对齐，后侧与水封、轴承组件相邻。轴向窜动量必须控制在水封补偿能力范围内，否则叶轮会与泵体发生刮擦；径向跳动过大会造成口环间隙不均，引起容积效率下降和振动。叶轮前端面与泵体进水口之间的密封间隙直接影响回流损失，间隙过大时高压冷却液会从出口侧漏回入口，流量明显衰减。

　　在整车布置中，水泵通常安装在发动机缸体前端，由曲轴皮带轮通过摩擦轮驱动，部分车型采用电子水泵独立控制。叶轮作为唯一高速旋转的过流部件，其质心偏心会引起轴承附加载荷，因此建模时需要保证叶片周向均布，几何中心与回转轴重合，必要时在轮毂背面设置去重平衡块。材料多选用玻纤增强PPS、PA66+GF或铸铝，塑料叶轮重量轻、耐腐蚀、成型一致性好，铝叶轮强度更高，适用于高增压、高热负荷发动机。

　　流道校核时要关注叶片表面的压力分布，低压区不应低于冷却液在对应温度下的饱和蒸气压，否则气泡破裂产生的微射流会持续侵蚀叶片表面。冬季冷却液浓度偏低、散热器盖压力阀失效、水泵入口管路阻力过大，都会缩窄气蚀安全裕度。叶片型线在三维建模中通常通过多条圆柱截面流线放样生成，再与轮毂、轮盘曲面合并为实体，拔模方向要兼顾模具开模和塑料成型收缩。

　　从维修角度看，叶轮松脱、叶片腐蚀断裂、与蜗壳间隙磨大是水泵失效的常见形式。叶轮在轴上打滑时，水泵转速低于设计值，冷却液流量不足，发动机在大负荷下会出现水温偏高、暖风不热。三维建模阶段把叶片、轮毂、轴孔、配合面的几何关系完整表达，有利于后续进行流场分析、模态计算、模具设计和装配干涉检查，也便于在整机冷却系统匹配中快速调整叶片参数，对比不同方案的流量、效率和抗气蚀性能。
