线圈弹片式纹身机精密结构

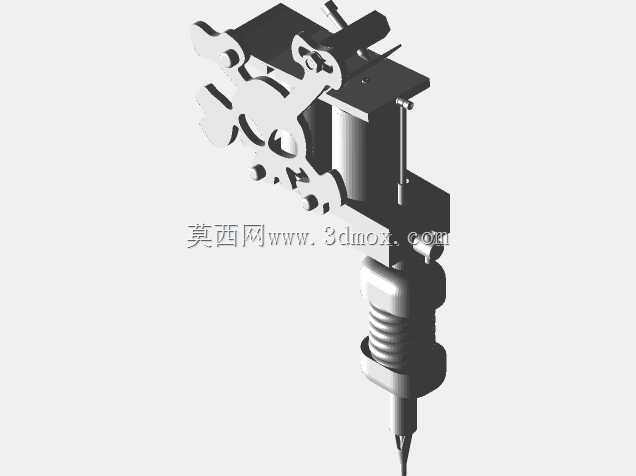

　　这套结构呈现的是传统线圈式纹身机的典型机械组成，重点不在外观包覆，而在于电磁驱动、弹片往复、针杆夹持与机架固定之间的配合关系。整机采用立式布置，上方为电磁线圈与衔铁组件，中部通过片状弹片形成弹性支承，下方连接针杆锁紧套与刺针导向段。工作时，线圈产生交变磁场吸放衔铁，弹片约束衔铁按设定轨迹上下运动，进而带动纹身针做高频直线往复，使针尖以稳定频率刺入皮肤表层并带入色料。

　　从实际使用场景看，这类机具主要服务于纹身作业，也可用于纹饰练习、皮肤穿刺机构教学以及小型高频打点装置的原理验证。手持设备对重量、重心和振动反馈非常敏感，因此结构设计不能只看能否运动，还要兼顾长时间握持下的操控稳定性。模型中机架侧板、线圈安装位、弹片固定孔和针嘴夹持位形成一条相对紧凑的传力链，目的是让驱动力尽量沿针杆轴线传递，减少侧向摆动。侧向间隙一旦过大，针尖运动轨迹就会发散，表现为线条发虚、皮损增大或针嘴异常磨损。

　　弹片是整机最关键的功能件之一。它既要提供复位力，又要作为运动导向元件。弹片过长、过薄会导致频率偏低、行程发软；过短、过厚则会使吸合困难、电流发热明显。设计时通常需要根据线圈匝数、铁芯直径、衔铁重量和期望行程反复调整弹片厚度、宽度以及固定点位置。模型把弹片与上机架、衔铁接触块的连接关系表达得比较清楚，便于设计者检查弹片弯曲方向是否合理，以及在最大振幅下是否会与线圈、螺钉或侧板发生干涉。

　　线圈组件的布置同样影响整机性能。铁芯轴线应尽量对准衔铁吸合面，偏心会造成衔铁翻转力矩，使弹片承受附加扭转载荷。线圈外形、固定压板和接线螺钉位置需要预留绕线与焊接空间，同时不能压迫弹片自由段。对于结构建模而言，不能只把线圈画成一个圆柱体，还要考虑铁芯高出线圈端面的距离、衔铁闭合后的残余气隙以及散热空间。残余气隙过小会造成吸合后释放迟缓，过大则磁阻增加、振感不足。

　　针杆夹持部分采用下部套筒与锁紧螺钉组合，适合装拆不同规格针杆。该区域的核心要求是同轴度与重复定位精度。夹持孔中心、针嘴内孔中心和衔铁输出点应保持在同一直线上，否则针杆在高速运动中会不断刮擦针嘴内壁。模型中下部带阶梯外圆的针嘴段既承担导向，也用于调节针尖外露长度；设计时应明确螺纹旋合长度、台阶限位面以及锁紧螺钉的压紧方向，避免装配后出现歪斜。

　　外形尺寸方面，整机属于小型手持机具范畴，长宽高均围绕单手抓握控制。上部线圈和机架构成主要质量集中区，下方针杆细长，因此整体重心偏上。若用于改型设计，可以通过调整侧板形状、缩短线圈座悬伸或在手柄接触区增加配重槽来改善平衡。安装边界上，需要重点校核三条空间：一是衔铁上下运动空间，二是弹片变形后扫过的弧形区域，三是针杆从夹持套到针尖的直线通道。侧板上的紧固螺钉不应突出到弹片运动范围内，接线端也应远离针杆拆装路径。

　　从加工与装配角度看，侧板类零件适合采用薄板冲压或线切割成形，孔位一致性直接影响线圈和弹片的平行度；衔铁与铁芯接触面应平整，以保证磁路稳定；针嘴部分可采用易加工的棒料车削，内孔需要去毛刺，防止针杆运动受阻。装配顺序通常为先固定线圈，再安装弹片和衔铁，随后装入针嘴并调整接触间隙，最后锁紧针杆。模型保留了这些装配关系，可用于检查零件层级、运动方向和工具操作空间。

　　对于三维建模从业者，该结构的价值在于把一个看似简单的高频往复装置拆解为磁路、弹性支承、夹持导向和机架约束四个子系统。建模时应特别注意运动件与固定件之间的最小间隙，弹片在自由状态与吸合状态下的形态差异，以及针杆细长特征对装配基准的影响。若后续进行工程图输出，还应补充弹片热处理硬度、夹持孔公差、铁芯与衔铁端面粗糙度等技术要求，使数字模型能够直接服务于样机制作与性能调试。
