微型透明壳体传感装置结构设计

　　这款微型传感装置的结构设计，核心围绕狭小安装空间内的信号采集与长期运行可靠性展开，在工业现场的分布式检测节点、小型自动化设备的工位状态反馈、便携检测仪器的内置采样单元中都能适配。从实际使用场景来看，这类装置常被布置在机械臂末端执行器附近、工装夹具的定位侧、小型物料输送轨道的旁侧，用来采集位置、接近状态或微小物理量变化，对安装空间的占用要求极为苛刻，因此整体结构在保证内部元件排布合理的前提下，尽可能压缩了外廓尺寸。装置下部伸出的柱状接口是其与外部结构连接的关键边界，该接口可直接插入配套的安装基座或检测工位预留孔位，通过柱面配合实现径向定位，接口根部的环形凸台能够承担轴向限位作用，避免装置在设备运行振动中出现窜动。

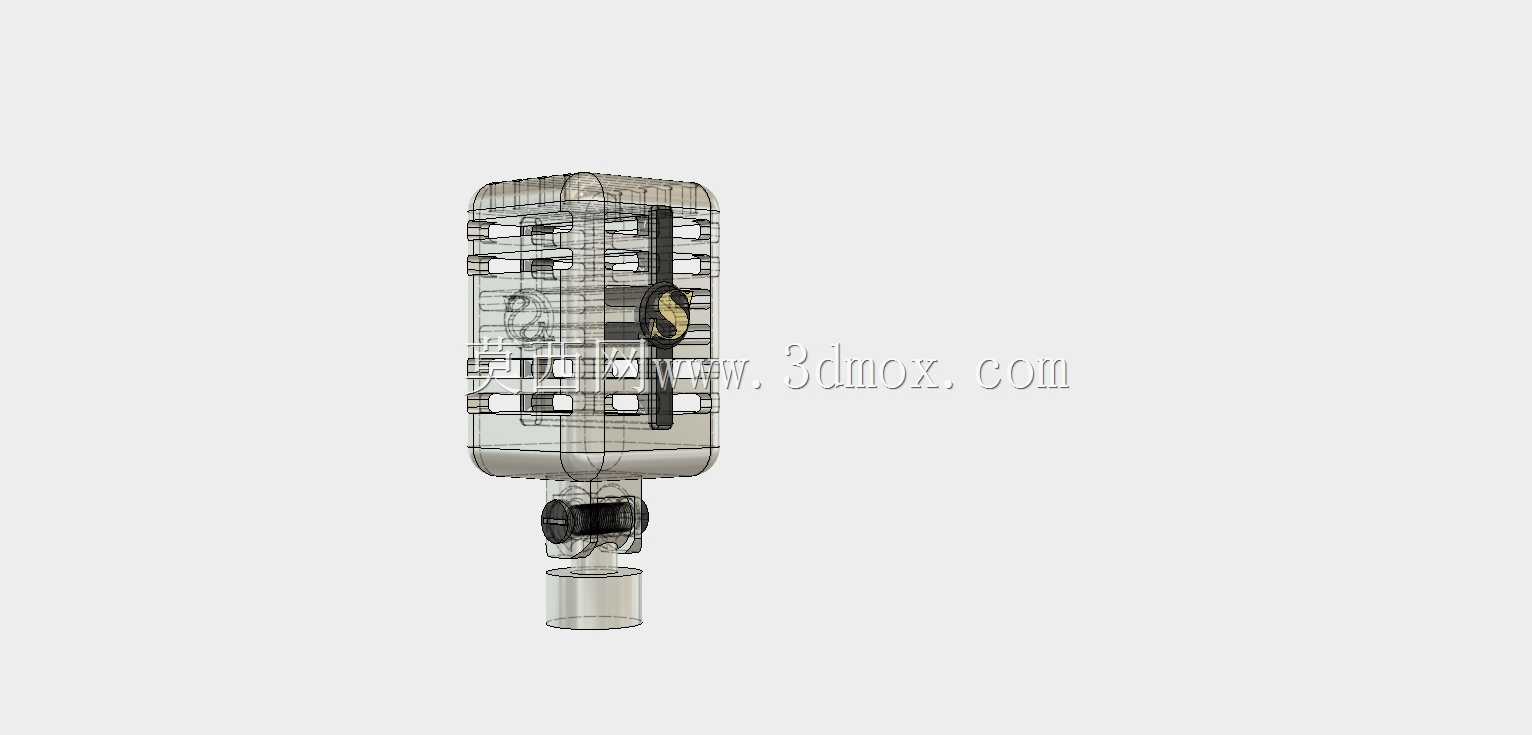

　　上部主体采用近似方形的紧凑壳体，壳体四周预留的格栅状结构并非单纯装饰，一方面为内部敏感元件提供必要的介质流通或信号穿透通道，另一方面形成了加强筋结构，在壁厚较薄的情况下提升壳体抗挤压、抗形变能力，即便在工位旁受到轻微磕碰，也能保护内部核心元件不受损伤。从设计思路上看，透明壳体的选型兼顾了可视化与防护需求，在调试阶段，工程师无需拆解壳体即可直接观察内部元件的安装位置、指示灯状态或动作机构响应情况，大幅缩短现场调试的排查时间；同时壳体材料具备一定的耐油污、耐粉尘特性，能够适配普通工业车间的环境，避免日常生产中的切削液飞溅、粉尘沉积直接侵入内部。内部元件的排布遵循信号路径最短原则，敏感检测单元靠近下部接口端，

　　能够更直接地感知被测对象的状态变化，信号处理电路板布置在壳体上部空间，与敏感单元之间通过短距离走线连接，减少信号传输过程中的干扰，壳体内部的卡位结构直接将电路板固定在预设位置，无需额外螺丝固定，既减少了零件数量，也降低了装配复杂度。在安装边界上，方形主体的对边尺寸控制在极小范围内，可直接嵌入小型设备的侧壁安装槽，四周不需要预留过大的操作空间，下部柱状接口的长度经过匹配设计，既保证插入安装孔后有足够的配合深度，又不会过度伸入设备内部与其他运动部件发生干涉。装置侧面设置的小型指示结构，能够在装置通电或触发状态时给出直观反馈，方便操作人员在设备外部快速判断装置工作状态，无需连接上位机即可完成初步状态确认。从结构工程角度评估，

　　该装置的各部分壁厚均匀，过渡位置无尖锐尖角，既符合塑料壳体的成型工艺要求，也避免了应力集中导致的壳体开裂风险，格栅与主体的连接位置做了圆角过渡，在长期振动环境下不易出现断裂。整体结构没有冗余的外置部件，所有功能都集成在单一主体加下部接口的构型中，这种高度集成的设计不仅降低了整体故障率，也让现场更换维护变得极为便捷，只需松开安装位置的固定件，拔出旧装置再插入新装置即可完成替换，不需要复杂的接线调试或位置校准，非常适合批量部署在多点位检测的自动化产线中。在选型适配时，工程师只需确认下部接口的配合直径、主体安装空间的长宽尺寸，以及被测信号的类型，即可将其整合到设备整体设计中，三维结构的完整呈现也能帮助设计人员在虚拟装配阶段提前排查干涉风险，确保装置安装后与周边工装、运动部件保持安全距离。
