球面蜂窝网格球体结构造型设计

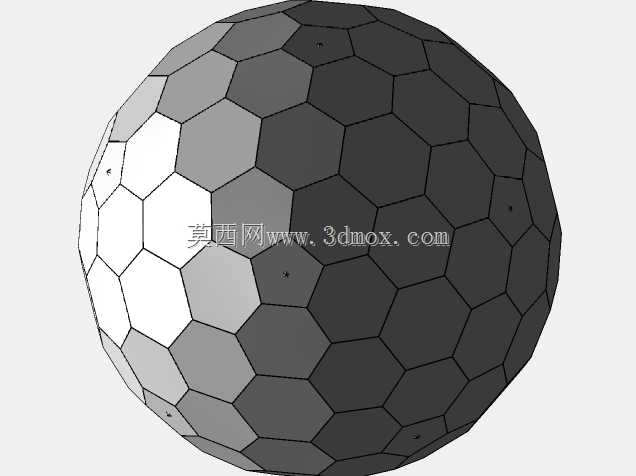

　　这个模型的核心是把完整球面按蜂窝拓扑逻辑划分成大量六边形单元，并在球面曲率无法仅由六边形闭合的位置嵌入五边形单元，从而形成连续、封闭、无重叠的球面网格。它不是简单在球面上贴图，而是把每一个多边形面片作为独立结构单元参与整体造型，面片之间边界清晰，相邻单元共用边线，整体外轮廓保持为近似球体。对结构工程师来说，这种造型的价值在于把连续曲面转化为可加工、可拼接、可参数化控制的离散单元体系。

　　从实际用途看，这类球面蜂窝结构常见于需要在球面上均匀布置功能单元的场合。例如声学探测阵列、球形传感外壳、多孔整流罩、装饰性球面幕墙、轻量化球壳以及需要在表面形成规则凹腔或分块安装的设备。六边形在平面铺展时具有较高的面积利用率和较好的各向同性，放到球面上后，虽然曲率会让每个面片产生轻微变形，但整体仍能维持较均匀的单元尺寸。五边形的作用不是装饰，而是解决球面闭合问题：若全部采用六边形，网格无法在球面上自然收拢，必须通过五边形调整拓扑关系，使面片总数、边数和顶点数满足球面网格的几何约束。

　　设计思路上，先确定球体基准直径，再根据目标单元尺寸估算球面分块密度。单元越大，面片数量越少，曲面折线感越强；单元越小，球面越平滑，但建模、装配和后续加工的数据量也会增加。每个六边形和五边形面片都需要沿球面法线方向保持一致的边界关系，不能出现局部单元被拉伸成狭长形状的情况，否则会影响拼接强度和外观一致性。实际建模时要重点检查三类位置：五边形周围的过渡区、球面上相对对称的极点区域，以及相邻面片边线是否共线共点。若边线存在微小缝隙，后续做壳体加厚、阵列孔位或数控加工时都会产生问题。

　　外形尺寸方面，该结构以球体直径作为主要安装边界。所有蜂窝单元均位于球面表层，不额外突出基准球面，因此外包络尺寸接近理论球体直径。若用于设备外壳，内部需要预留电子元件、支撑骨架或走线空间，蜂窝面片可做成实体壳、镂空框或带厚度的分块板。安装边界通常集中在球体上下极点或赤道环带：极点适合做中心支撑杆连接，赤道环带适合做对开式壳体合模。若表面需要安装传感器探头，可优先把功能孔布置在六边形或五边形中心，这样孔位到各边距离较均衡，局部补强也更容易处理。

　　在力学表现上，蜂窝式分块能把球壳表面划分成多个小跨度区域，单片受力后可通过相邻边传递到整体骨架。对于需要减重的球罩，可在每个单元中心开孔或减薄，只保留边框筋条；对于需要密封的外壳，则应保持面片连续，并在分块接缝处设置止口、密封槽或焊接边。五边形位置由于周围单元夹角与六边形不同，往往是应力和装配误差更容易集中的区域，设计时应适当加大圆角或增加局部厚度。

　　从加工角度看，这种模型适合多种工艺路线。小型样件可采用快速成型直接打印整体球壳；中大尺寸构件则需要把球面拆成若干瓣，每瓣由多个六边形和五边形组成，加工后通过边框螺栓、胶接或焊接组成球体。拆分时不能只按面片数量平均切割，还要考虑板材成型极限、模具开模方向以及运输安装尺寸。若采用钣金或复合材料成型，每个面片的曲率变化应尽量平缓，五边形周围的拼接线要避免形成锐角交汇。

　　对于三维建模人员，这个结构的难点不在单个多边形，而在全球面一致性。单元边长、面片面积、边界夹角和加厚方向都需要统一控制，否则旋转观察时会出现明暗不均、接缝错位或局部凸起。完成建模后，应从赤道、极点和斜向视角分别检查网格连续性，并测量最大单元与最小单元的尺寸差。若用于传感器外壳，还要结合探头视场角判断单元密度是否会遮挡信号；若用于流体整流罩，则需关注蜂窝边界是否会产生额外涡流。总体而言，这是一种把球面几何、蜂窝拓扑和工程装配结合在一起的结构化造型，既可作为功能壳体，也可作为球面阵列设备的基础骨架。
