迈森扩展型传感装置结构造型设计

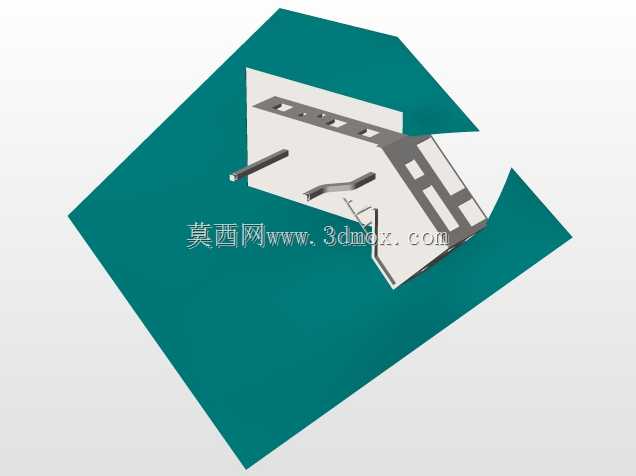

　　该结构件的设计出发点，是为现场多点位信号采集场景提供可拼接的传感承载基体，整体采用折弯钣金与局部支撑件组合的形式，既保证壳体自身的刚性，也给内部电路板、接线端子和敏感元件预留出规整的布置空间。从三维形态上看，主体面板呈长条形排布，表面预留多组矩形开孔与槽位，这些位置可对应安装指示灯、接线端口、调节按钮或插接端子，开孔边缘的折弯翻边在实际加工中能够提升面板抗变形能力，避免薄钣金在长期振动环境下出现翘曲。两侧伸出的支脚并非单纯装饰结构，其角度与长度经过空间校核，可在设备内壁、机架立面或控制柜安装板上形成稳定支撑，支脚末端的平面区域适合配钻安装孔，装配时既能通过螺栓锁紧，也可根据现场空间加装减震垫，阻断设备运行振动向传感敏感单元传递。

　　在工程应用中，这类扩展结构常出现在自动化产线的信号汇总节点、楼宇设备状态监测点位以及小型实验装置的检测端。它不直接承担敏感元件的全部防护功能，而是作为传感模块的机械载体，把分散的检测接口集中到同一面板上，减少现场布线的杂乱程度。面板上的分区布局遵循接线与操作分离的思路：一侧开孔偏向端子接入，便于多组线缆从后方进入并完成压接；另一侧开孔偏向状态显示与微调，运维人员在正面即可观察工作状态，无需频繁拆卸侧盖。折弯形成的围边对内部元件起到侧向遮挡作用，可降低车间粉尘、飞溅切屑液对接线部位的直接冲刷，若配合密封垫片使用，还能进一步提升壳体的防护等级。

　　建模过程中需要重点控制几处尺寸边界。主体面板的长宽决定了可容纳的接口数量，设计时要在面板背面预留电路板安装柱，柱位与开孔中心保持同轴，避免装配后端子与面板孔位错位。两侧支脚的外伸长度影响整体安装包络，若支脚过长，会在柜内占用过多走线空间；过短则会使壳体紧贴安装面，后方线缆弯曲半径不足。支脚折弯处的圆角半径需与板材厚度匹配，防止折弯时出现开裂或回弹超差。面板上的矩形开孔间距不能只按元件理论外形排布，还要计入接线后的插头宽度、手指操作空间以及标签粘贴区域，否则实际装配后会出现相邻插头干涉、调试工具无法伸入的问题。

　　从结构强度角度看，大面积平板若没有加强特征，在螺钉锁紧时容易产生凹陷。该造型通过侧边折边、局部斜向支撑以及开孔间的余留筋条形成复合加强，使薄板在较少材料用量下获得足够刚度。斜向支撑件连接面板与支脚区域，既承担安装后的部分弯矩，也在模型中形成清晰的受力传递路径：外部载荷经支脚传入支撑件，再分散到整个面板框架，减少局部应力集中。对于需要批量加工的场景，这种结构还具有较好的工艺性，多数特征可通过激光切割下料、数控折弯完成，焊接量集中在少数连接点，后续表面处理可采用喷塑或阳极氧化，适应不同工业环境的防腐需求。

　　在装配关系上，内部元件通常先固定于面板背面，再通过壳体围边形成防护；外部线缆从后方或侧方进入后，沿支脚与面板之间的空隙走线，并用扎带固定在预设孔位上，避免线缆随设备振动拉扯端子。若用于多模块并排安装，该结构的平直侧边还可作为拼接基准，相邻模块之间通过连接板或共用安装条固定，形成更长的扩展检测阵列。选型人员在套用此类结构时，应先核对敏感元件的实际高度与接线深度，再确定壳体围边高度；同时确认支脚安装孔与柜体已有梁位是否重合，避免现场二次切割。整体而言，该模型把接口排布、支撑强度、安装空间和工艺可行性整合在同一钣金形态中，适合作为传感扩展模块的机械基础框架进行细化设计。
