多关节柔性夹持机械臂结构设计

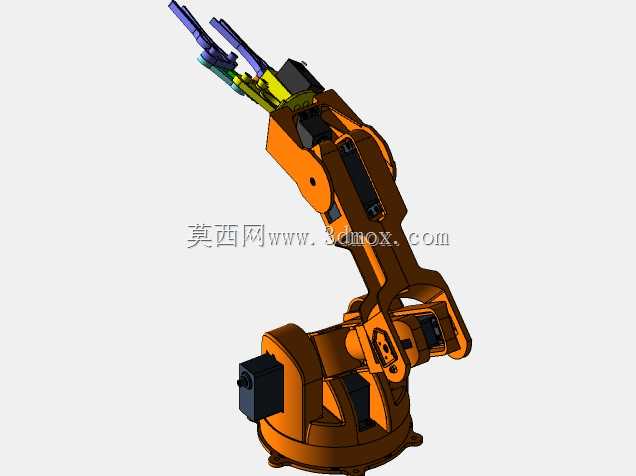

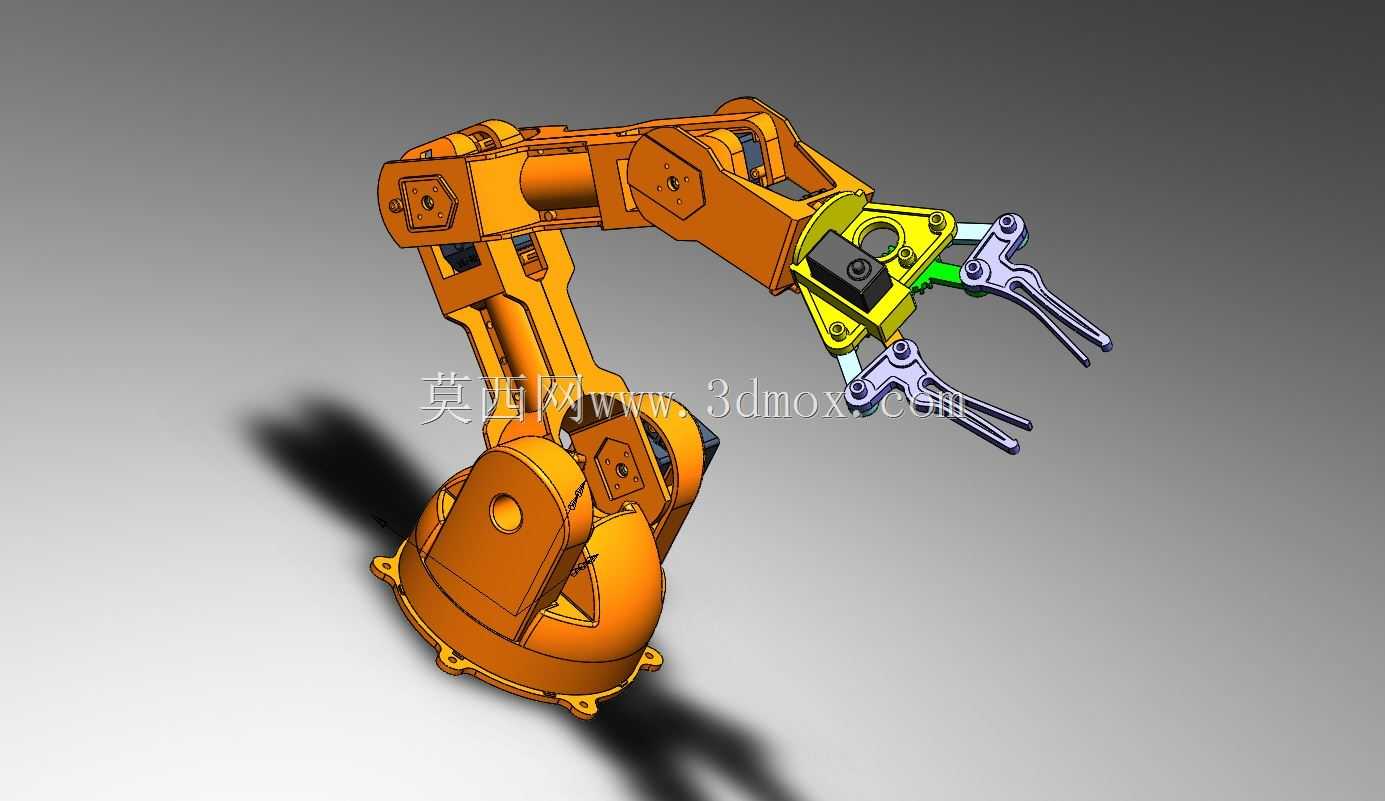

　　这套多关节夹持机械臂的结构方案，面向轻工产线中需要重复取放、姿态调整和轻载搬运的工位，尤其适合工件外形存在一定偏差、夹持位置需要随产品轮廓自适应变化的场景。末端执行器采用双指叉形开合结构，指端接触面狭长，能够避开工件局部凸起，在狭窄空间内完成托持与夹紧动作；关节连接处设置了可调式限位与传动避让空间，使腕部可以在较大角度范围内翻转，从而适应水平取料、侧向取料以及倾斜姿态放置等多种操作要求。

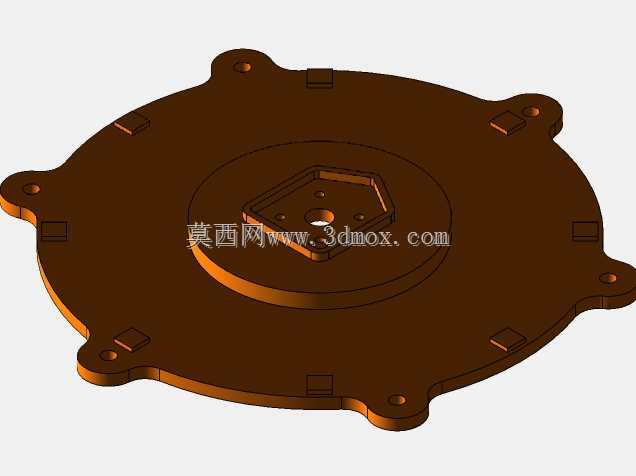

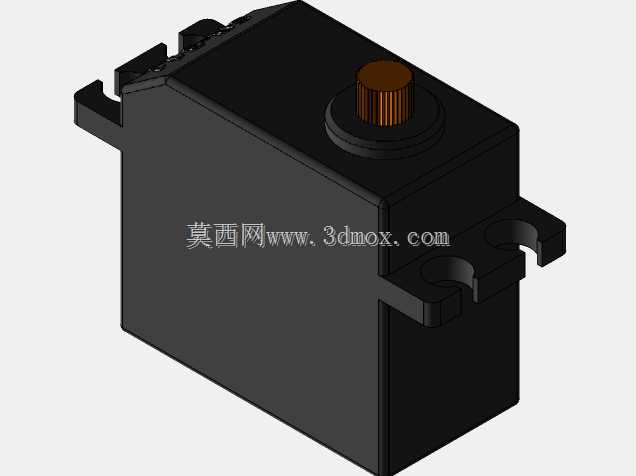

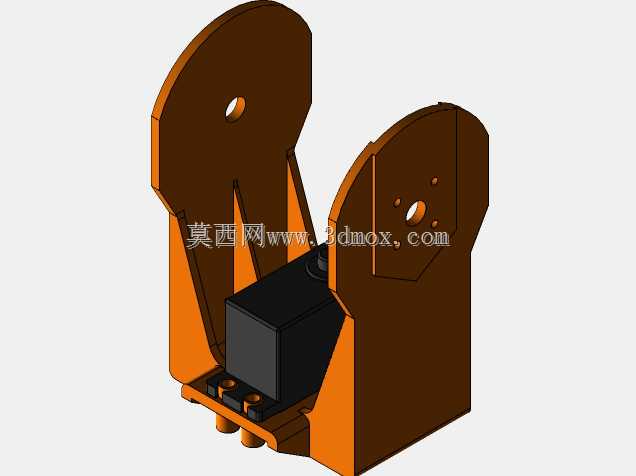

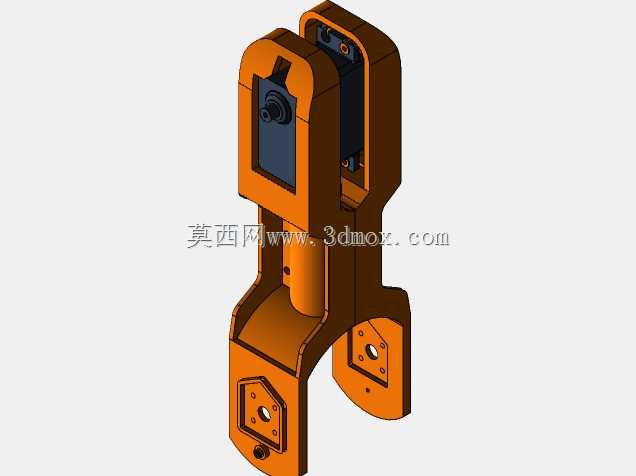

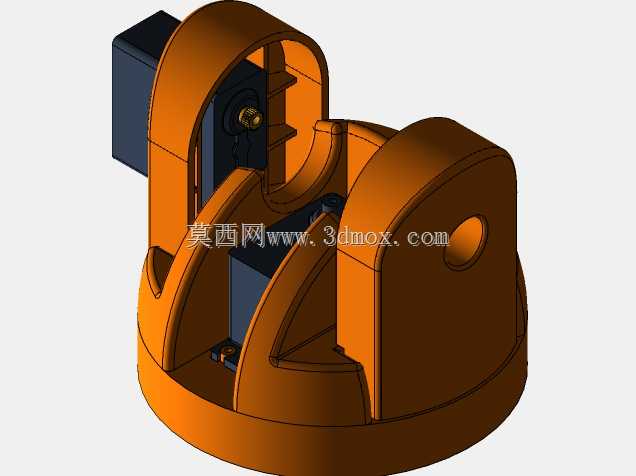

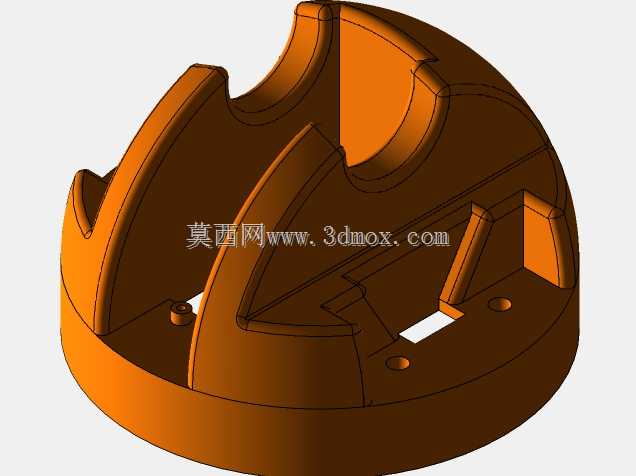

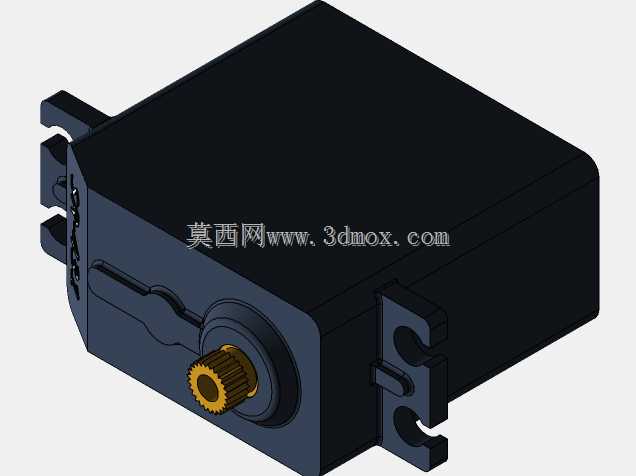

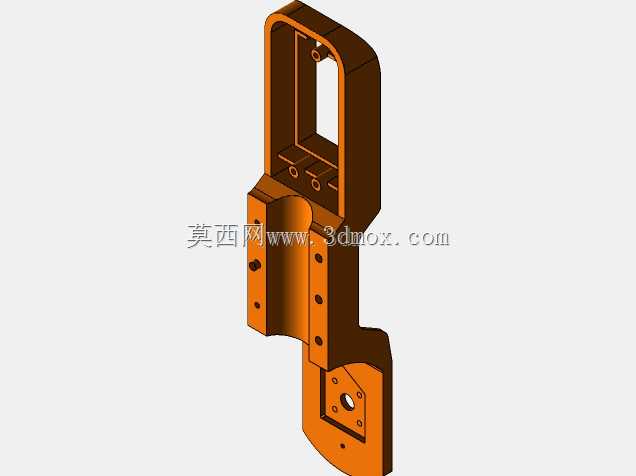

　　从实际用途看，该机构并不追求重载能力，而强调动作灵活性与末端可达性。底座采用圆盘式安装结构，外周布置固定孔位，可直接通过螺栓连接到设备台面、支架或移动小车上，安装边界清晰，对配套台面的平面度有一定要求。底座内部预留了传动元件和走线空间，能够容纳驱动单元、减速器以及线缆走向，避免外部管线随臂体摆动产生过度拉扯。大臂与小臂采用箱型与曲面加强结合的形式，在控制整体重量的同时提升抗弯扭能力，臂体侧面的加工基准面也便于后期装配时校准同轴度。

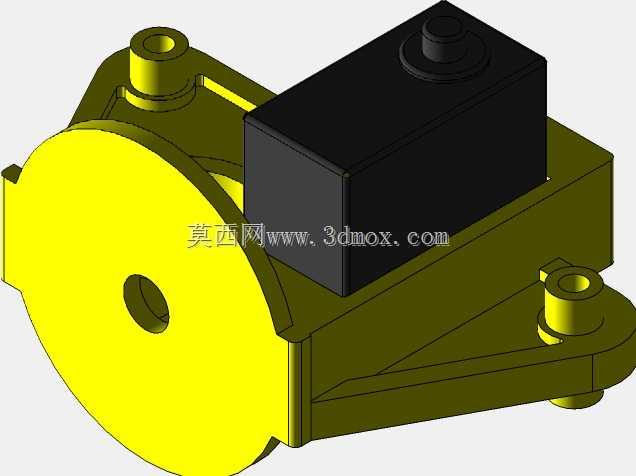

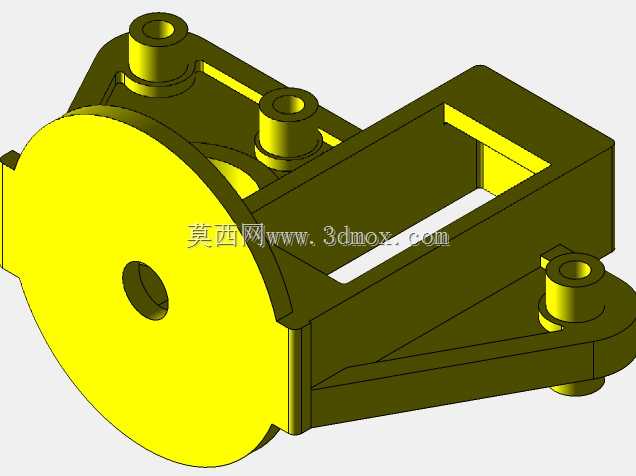

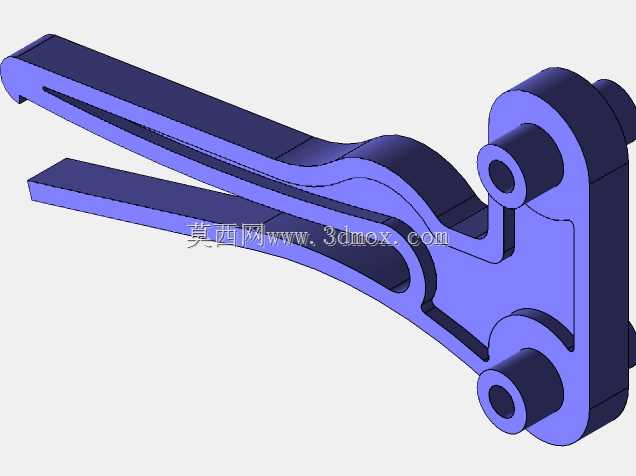

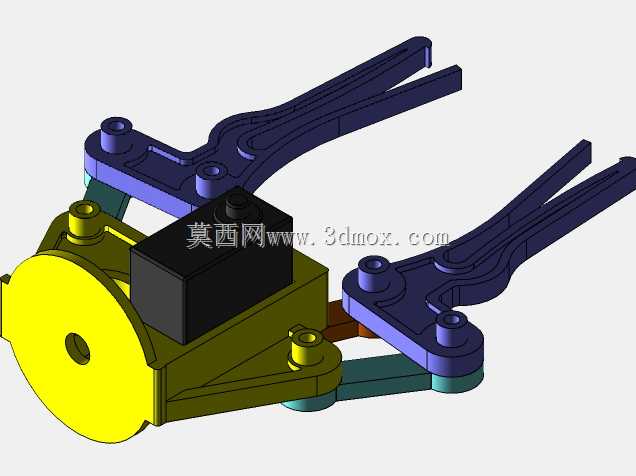

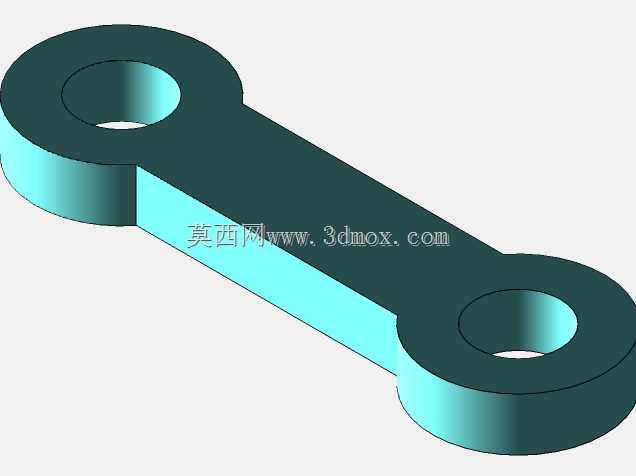

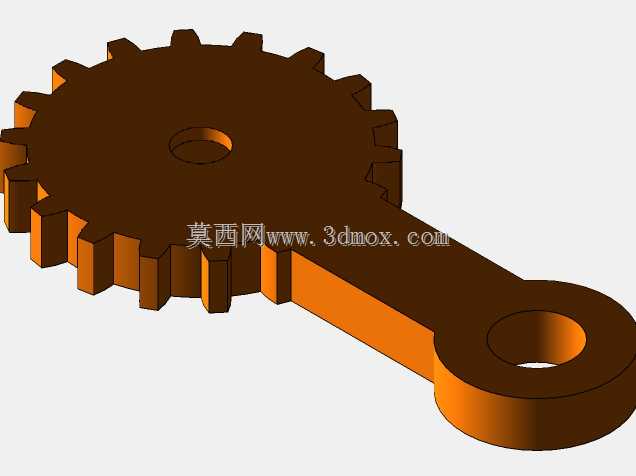

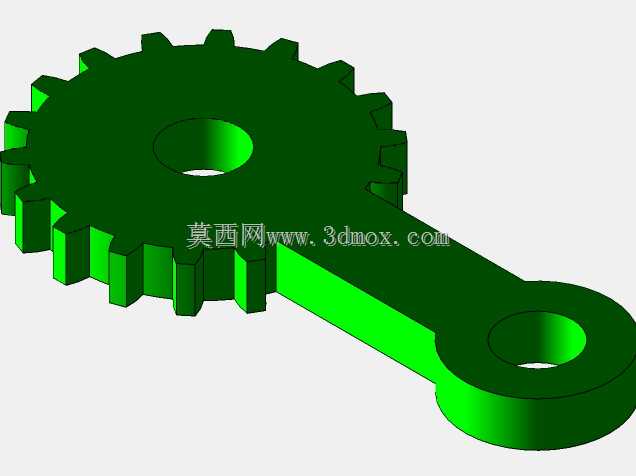

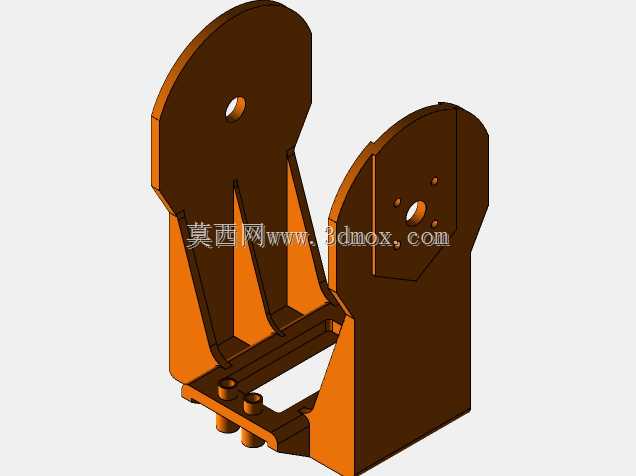

　　腕部和夹爪部分是设计重点。夹爪支座通过铰接方式与腕部连接，两侧钳指在驱动件作用下同步开合，指端长度和张开距离经过匹配，既能保证对目标件形成稳定包络，又不会因行程过大而影响节拍。夹爪与腕部之间设置了缓冲和定位结构，当工件存在轻微位置偏差时，指部可通过接触反馈自动修正夹持角度，降低对上游定位精度的依赖。对于需要频繁更换夹爪的工位，末端连接区域保留了标准化接口思路，便于后续换装吸盘、磁吸或其他专用夹具。

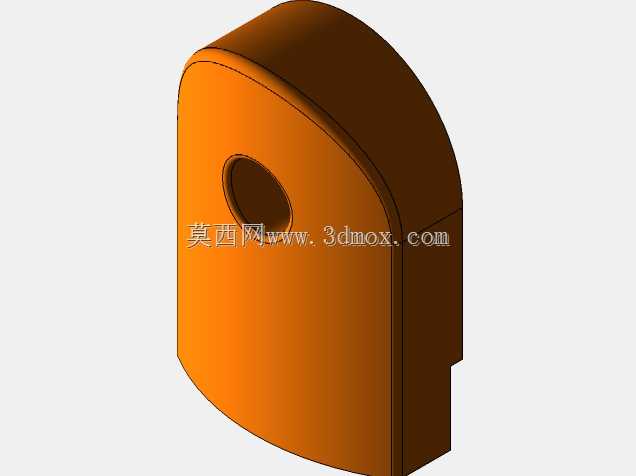

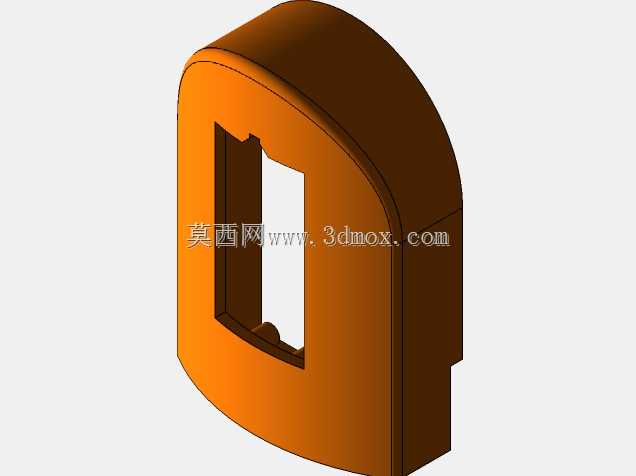

　　建模过程中，各旋转关节的轴线关系需要严格控制。底座回转轴线、肩关节轴线、肘关节轴线以及腕部翻转轴线共同决定末端工作空间，若轴线平行度或相交关系处理不当，实际运动中会出现轨迹偏差和附加载荷。臂体内部的传动路径采用分段布置，使驱动载荷能够沿结构骨架传递到安装基座，而不是集中在薄壁外壳上。外壳曲面并非单纯为了外观，其作用还包括遮挡内部传动件、减少粉尘附着以及避免操作人员直接接触运动部件。

　　在尺寸边界方面，该机械臂属于紧凑型六轴以下布局，适合在工位间距有限的自动化单元中使用。底座直径决定了最小安装占地，臂体展开后形成的扇形工作区需要与周边输送带、料仓和防护栏保持安全距离。夹爪闭合时的最小轮廓尺寸影响进入料盒或工装的深度，张开后的最大宽度则决定取料窗口。设计时应将这些边界条件与现场工件姿态、料盘层距和放置方向一并校核，不能只看额定负载。

　　从选型角度看，这类结构适用于电子、小家电、塑料制品、纺织辅料等轻载搬运环节，也可作为教学和实验平台用于验证关节轨迹、夹持策略和末端工装。若用于更高速度工况，需要进一步核算臂体惯量、关节减速比和制动位置；若用于洁净环境，则可在现有结构基础上优化表面过渡，减少螺钉外露和积尘区域。整体方案以成熟关节构型为基础，通过末端夹爪的差异化设计提升对异形工件的适应能力，结构表达完整，装配关系明确，能够直接为后续详细设计、运动仿真和工程出图提供参考。
