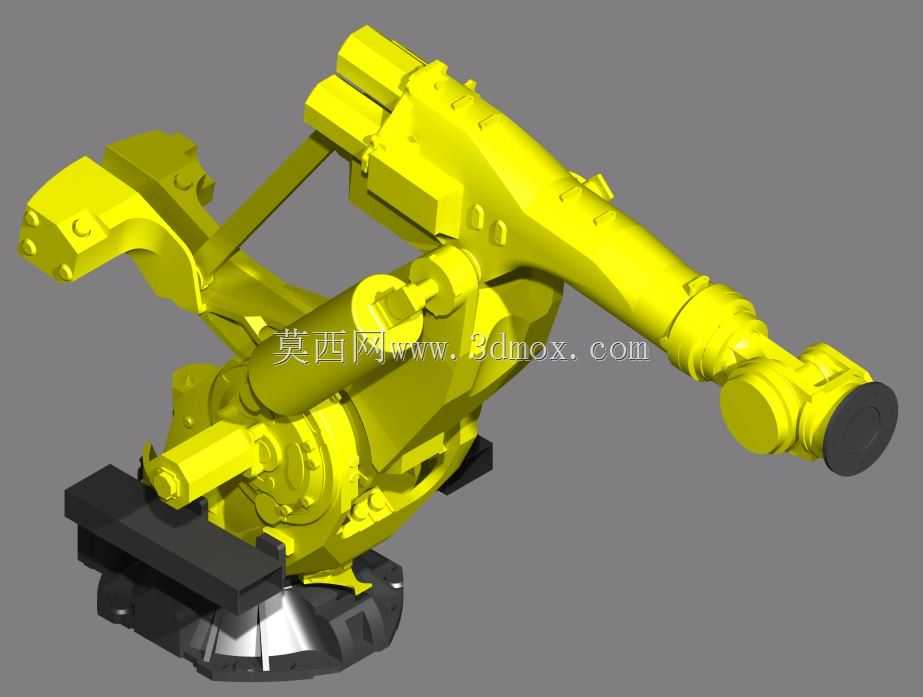

在汽车整车焊装线、重型铸件搬运工位、大型构件机加工上下料场景里,这类大负载关节臂的布局选型往往直接决定整线节拍与占地利用率。M-900iB700的本体结构围绕高刚性重载作业展开,J1轴底座采用大直径交叉滚子支承,配合对称分布的加强筋箱体,即便末端挂载数百公斤级夹具做全速急停,底座结合面的倾覆形变也能控制在工艺允许范围内,不会因长期交变载荷出现连接螺栓松动或定位面塌陷。
从机构设计逻辑看,它的大臂并非采用普通中小负载机器人的薄壁铸造单腔体结构,而是通过内部增设纵向加强肋、将驱动电机后置的方式平衡偏重力矩,J2、J3轴的传动链采用大速比RV减速器,既承担臂杆自重与末端负载的合成扭矩,也在举升、俯探动作中把传动背隙压到极小值。做焊装工位布局时,工程师最关注的是它的工作包络与安装边界:底座安装孔位需匹配预埋钢板的公差带,周边要预留J1轴回转的安全净空,避免臂体在180度回转时与围栏、输送滚床、换枪盘支架发生干涉;腕部的三个关节紧凑排布,末端法兰可兼容重型焊枪、夹爪、真空吸盘组等工装,法兰端面的定位销孔与螺纹孔按通用工业接口标准设计,减少工装二次适配的加工量。
实际产线应用中,它常承担白车身侧围总成的转位搬运、底盘合装过程中的重型工件托举,以及铸造车间里高温铸件的取件作业。针对高温、多粉尘工况,本体的管线包采用内置走线配合外置耐磨护套的方案,既避免外部线缆在复杂回转中与周边设备剐蹭,也降低焊渣、切削液对线缆接头的侵蚀。做三维布局校核时,不能只看静态最大臂展,还要逐点验证全行程下的臂体姿态:比如当臂体完全俯探至低位取件时,肘部的最低点是否会越过地面安全线;当腕部翻转到极限角度时,法兰上安装的夹具轮廓是否会与小臂发生碰撞。
该机型的结构设计还兼顾了维护便利性,J4、J5、J6轴的驱动单元集中在腕部后侧,日常更换润滑脂、校准零位时无需拆解大臂主体;底座侧面预留的动力与编码线接口采用标准化快插形式,现场布线时可快速对接控制柜,减少安装调试周期。在机加工自动化岛里,它可同时服务两台大型加工中心,凭借大半径作业范围覆盖机床上下料工位与工件暂存台,省去额外的行走轴机构,既压缩产线占地面积,也减少多设备协同带来的定位误差累积。

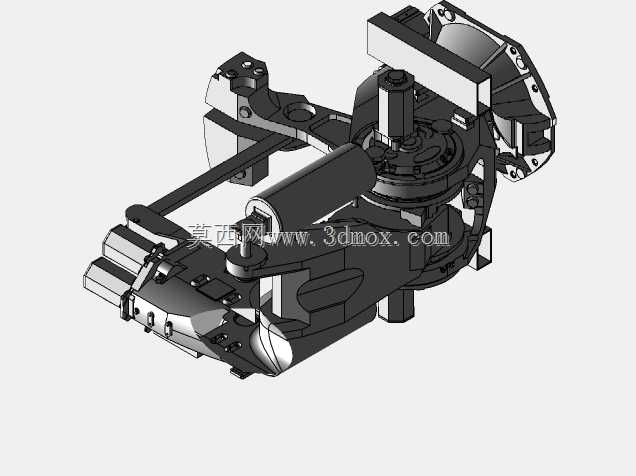

从受力路径分析,末端负载产生的力矩依次通过腕部、小臂、大臂传递至底座,各段壳体的壁厚变化完全贴合应力分布趋势——高应力区加厚并布置放射状筋条,低应力区适度减重,在保证整体刚性的前提下控制本体自重,降低对安装地面承载能力的要求。做离线编程时,工程师可依据其真实三维模型还原各轴运动限位,提前规划避障路径,把现场示教的工作量大幅缩减,尤其在多机器人协同作业的焊装线里,精准的本体模型是避免动态干涉、优化焊接站位的基础前提。
