康拉德能源206042串联电池棒结构设计

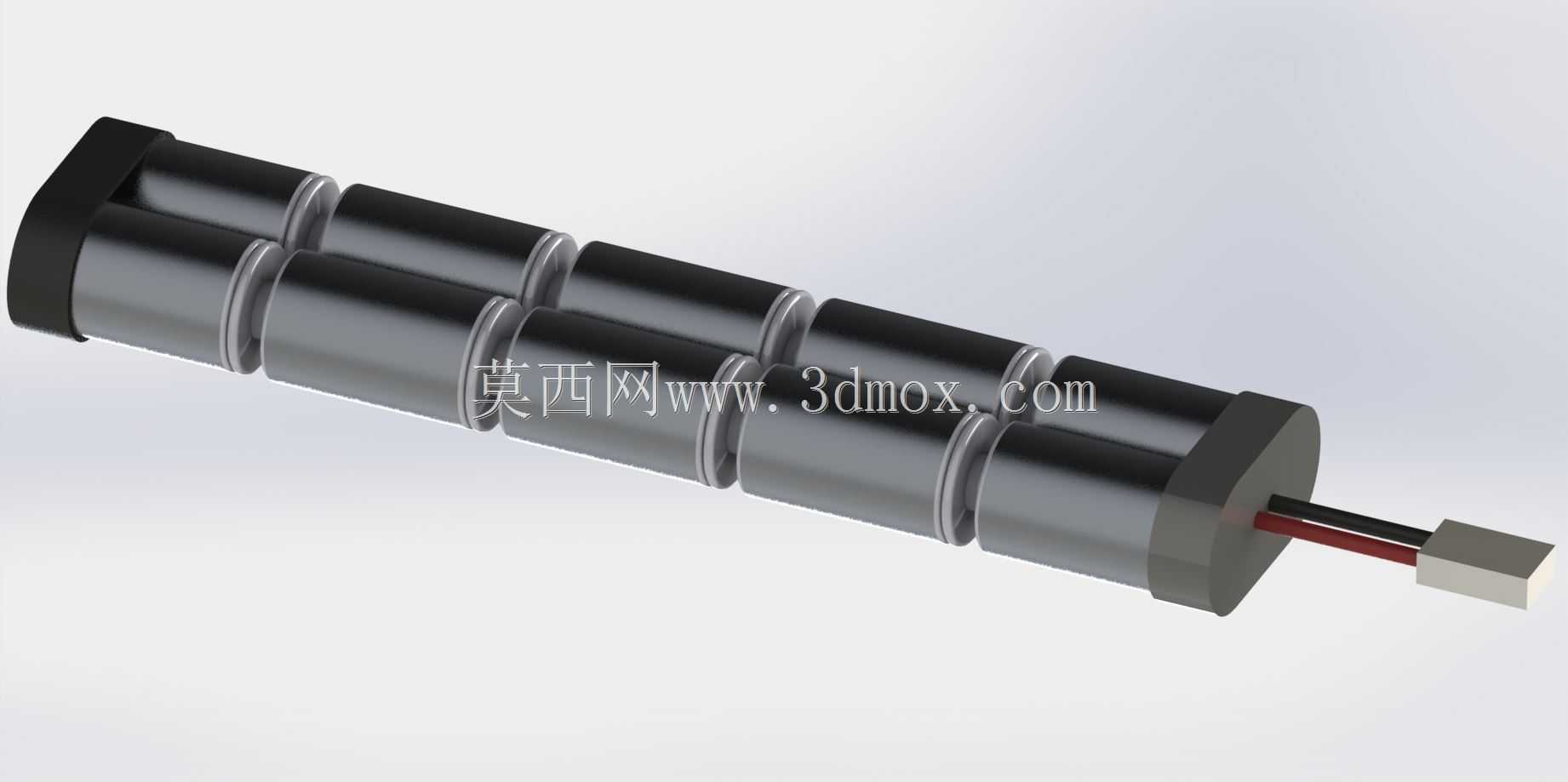

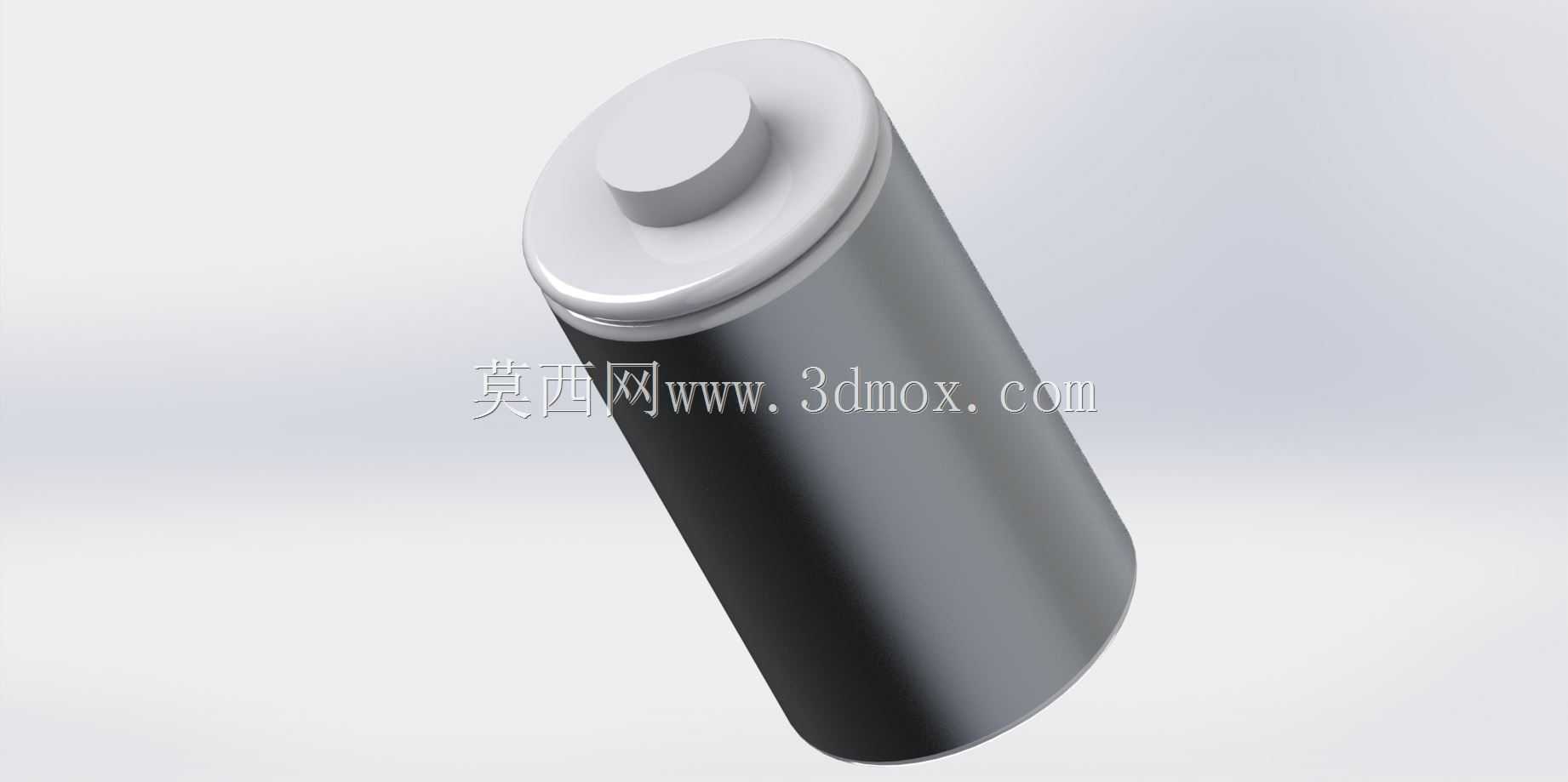

　　这套串联电池棒的结构重点，并不在于把若干圆柱电芯简单排成两列，而在于在有限的狭长安装空间内，把电芯定位、端部约束、出线方向和装配顺序统一成一个可直接用于设备内部布置的组件。模型呈现的是双列阶梯式排布，电芯沿长度方向交错排列，相邻电芯之间保留均匀间隔，端部由黑色端盖进行限位，整体形成近似矩形截面的长条状供电单元。这种布局常见于对径向尺寸敏感、但允许沿轴向延展的便携仪器、检测探头、小型执行机构或传感器手柄内部。

　　从实际用途看，电池棒承担的是设备内置直流电源的承载与定位功能。它需要解决几个工程问题：第一，电芯在振动、倾斜或频繁移动条件下不能发生轴向窜动；第二，两列电芯之间不能因外壳变形或装配误差而产生挤压；第三，导线从端部引出后，应尽量避免与周边运动件、锐边或紧固件干涉；第四，维护或更换电芯时，端盖与主体的配合应便于拆装，同时又不能过松。模型中两端黑色限位块的作用正是围绕这些要求展开，它们把电芯组约束在确定的长度边界内，使每一节电芯的相对位置稳定。

　　外形尺寸与安装边界是这类组件设计时最容易被忽视的部分。电池棒并非孤立零件，它必须放入设备的电池仓、手柄腔体或管壳内部，因此建模时不能只关注电芯本体直径，还要把端盖外轮廓、导线弯折半径、端部接插件占位以及装配间隙一并纳入包络范围。图中组件末端引出红黑两根导线，并连接一个小型块状接头，这意味着实际安装时除了电池棒主体长度，还需要在出线侧预留接线空间。若设备壳体内部有筋位、螺钉柱或相邻电路板，三维布局阶段就应按最大外轮廓进行干涉检查，而不能仅按电芯理论直径估算。

　　双列阶梯排布相比单排直列方案，优势在于能够在相同电芯数量下缩短总长度，或在相同长度限制下提高容量；代价是宽度方向尺寸增加，并且电芯中心不在同一直线上，端盖定位槽需要按错位关系加工。端部限位结构若采用整体式端盖，可一次性约束多节电芯，装配效率较高；若采用分体卡扣，则要重点校核卡扣在反复拆装后的疲劳与变形。导线从一端集中引出，有利于简化设备内部走线，但出线口处应考虑防拉脱、防弯折和绝缘隔离，尤其在多节电芯串联后总电压升高的情况下，正负极路径之间的爬电距离需要保留足够余量。

　　设计思路上，这类电池棒通常先由设备总布置给定可用腔体，再反推电芯规格、数量和排列方式。圆柱电芯的优势是采购成熟、一致性好、散热面积较大，但成组后空间利用率低于方形电芯。采用两列交错布置，可以让端盖轮廓更紧凑，也便于在壳体内部形成对称重心。对于手持设备，重心位置会直接影响操作手感，因此电池棒在腔体中的轴向位置不能只按容量最大化确定，还要结合头部电机、传感器或显示模块的重量进行平衡。

　　结构建模时，电芯之间的间隔并非可有可无。紧密贴排虽然能缩小体积，但会降低散热通道，也会放大电芯尺寸公差对装配的影响。保留均匀间隙，可以给电芯膨胀、制造偏差和绝缘片厚度留出余量。端盖与电芯的配合不宜采用过大抱紧力，否则装配困难，还可能损伤电芯外皮；更合理的方式是通过端面定位和侧向轻约束，让电芯在槽内稳定但不被强行挤压。若设备使用环境存在冲击振动，还应在端盖或仓体内侧增加弹性垫，以吸收轴向冲击。

　　从设备选型角度看，这类模型可用于校核电池仓尺寸、验证端盖结构、规划出线方向，也可作为电气连接设计的空间参考。需要注意的是，三维结构只解决机械布置问题，真实产品还必须结合电芯放电能力、保护板、熔断保护、绝缘材料和温升测试进行完整设计。尤其是串联成组后，电芯一致性、充放电管理和异常防护都不能省略。模型中清晰展示的双列电芯、端部封盖和出线接头，为结构工程师提供了直观的装配关系，使后续壳体设计、安装固定和维护操作能够在同一空间基准上推进。
