平衡充电机外观结构三维数模

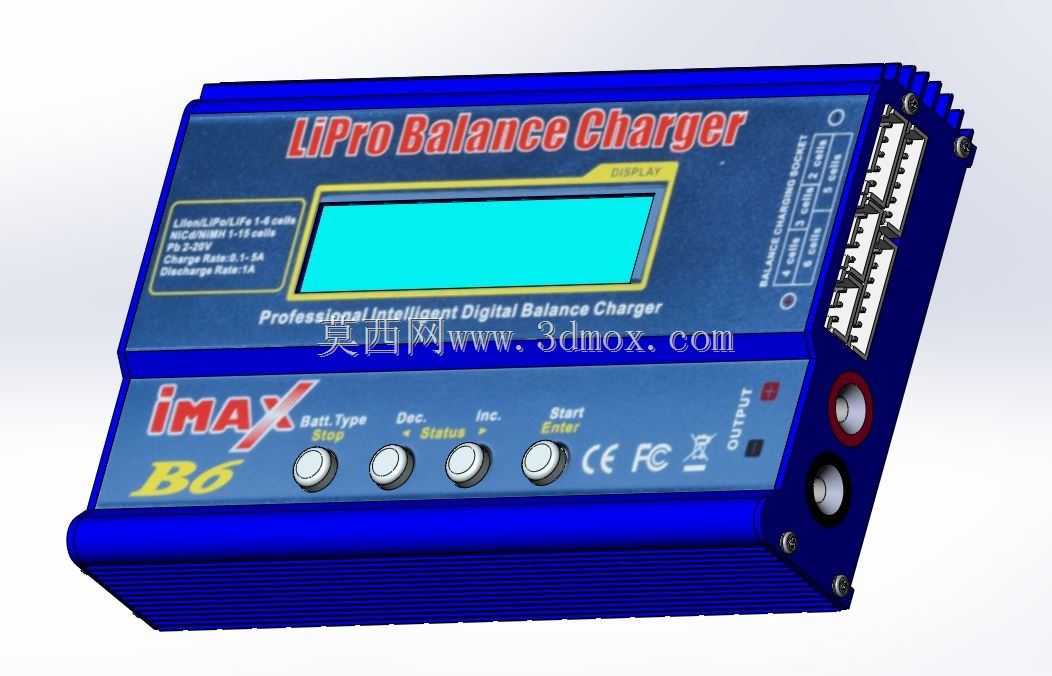

　　该模型呈现的是一款用于电池组维护与充电的平衡式充电器，主体采用铝合金外壳与前面板操作区组合的结构形式。外壳表面带有散热齿，能够在充电过程中增大与空气的接触面积，降低内部功率器件温升；前面板集中布置液晶窗口、功能按键、输出接口和平衡接口，便于在桌面或测试工位上进行参数观察与接线操作。

　　从实际使用场景看，这类设备常见于模型动力系统维护、小型电池组测试、实验室样件充放电以及维修工位。它需要同时面对镍氢、镍镉等不同化学体系电池，因此面板上设置了电池类型选择、参数递减、参数递增和启动确认等按键，操作逻辑围绕“选择类型—设定参数—执行充电”展开。液晶屏位于面板上方，采用下沉式窗口和边框限位，能够保护显示区域，也使前面板形成清晰的视觉层级。

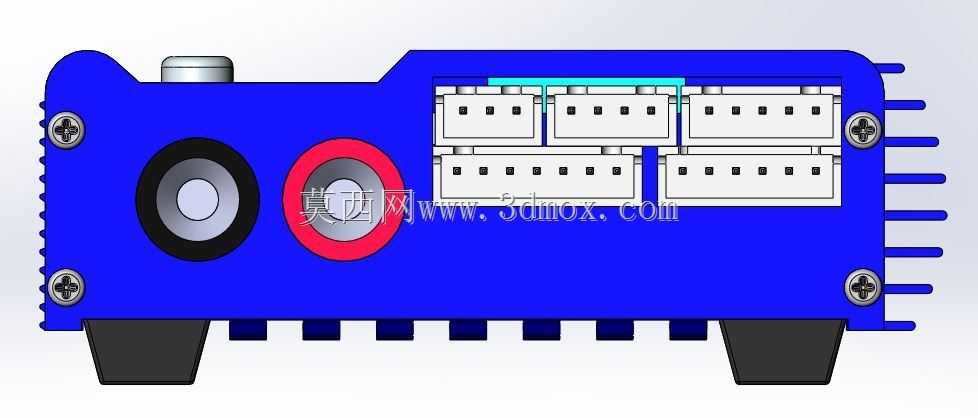

　　模型对外形边界的表达比较完整。整机为长方体盒式结构，边角做了过渡处理，侧面布置平衡插座，端部布置输出端子，接线方向与操作者视线基本一致。平衡接口采用多针插座形式，用于连接电池组各单体电压采样线；输出接口则承担主回路连接。两类接口分区设置，可减少采样线与动力线在插接时的相互干扰，也便于现场快速识别。对于需要将该设备纳入工装台架或检测箱的设计者而言，外壳宽度、高度、接口伸出量以及前面板按键间距都是必须校核的安装边界。

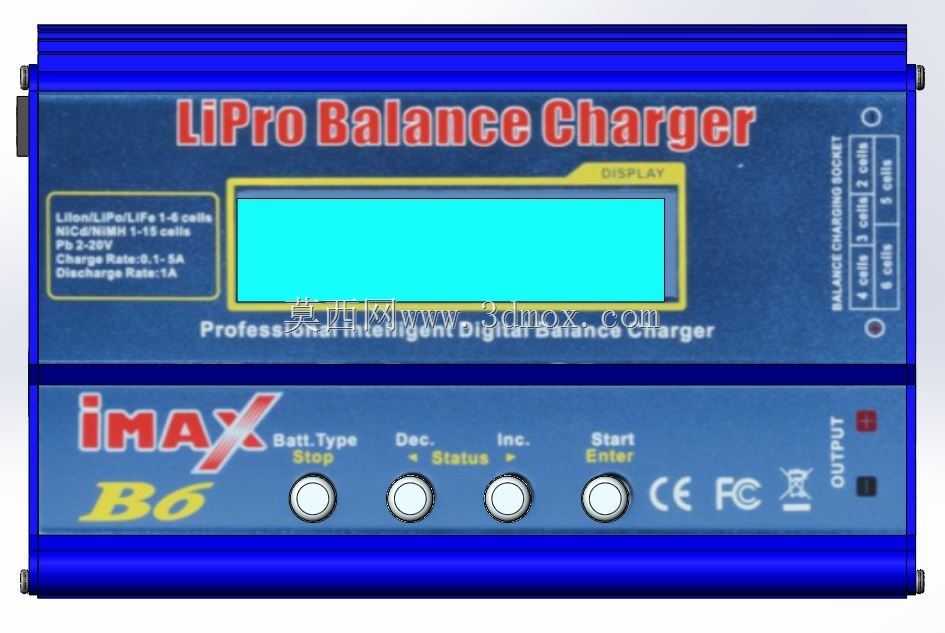

　　前面板按键采用圆形轻触按钮形式，按钮之间保留了足够的手指操作空间，适合戴手套或在车间环境下进行点按。面板丝印区域标明了设备名称、功能提示和认证标识，这些细节在三维建模中不仅是外观装饰，也反映了产品人机界面的布局原则：显示区在上、操作区居中、接口区靠右，信息读取和手部动作形成自然顺序。

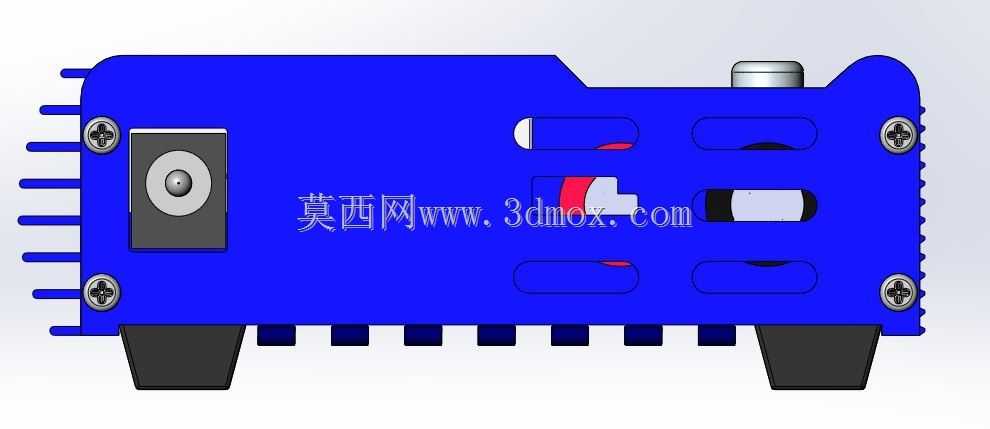

　　结构设计上，金属外壳既承担防护功能，也作为散热体使用。外壳上的螺钉位置、端盖拼接关系和接口开孔均体现了装配逻辑。功率器件通常固定在壳体或内部散热片上，热量通过壳体传导后再由表面散热齿散出；这种方式不需要额外占用较大外部空间，适合紧凑型台式设备。底部平整，可直接放置于工作台面，若用于移动检测箱，也可通过底部预留区域进行固定。

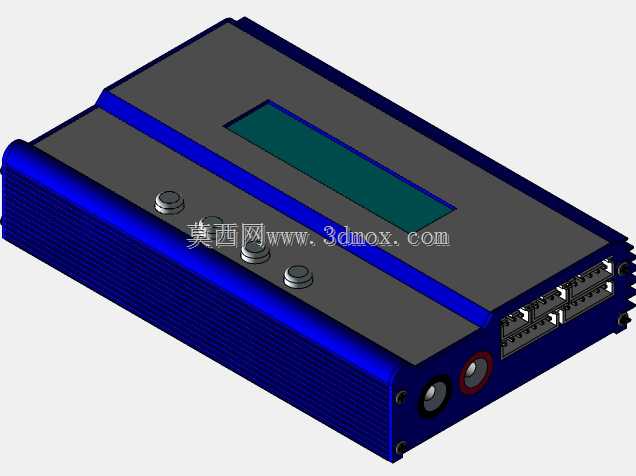

　　在三维建模层面，该数模适合用于产品外观评审、接线空间校核、面板丝印定位和包装内衬设计。模型中对液晶屏凹槽、按键凸台、接口沉孔、散热齿间距和壳体分模线均有体现，能够帮助结构工程师检查前面板零件与壳体之间的配合关系。尤其是多针平衡插座附近，需要关注插头插入后的握持空间，避免插头与输出端子或外壳边缘发生干涉。

　　设备的功能核心是对电池组进行充电并兼顾单体电压平衡，因此接口位置和标识方向直接影响使用安全。输出端采用颜色区分和孔位限制，可降低正负极反接概率；平衡插座按顺序排列，便于对应电池组各节电芯。面板上的状态提示区域与启动按键相邻，操作者在确认参数后可直接执行，不需要在较大范围内移动视线。

　　从工业设计角度看，蓝色壳体搭配红色、黄色和白色面板标识，形成较强的设备识别度。液晶窗口采用亮色显示面，与深色面板形成对比，便于在普通室内光线下读取。壳体端部的接口区略微下沉，使插头插入后不会突出过多，减小桌面摆放时被碰撞的风险。侧面散热齿沿长度方向布置，空气自然对流路径顺畅，同时也增强了壳体刚度。

　　对于选型人员而言，这类充电器模型的价值不只在外观还原，还在于能够提前评估设备在系统中的占位。例如在电池测试架内集成时，需要确认前面板操作面是否外露、平衡线走线半径是否足够、输出线缆弯曲后是否遮挡按键；在便携箱内布置时，则要核对设备高度、接口保护空间以及散热面与箱壁的距离。该模型将这些关键边界以实体方式呈现，便于在设计阶段完成干涉检查和工位布局。

　　整体而言，该平衡充电器数模围绕台式电池维护设备的真实形态展开，兼顾散热、操作、接线和装配等工程要素。它适合作为电池检测设备、模型动力维护工具以及小型充电工位的外观结构参考，也可用于进一步细化内部电路板、散热片和线束支架等详细设计。
