带恒温控制的淋浴冲洗混水阀结构

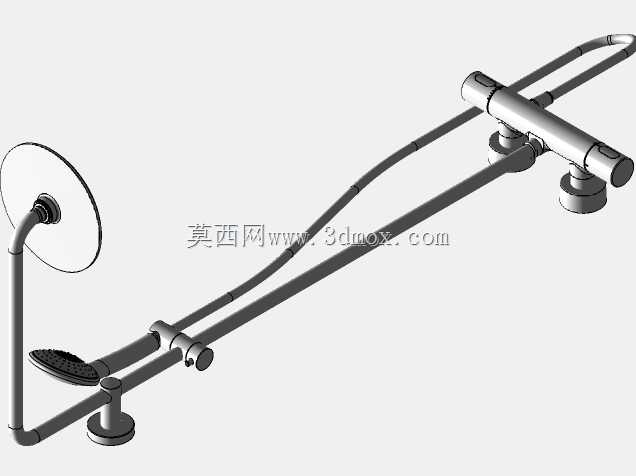

　　这套结构面向卫浴给水末端的恒温混水与手持冲洗场景，主体由墙装固定座、横向恒温混水阀体、上升弯管、顶喷连接臂、手持花洒及滑移支架组成。冷热水从墙内两个接口进入阀体后，在内部腔体内完成比例混合，再根据使用状态分流至顶喷或手持花洒。恒温模块的核心作用不是简单开关水流，而是在进水压力或温度波动时，通过感温元件推动阀芯调整冷热水开度，使出水温度维持在设定区间，降低洗浴过程中突然变烫或变冷的风险。

　　从实际安装角度看，横向阀体承担了主要定位功能，两个墙座间距决定了冷热水预埋管的中心距适配范围。建模时需要重点核对阀体背部接口的伸出长度、密封面位置以及与墙面装饰盖的避让关系。若接口过长，装饰盖无法贴墙；过短则会造成连接螺纹啮合不足，留下渗漏隐患。阀体两端的旋钮区域分别对应温度设定与流量切换，结构上要保证旋钮转动行程清晰、限位可靠，同时避免与墙面、管道或使用者手部发生干涉。

　　上升管路并非单纯装饰件，它既要把混合水输送到顶部出水端，也要承担顶喷臂和花洒支架的支撑。弯管曲率直接影响整体外观和水流阻力，折弯半径过小会增加局部压损，过大则会让产品显得臃肿。管路与阀体、固定座之间的连接处通常设置密封圈或锁紧结构，三维建模时应把装配顺序考虑进去，确保工人能够从正面完成拧紧操作，而不需要在墙后预留额外空间。顶部弯臂末端连接顶喷，接口方向决定了喷洒覆盖范围，关节处若带角度调节功能，还要校核转动后的极限姿态，避免顶喷与墙面或立管碰撞。

　　手持花洒支路包含软管、手柄、喷头面板和滑移固定座。滑移支架套在立管上，可根据使用者高度调整位置，但支架与立管之间必须保留适当阻尼，既要能顺畅滑动，又要在挂入花洒后不自行下滑。花洒手柄的重心、按键位置和软管接头方向会影响握持体验，喷头面板上的孔阵分布则决定出水形态。结构设计中需要关注手柄内部流道截面变化，避免急剧缩径造成噪声和压损。

　　在工程表达上，该模型把外露件与功能件之间的关系呈现得比较完整：阀体负责混水和温控，立管负责输水与支撑，花洒负责终端出水，固定座负责把载荷传递到墙面。各部件之间的边界清晰，适合用于卫浴产品结构评审、安装尺寸校核以及方案展示。对于选型人员而言，可据此判断墙面开孔范围、管路走向、操作空间和维护拆卸路径；对于建模人员而言，则可进一步细化阀芯腔体、密封槽、螺纹规格和表面分件，使数字样机更接近可制造状态。
