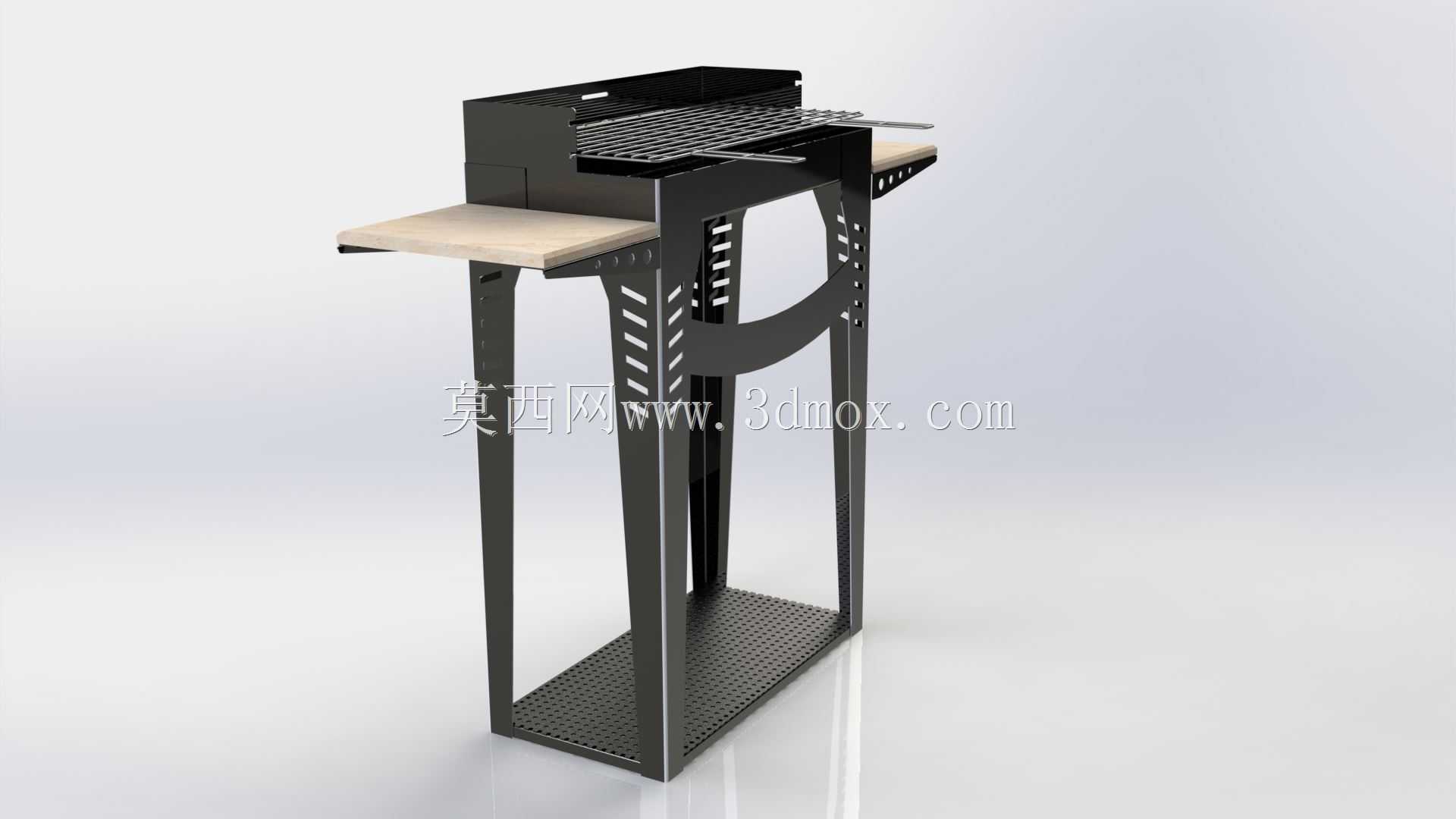

立式双侧置物台户外烧烤炉结构

　　这款立式烧烤炉采用高架钣金框架结构，主要面向庭院聚餐、营地餐饮、露台烹饪和小型户外活动场景。炉体被抬离地面，使用者在站立状态下即可完成翻烤、撒料和取放食材，避免频繁弯腰造成的操作疲劳。底部留有较高净空，既便于腿部靠近，也能减少地面潮气、尘土对炉体和食材的影响，同时让空气从炉体下方自然进入炭床，改善燃烧供氧条件。

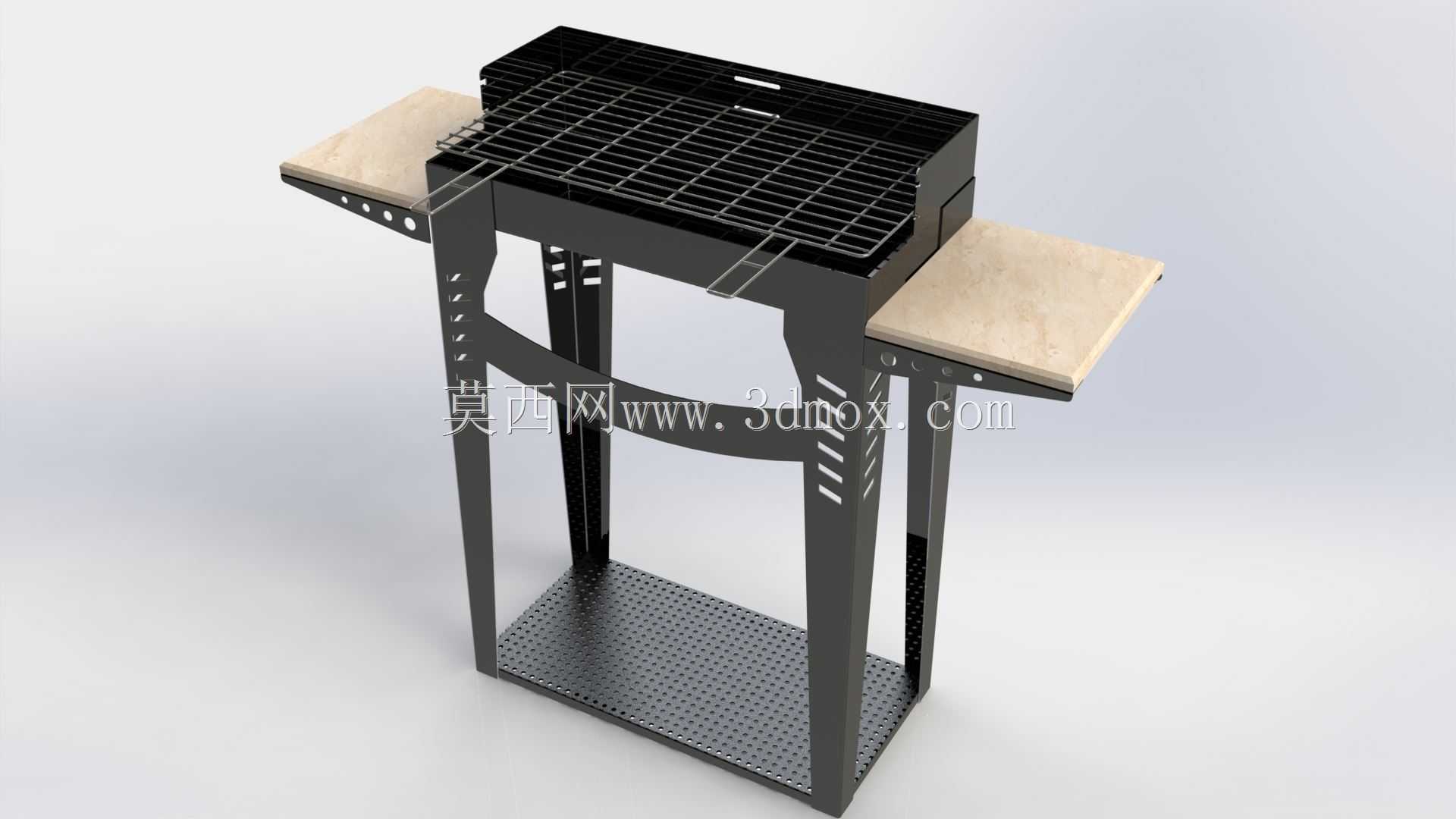

　　炉体上部为矩形炭烤区，格栅由密集金属条纵横排列构成，支撑面连续且缝隙均匀，能够承托肉块、蔬菜、海鲜和串类食材。格栅下方对应炭盒位置，热量以辐射和对流方式向上传递，食材与热源之间保持稳定距离，适合长时间慢烤，也便于通过调整炭量建立不同温区。炉体后侧和端部设置通风结构，可在不掀开烤网的情况下补充空气，降低炭火因缺氧而闷燃的概率。

　　两侧伸出的平板置物台是该结构的重要功能扩展。它们位于烤网左右两侧，高度与操作面接近，可临时放置调料瓶、餐盘、夹子、刷子或待烤食材，使操作者不必反复转身取物。侧板通过支架与主框架连接，边缘做了收边处理，板面平整，适合在有限场地内建立紧凑的备餐区。对于商用摊位或家庭聚会而言，这种布置能缩短操作动线，让取放、翻面、装盘在同一站位内完成。

　　支撑框架由四根立式支腿承担主要载荷，支腿之间设置横向连接和底部冲孔托盘。底部托盘可承接少量工具、备用炭块或清洁用品，冲孔形式在减轻重量的同时保留沥水、漏灰能力。支腿侧面可见连续孔位和加强折边，这类结构既用于装配定位，也能提高薄壁钣金件的抗弯刚度。整体受力路径清晰：烤网载荷传递到炉体边框，再由边框分配到四根支腿，最后通过支腿底部接触地面；横向连接件把单根支腿连成空间框架，抑制使用过程中的晃动和扭转。

　　从设计思路看，该模型强调可制造性与现场实用性。炉体、支架、侧板和托盘多采用平板折弯、冲孔和焊接或紧固件连接方式，外形规则，材料展开后便于激光切割、数控冲压和折弯成型。烤网与炉体之间保留可拆卸关系，清洁时可单独取出；炭盒区域与外部支架之间形成热隔离路径，减少热量直接传导到腿部和侧板。侧板没有采用复杂曲面，而是以简单矩形板配合斜撑实现承载，这使得备件加工和替换更加容易。

　　在外形尺寸与安装边界方面，设备占地由支腿外轮廓和两侧展开板共同决定。布置时不能只计算炉体投影，还要在左右侧板外侧预留取放物品的手臂空间，后侧保留通风和安全距离，前方留出操作者站立及通行区域。炉面高度应与人体肘部附近操作区相匹配，过高会使抬臂负担增加，过低则影响炭火观察。支腿底部应落在平整、耐燃、不易滑动的地面上；若在草地或软质地面使用，需要考虑脚垫或支撑垫板，以防止局部下沉导致炉体倾斜。

　　热安全边界同样需要在结构选型时关注。烤网正上方为高温区，侧板虽然可放置普通餐具，但不宜紧贴热源摆放易燃物品；炉体下部与周围可燃物之间应保留间隙。底部托盘用于承托工具时，应避免堆积过多炭灰，以免影响通风和清洁。模型中各板件之间的连接位置、孔位间距和折边高度，为后续工程出图、钣金展开、焊接工装设计以及样机试制提供了明确参考。

　　整体来看，该烧烤炉不是单纯追求造型的展示件，而是围绕户外烹饪流程组织功能：中央集中烧烤，两侧就近备餐，底部辅助收纳，高架框架改善送风与操作姿态。其结构语言简洁，零件形态适合常规钣金工艺，装配关系直观，便于在三维环境中继续校核承重、热区、人机高度和包装尺寸。
