可3D打印立式三杯风速传感装置

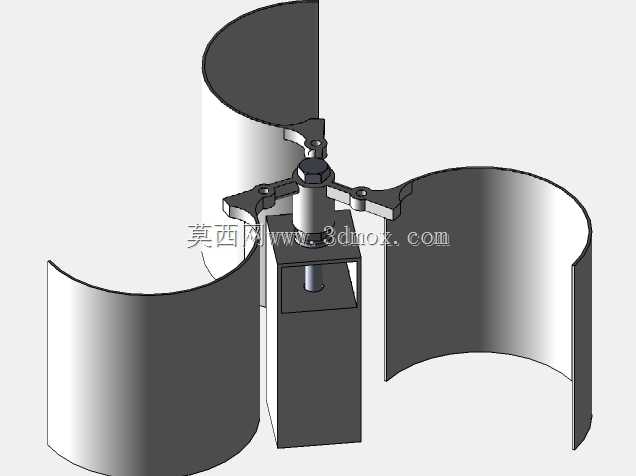

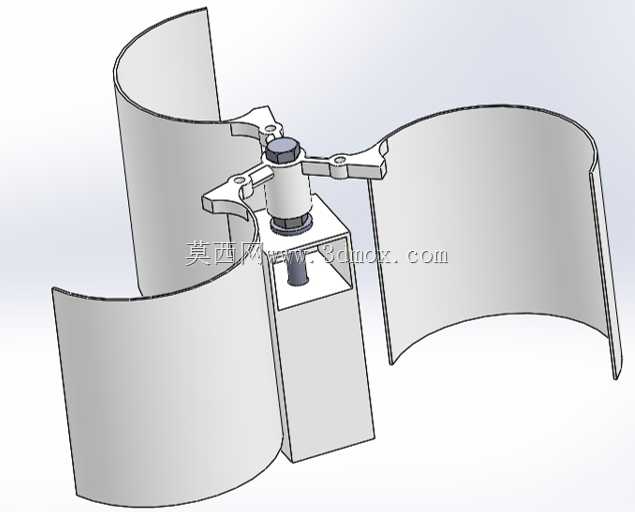

　　该风速传感装置采用立式三杯回转结构，核心风杯选用半圆柱曲面构型，三杯沿中心转轴周向120°均布，相比传统四叶风轮，在低风速区间即可获得稳定启动力矩，同时降低紊流工况下的转速波动，适配户外气象站、厂区通风廊道、农业大棚环境监测、小型风机出力校验等多类场景的风速采集需求。装置整体采用模块化拆分设计，所有外露白色结构件均适配FDM熔融沉积3D打印工艺，无需额外支撑即可完成打印成型，打印完成后仅需去除少量层纹毛刺，即可完成转轴与基座的装配，大幅降低小批量试制与个性化定制的加工门槛。

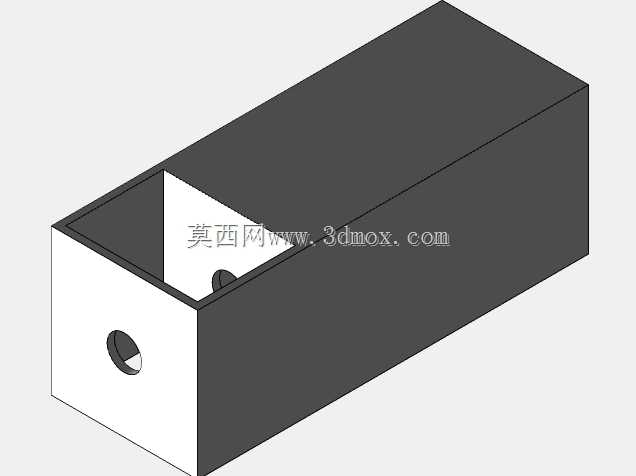

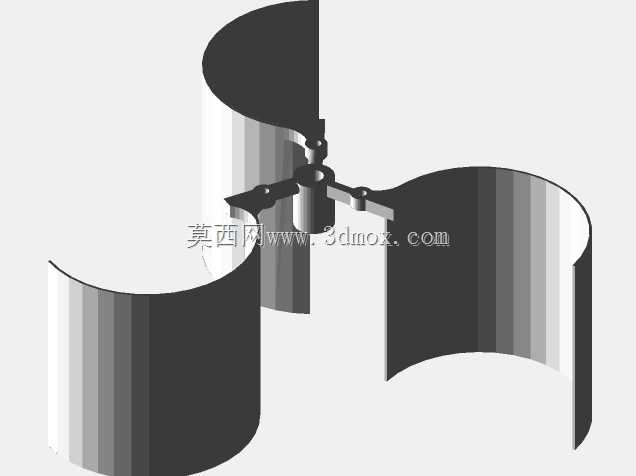

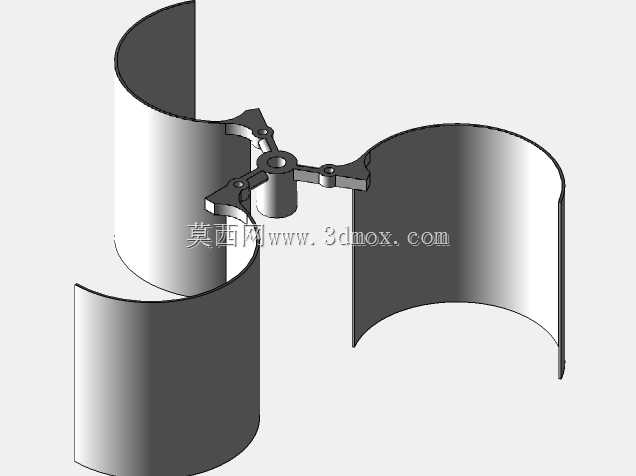

　　从结构设计逻辑来看，风杯与中心连接支架采用一体化悬臂布局，悬臂根部做了加厚过渡处理，抵消风杯受侧向风压时产生的弯曲力矩，避免长期回转过程中支架出现疲劳变形；中心转轴区域预留了标准轴承安装位，可搭配常用的微型深沟球轴承，将回转摩擦阻力控制在极低水平，保证风速测量的响应速度。装置下部为方形立式基座，内部预留了空腔，既可以容纳磁电感应或者光电式转速采集元件，也可容纳信号调理电路板，基座底部为平整安装面，四周预留装配孔位，既可以通过螺栓固定在气象观测支架顶部，也可直接放置在水平台面上完成临时测速作业。

　　在实际工况适配层面，半圆柱风杯的曲面线型经过优化，气流作用在杯体凹面与凸面时会形成稳定压差，推动转轴持续回转，转速与外界风速呈线性对应关系，经结构优化后整体测速精度可控制在5km/h范围内，完全满足民用环境监测、暖通空调出风口风速校验、户外作业环境风速预警等场景的使用要求。基座的方形构型相比圆柱底座拥有更好的放置稳定性，侧面预留的走线槽可将采集元件的引线从基座内部引出，避免引线外露被风拉扯或者被雨水侵蚀。

　　装配边界方面，风杯组件回转时的最大外径为三杯外沿的扫掠范围，安装时需要保证该扫掠区域内无遮挡物，避免周边构筑物干扰流场导致测量数据失真；基座的安装孔位间距适配常规的户外监控支架、气象立杆顶部法兰，无需额外制作转接件即可完成固定。3D打印选材上可根据使用环境选择PLA、ABS或者PETG耗材，室内临时使用可选PLA降低打印成本，长期户外部署可选用耐候性更好的ABS或者PETG，保证结构件在高低温、紫外线照射环境下不易老化变形。

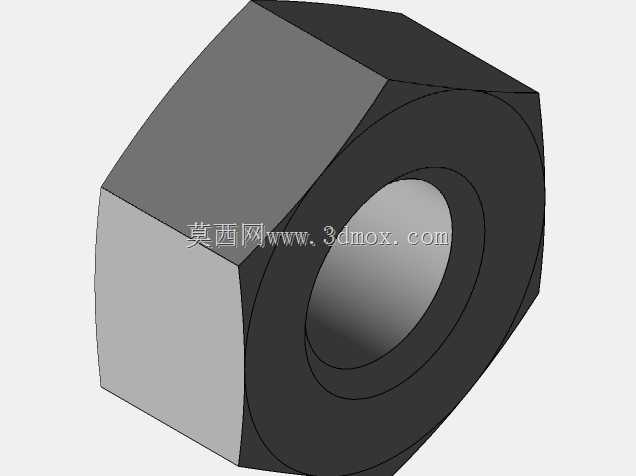

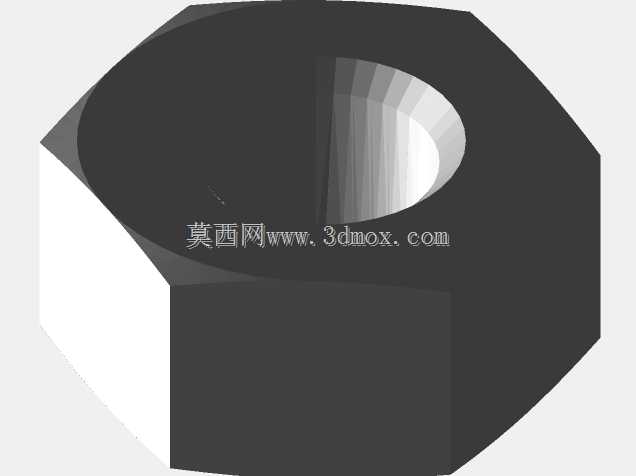

　　转轴顶部采用锁紧螺母结构，可对轴承的轴向间隙进行微调，既避免间隙过大导致转轴回转时出现窜动，也防止间隙过小增大转动阻力；风杯与悬臂的连接位置做了定位止口设计，打印完成后装配时无需反复对位即可保证三杯的周向角度一致，降低装配误差对动平衡的影响，减少高速回转时的振动与噪音。基座内部的元件安装位预留了通用安装孔距，可适配市面上多数微型转速采集模块，设计者可根据自身需求搭配不同的信号输出模块，将转速信号转换为标准的模拟量或者数字量信号，接入后续的采集显示系统。

　　该结构没有复杂的异形曲面与悬空结构，打印时无需为风杯曲面添加大量支撑，既节省打印耗材，也避免去除支撑时破坏风杯表面精度，影响气流动力特性。整体结构没有易损的精密传动部件，仅需定期清理轴承部位的灰尘并补充少量润滑脂，即可长期稳定运行，非常适合教学实验、DIY气象站搭建、小型工业现场风速监测等场景使用。
