格罗夫双探头超声波测距模组结构设计

　　这类双探头超声波测距模组常见于移动机器人避障、智能小车盲区检测、自动闸门靠近感应、料位余量判断、简易停车占位识别以及教学实验平台。它的核心作用不是单纯把两只发声收声元件摆在一起，而是通过发射端向外发出超声脉冲，接收端捕捉回波，再由控制电路换算声波往返时间，从而得到模组前方目标面的大致距离。相比红外或单点接触式检测，超声方案对透明物、深色物、光照变化不敏感，在粉尘、弱光和普通室内环境下更稳定；但在强吸声材料、斜镜面、近距离串扰以及温湿度波动较大的场合，测距结果会出现跳变，结构设计时必须给探头留出合理声学窗口，并在安装位置上避开设备自身框架反射。

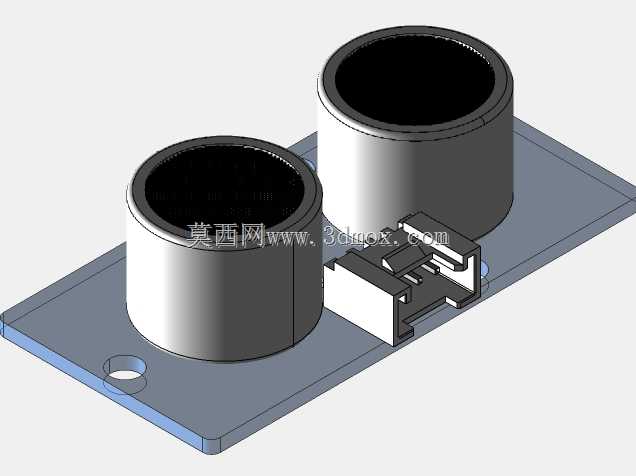

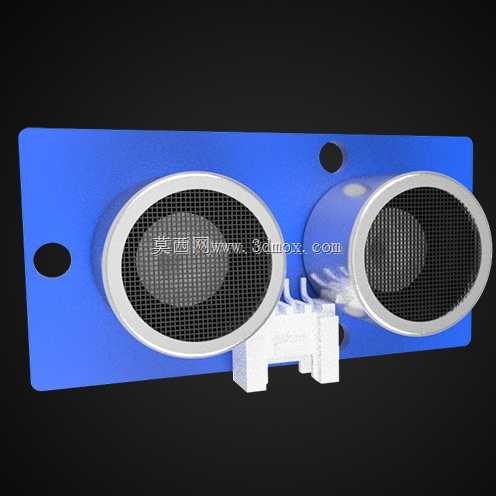

　　从三维结构看，模组由蓝色承载板、两只圆形超声换能器、白色插接座和板上固定孔组成。两只探头横向并列布置，形成明确的发射与接收分区，这种布局有利于在正面建立较对称的探测波束。探头外圈金属环与黑色网面构成声学端面，网面既保护内部压电陶瓷和振膜，又尽量减少对声波传播的阻挡。建模时不能只画外观圆柱，需要把探头前端网罩的凹陷、金属包边的圆角、探头根部与板面的贴合关系表达清楚；否则后续做外壳开窗、密封圈或防尘膜时，容易出现干涉或声学遮挡。

　　承载板是整个模组的安装基准。板面四角附近设置通孔，可直接通过螺钉固定在支架、设备面板或机器人壳体上。孔位决定了互换边界，做结构集成时应优先围绕这些孔建立安装坐标系，而不是以探头外圆作为定位基准，因为探头与板之间可能存在装配公差。板边到探头中心的距离、两探头中心距、探头前端相对板面的突出量，都会影响实际探测盲区和近场反射。若把模组嵌入深腔外壳，孔壁会像声导管一样改变波束，甚至把发射波直接反射回接收端，造成上电后持续有近距离假目标。

　　白色接插件位于两探头之间靠下位置，用于电源、触发信号和回波信号连接。它在模型中的价值不只是外观示意，更关系到线束走向和插拔空间。实际装机时，接插件下方和后侧需要预留手指或工具操作余量，不能被加强筋、电池仓或立柱贴死。若设备振动明显，还应在插座附近增加压线结构，避免线缆长期摆动把焊点拉裂。探头与插座之间的白色塑料隔离件也要按真实高度建模，它会影响板上局部净空，尤其在多层堆叠安装时不能忽略。

　　设计思路上，这类模组强调低成本、易装配和快速替换，因此承载板采用平直板式结构，没有复杂曲面；探头以规则圆柱为主，便于阵列布置和外壳开孔；接口集中在一侧，方便线束统一引出。做整机适配时，应把它视为一个带方向性的前端感知部件，而不是普通电路板。探头正面应尽量朝向被测区域，安装面保持水平或按需要设定俯角；若用于地面台阶检测，可让模组略微下倾，但要防止地面回波与目标回波混叠。若用于侧向避障，则要关注波束角，不能把它当成精确激光雷达使用。

　　外形尺寸与安装边界需要分三层控制。第一层是板的外轮廓和固定孔，决定它能否固定到目标支架；第二层是探头前端高度和直径，决定外壳开窗大小、沉台深度以及与防护罩的间隙；第三层是接插件高度和插接线束折弯半径，决定模组背部需要预留的维护空间。三维建模时建议分别建立安装基准面、探头声学面和接口插拔方向，后续装配检查会更清晰。若在探头前方加保护片，应优先选择薄而声学穿透稳定的材料，并与网面保留均匀间隙，避免局部贴紧造成灵敏度下降。

　　在工程选型阶段，还要结合设备速度判断安装高度。低速装置可以把模组装在较低位置，用于检测近处障碍物；高速移动设备则需要适当抬高并减小俯角，以获得更早的回波。多模组并排使用时，相邻探头可能互相触发，结构上应错开发射方向或设置隔挡，软件上也可配合分组触发。模型本身把两只探头、基板和连接器关系表达完整后，这些安装验证、外壳开孔和线束空间检查都能在三维环境中提前完成，减少样机阶段反复打孔、改支架和重新布线的工作量。
