自制卡丁车可调式脚踏操纵机构

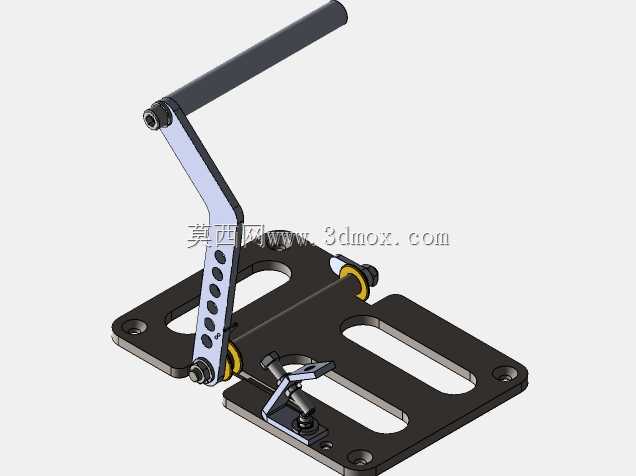

　　这套脚踏操纵机构主要面向CycleKart类自制卡丁车与轻量化休闲赛车的底盘搭建场景，用于替代市售成品踏板总成，解决自制车架在安装空间、杠杆比和踩踏行程上难以匹配的问题。在实际装车中，踏板组件承担驾驶员脚部的力输入与行程传递功能，可直接连接制动主缸或油门拉线，也可通过摇臂与拉杆连接后轮制动机构。底座采用平板式安装面，开设两条平行长圆孔，使整体组件能够沿车架纵向前后滑移，从而适配不同身高驾驶员的腿部伸展距离，也能在总布置阶段为转向柱和座椅位置留出调整余量。踏板臂与底座之间通过销轴形成回转副，铰接位置嵌入衬套类结构以降低转动阻力并减少侧向晃动。臂身沿长度方向排布多个等距调节孔，用于改变连杆或拉索端点的安装位置；孔位越靠近转轴，

　　输出端相同位移所需的踏板转角越大，适合追求长行程、柔和脚感的设定；孔位越靠外，机械增益越高，适合需要较小腿部力即可建立较高制动力的工况。这种多安装点设计使同一套结构能够在不更换零件的前提下覆盖多种主缸规格和制动管路特性。踏板顶部套有圆柱形防滑握把式踏面，表面提供连续摩擦接触，鞋底在踩踏过程中不易滑脱，同时圆柱形态允许脚部在不同角度下均匀施力。底座下方设置可调限位结构，通过螺栓与锁紧螺母确定踏板的最小和最大摆角，既可以避免踏板在释放状态下与车架底板或转向节发生干涉，也能限制全行程时主缸活塞不超出其规定工作范围。限位点经过位置校核后，可在装配阶段直接锁死，减少后期调试中的反复拆装。从结构受力路径看，

　　驾驶员施加的垂直载荷经踏板臂传递至销轴，再由底座两侧立板分散到底板，最终通过四个角部安装孔传入车架主梁。底板轮廓做了切角与开槽处理，在保证安装面刚度的同时去除了非承力区域材料，使组件整体质量控制在较低水平，符合自制卡丁车对簧下质量和整车轻量化的要求。建模过程中，回转副、长圆孔和多档调节孔均按实际装配关系建立，可直接用于检查踏板在全摆角范围内与底板、座椅前缘和防火墙之间的动态间隙。设计时先确定驾驶员踵点位置与踏板舒适操作区间，再反推底座安装边界和销轴高度，使踏板在初始位置时小腿与脚踝保持自然角度，在踩到底位置时膝关节仍留有少量余量，避免腿部完全伸直导致操控精度下降。对于车架制造者而言，该结构可直接焊接或栓接在钢管车架的地板横梁上；

　　若采用螺栓固定，长圆孔还能补偿车架焊接后的少量位置误差。组件外形低矮，不需要在车壳上开设过大的避让开口，适合复古风格或开放式座舱的小型卡丁车。整体设计没有采用复杂的冲压或铸造件，所有板件均可通过激光切割与钻孔完成，配合少量标准销轴、衬套和紧固件即可组装，降低了单件试制与小批量制作的门槛。在功能验证层面，可通过三维装配体模拟踏板从释放到极限位置的完整运动，确认连杆端点轨迹、限位接触状态以及安装工具的操作空间，从而在实际加工前排除卡滞、行程不足或装配干涉等常见问题。
