140毫米规格自行车碟刹制动盘结构

　　这款直径140毫米的盘式制动件，是轻型两轮车碟刹系统里直接承担摩擦减速的核心旋转件，常见于城市通勤车、折叠车、公路车以及小轮径越野车型的前轮或低负载后轮位。它的工作逻辑并不复杂：轮组转动时制动盘随花鼓同步旋转，卡钳内的来令片在油压或拉线驱动下从两侧夹紧盘面，通过接触面的滑动摩擦把车轮的动能转化为热能耗散，最终实现减速或驻车。和轮圈刹车相比，盘式制动把摩擦工作面从车圈外缘转移到独立金属盘上，既避免了泥水、沙尘直接附着在制动面造成刹车力骤降，也减少了长下坡过程中车圈发热导致的爆胎风险，在湿滑路面和非铺装路况下的制动稳定性优势十分明显。

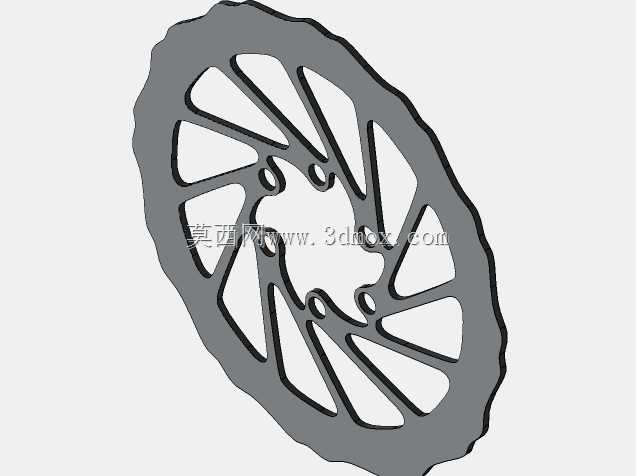

　　从结构外形看，该制动盘采用外圆带连续波浪齿形的轮廓设计，而非完整正圆。这种轮廓并非单纯的外观造型：一方面，波浪形边缘在盘体旋转时可以持续切割周边空气，形成更顺畅的对流通道，把摩擦产生的热量快速带走，降低长时间制动后来令片和盘面的热衰减幅度；另一方面，断续的外边缘能在制动初期刮除来令片表面附着的磨屑与泥水，让摩擦系数更快进入稳定区间，同时也能在保证整体刚性的前提下去除多余材料，降低盘体自身的转动惯量——对于轮组这类旋转部件而言，减重带来的加速响应提升要比同等重量的车架减重更直接。

　　盘面内部采用放射状镂空筋条布局，多道弯曲的支撑筋从中心安装座向外缘延伸，把整个盘面分割成若干大小不一的镂空窗口。这种镂空设计首先服务于散热：连续制动时盘面温度会快速升高，大面积镂空既增加了盘体与空气的接触面积，也让热量可以从内外两侧同时散出，避免局部热量集中造成盘面翘曲变形。其次，镂空窗口为摩擦产生的磨屑提供了排出通道，防止金属碎屑夹在来令片与盘面之间造成异常磨损或制动异响。支撑筋的走向和宽度经过受力优化，既不会因为筋条过窄导致制动时盘面发生明显形变、出现刹车手感发软的问题，也不会因为材料冗余而额外增加重量。

　　中心区域是与花鼓对接的安装接口，预留了多个装配孔位。实际装车时，这些孔位需要与花鼓法兰上的安装孔一一对齐，再通过锁紧螺钉把制动盘固定在花鼓上，保证盘体与轮轴的同轴度。如果同轴度偏差过大，盘体旋转时会出现端面跳动，轻则导致卡钳蹭碟、骑行时产生持续摩擦阻力，重则会让来令片局部偏磨，缩短使用寿命。不同品牌、不同规格的花鼓，其安装孔的分布圆直径和孔位角度往往存在差异，因此在适配不同轮组时，往往需要根据目标花鼓的接口尺寸调整安装孔的位置或孔径，这也是这类通用制动盘在结构设计时预留适配余量的核心原因。

　　140毫米的直径属于碟刹盘里的小规格尺寸，更小的摩擦半径意味着在相同卡钳夹紧力下，能提供的制动扭矩相对有限，但它的优势也同样突出：重量更轻、转动惯量更小，对小轮径车型的车架和前叉安装空间要求更低，同时风阻表现也更优。这类规格通常搭配对散热和极限制动力要求不高的城市通勤、休闲骑行场景，或者作为整车的前轮配置，与后轮更大直径的制动盘形成制动力分配，避免后轮过早抱死出现侧滑。

　　从工程建模的角度还原这类零件时，首先要锁定的是外圆直径与中心安装基准，保证盘体的旋转中心与装配基准重合；其次要准确还原波浪外缘的曲线轮廓和内部镂空筋条的壁厚，这些特征直接决定了盘体的结构强度和散热表现；最后还要关注安装孔的位置度与端面平面度要求，这两项公差是装车后能否正常工作的关键。盘面本身需要具备足够的硬度和耐磨性，同时还要有良好的热稳定性，避免反复冷热循环后出现变形或裂纹，这类零件通常选用不锈钢或专用合金钢材料，经冲压、热处理和平面磨削加工成型，保证摩擦面的平整度和耐用性。

　　在整车装配层面，制动盘与卡钳的配合间隙也需要重点考量。盘体厚度要与卡钳内来令片的初始间距匹配，过厚会导致卡钳无法正常安装或全程蹭碟，过薄则会让活塞行程过大，造成刹车手柄空程变长、手感变软。同时盘体的外圆直径不能超过卡钳的最大兼容尺寸，否则旋转时会与卡钳本体发生干涉。对于结构设计人员来说，这类制动盘的三维模型不仅可以用于整车的干涉检查和装配验证，也能作为卡钳选型、花鼓接口设计以及轮组布局校核的基础参考，帮助在设计阶段就规避装配冲突和性能匹配问题。
