五百万像素USB视觉采集摄像头模组

　　该模组属于嵌入式视觉采集类硬件，核心采用MI5100感光芯片，五百万像素的解析能力可覆盖多数工业现场的图像采集需求，适配USB2.0传输接口，无需额外采集卡即可直接接入工控机、嵌入式主板等设备，大幅简化视觉系统的布线与硬件架构。镜头部分选用100度视场角的光学组件，1/2.5英寸的靶面尺寸与感光芯片匹配度较高，可在近距离工位获取较大范围的画面，常见于流水线工件定位、条码识别、外观初检、小型设备状态监控等场景，也可嵌入自助终端、智能安防设备、教学实验平台中作为图像输入单元。

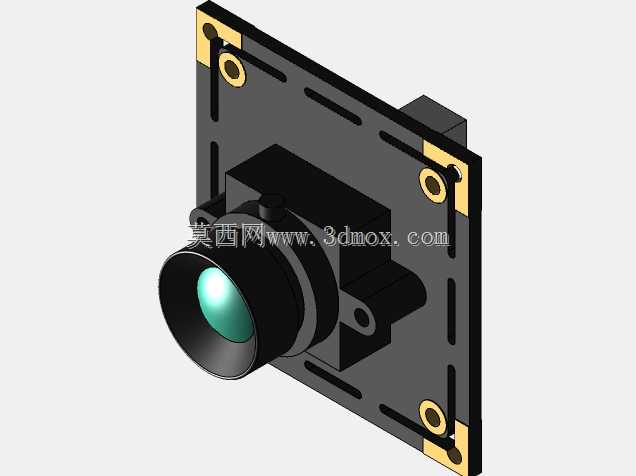

　　从结构设计来看，模组采用PCB基板作为承载主体，板边预留四个对称布置的安装孔，孔位周边做了露铜加固处理，可直接通过铜柱或螺丝固定在设备壳体内部，安装孔的跨距经过标准化设定，兼容多数通用视觉模组的安装位，便于旧设备改造时直接替换。镜头座通过卡扣与定位柱固定在PCB正面，同轴度公差控制在较小范围内，可避免光轴偏移导致的画面边缘虚焦，镜头与座体之间预留调焦余量，装配时可根据实际工作距离旋转镜头调整焦距，锁紧后即可固定光路。PCB背面布置有电源管理、信号处理等贴片元件，元件布局避开安装孔与镜头投影区域，防止装配时出现干涉，USB接口从板侧伸出，接口边缘做了加固焊盘，可承受多次插拔的外力，降低长期使用后的虚焊风险。

　　外形尺寸方面，PCB板采用方形布局，板边开槽既可以减轻整体重量，也能在部分安装场景中避让设备内部的加强筋或走线，整体厚度控制在较低水平，镜头突出板面的高度经过测算，可适配内部空间紧凑的设备腔体。安装边界上，四个安装孔的中心距形成标准方形固定区域，选型时只需确认设备内部预留的平面空间大于PCB外形尺寸，且镜头前方无遮挡物即可完成布置，无需额外设计复杂的转接支架。模组的工作功耗较低，可直接通过USB接口取电，无需额外外接电源，进一步减少设备内部的接线点位。在实际结构设计中，该模组的三维模型可直接导入设备总装图中，用于校验镜头视场是否被设备外壳遮挡、安装孔位是否与周边零件冲突、USB线材的弯曲半径是否满足布线要求，也可模拟不同安装高度下的画面覆盖范围，提前调整模组的固定位置，避免样机制作完成后再返工修改结构。镜头部分的曲面造型与PCB的平面特征在模型中均有完整还原，细节包含板边的定位缺口、接口的内部针脚轮廓、镜头座的加强筋结构，可直接用于生成工程图与安装指导文件。
