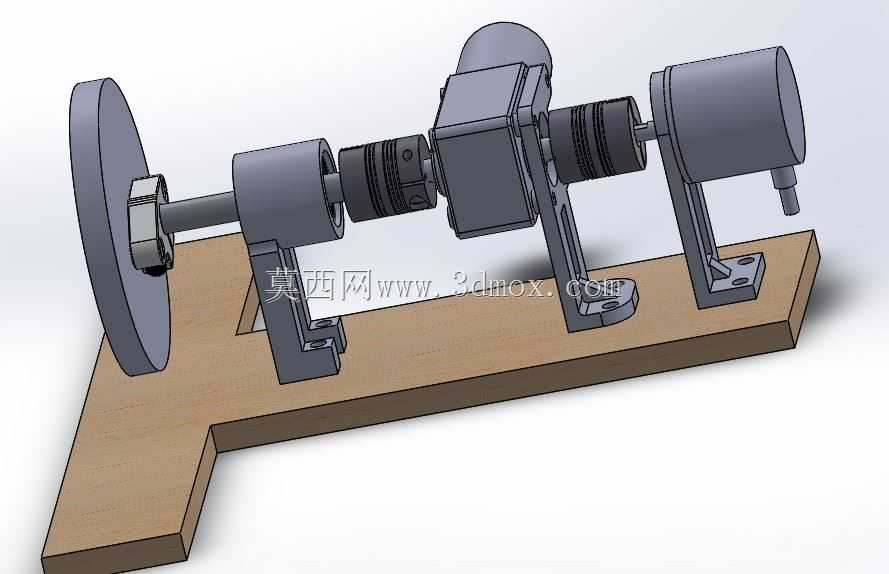

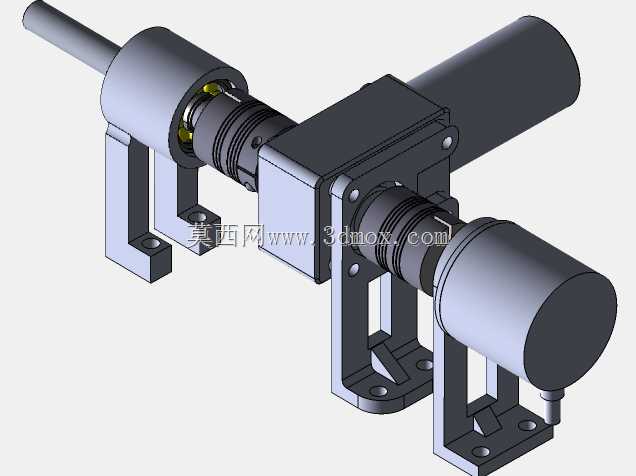

这套轴系结构把直流驱动、弹性联轴、位置反馈和端部执行件整合在同一块安装基板上,常见于教学实验台、小型回转工位、低速送料辊以及需要验证闭环位置控制的自动化单元。实际使用中,电机输出的扭矩并不直接挂在负载端,而是通过两段弹性联轴器分别连接电机轴、中间支撑段和编码器侧轴,这种布置能把安装不同心、轴端跳动和轻微冲击隔离开,避免编码器轴承承受额外径向力。

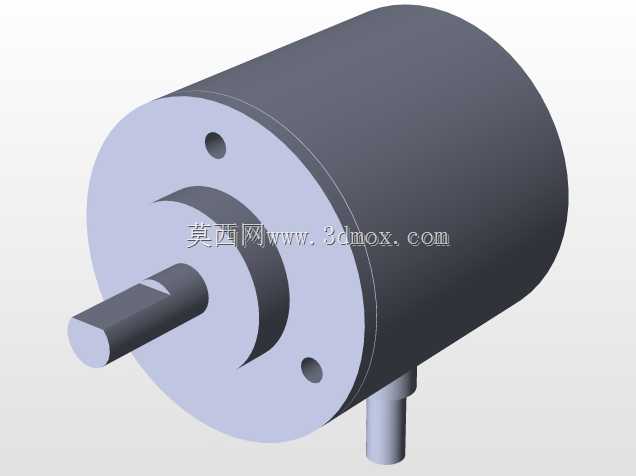

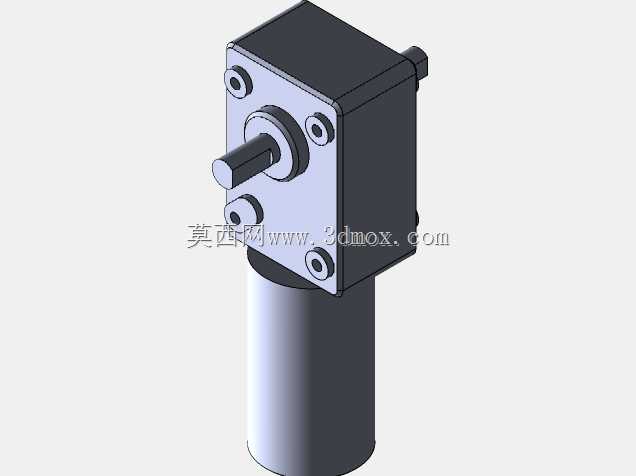

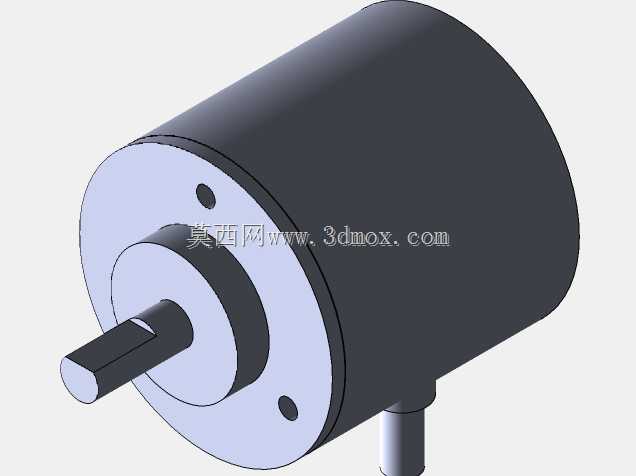

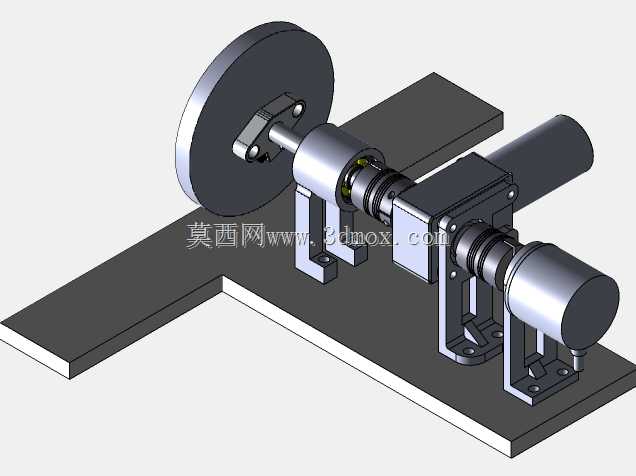

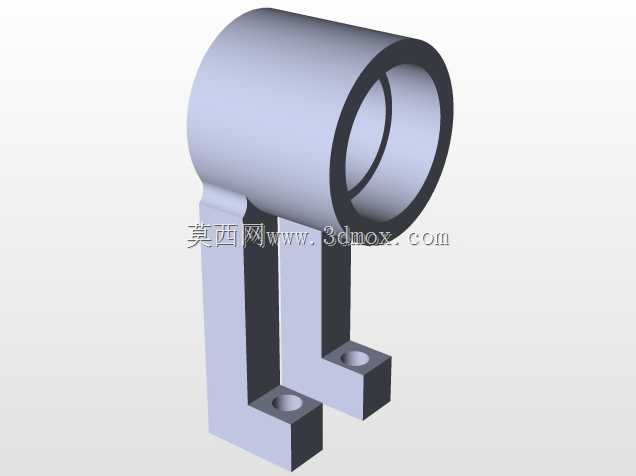

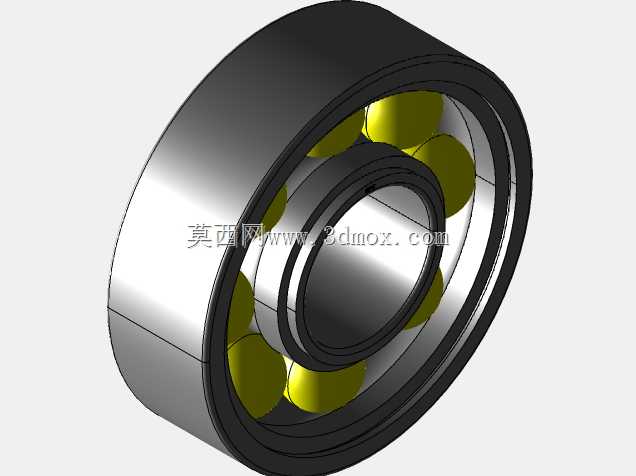

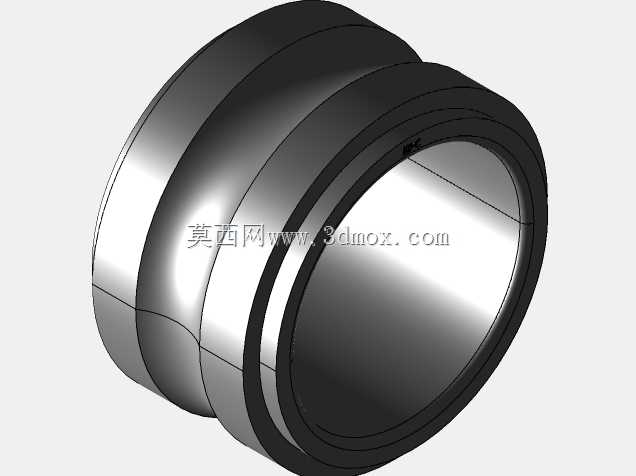

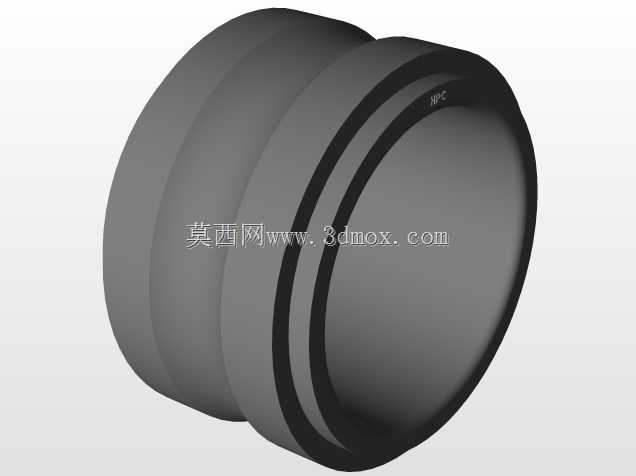

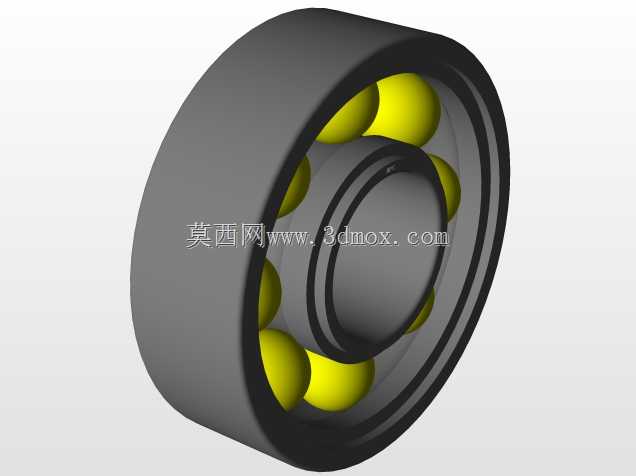

从结构功能看,左侧圆盘可作为手轮、惯性轮或简易负载盘,用于手动盘车、模拟转动惯量,也可在调试阶段观察转速与转向。中间的方形部件为编码器安装座,编码器通过联轴器与轴系保持同步,能够把转角、转速或相对位置反馈给控制系统;右侧直流电机提供动力,两个立式轴承座承担径向支撑,使旋转轴线在全长范围内保持稳定。底座采用L形板式结构,既给各支座提供统一安装基准,也预留了向设备台面固定的边界,装配时不需要再为每个支座单独找正。

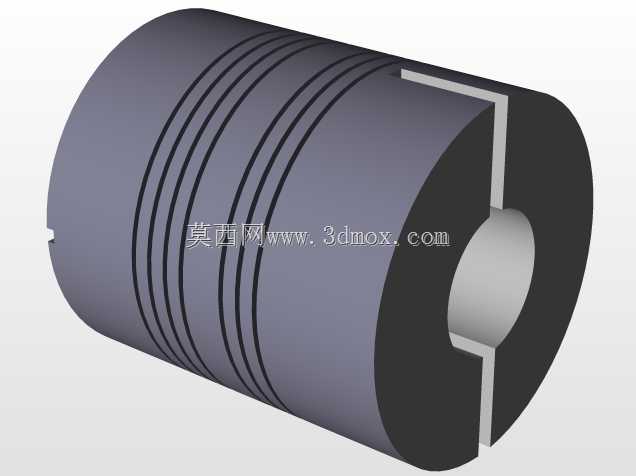

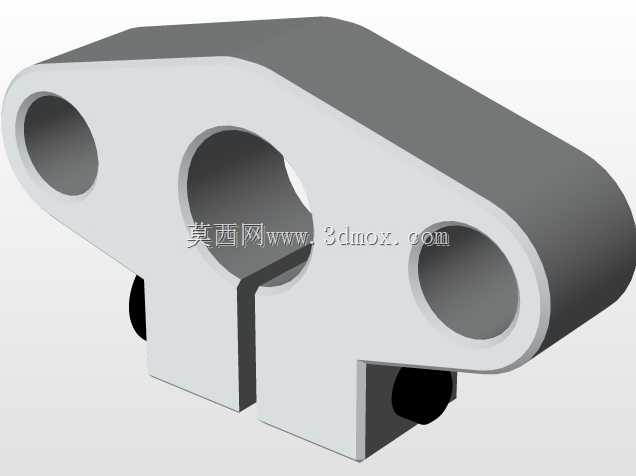

设计思路上,优先保证的是同轴度和可维护性。轴承座、编码器座和电机座都以底板平面为定位基准,支座底面与板面贴合,螺钉孔位决定横向位置;联轴器选用带弹性体的剖分或夹紧形式,能够补偿少量轴向窜动和角度偏差,同时在过载或卡滞时提供一定缓冲。编码器侧不传递大扭矩,因此该处联轴器更强调跟随精度和背隙控制;电机侧联轴器则需要承担动力传输,对扭转刚性和夹持可靠性要求更高。
外形与安装边界方面,整体呈长条状水平布置,长度方向由左侧圆盘、轴承座、编码器座、右侧联轴器和电机本体共同决定,高度方向主要受电机外径、轴承座中心高和圆盘半径影响。安装时需要在底板下方留出螺钉头或螺母空间,在电机尾部留出接线与散热空间,在编码器侧留出线缆弯折半径;左侧圆盘外缘不能与设备护罩或机架发生干涉,盘车区域还要避免操作人员衣物被卷入。轴系中心高一旦确定,联轴器、轴承座和电机座的配合面就要按同一高度链校核,否则强行锁紧会造成轴弯曲、轴承发热或编码器读数异常。
工程建模时,旋转轴线应作为主基准,先确定两端负载与电机的接口尺寸,再反推轴承座跨距和编码器安装位置。轴承座跨距过小会削弱支撑刚度,过大则会增加轴的挠度;对于轻载低速场景,可按轴径、悬臂长度和联轴器重量综合估算挠度,把编码器所在轴段的跳动控制在反馈元件允许范围内。底板厚度也要结合支座螺钉规格和整体振动要求选取,过薄会在启停时产生共振,过厚则增加重量和加工成本。
这类结构的价值不在于复杂零件数量,而在于把动力、支撑、反馈和负载边界清晰地组织起来。结构工程师可以在此基础上更换电机功率、调整轴径、替换编码器分辨率,或把左侧圆盘改成同步带轮、摩擦轮、夹具转盘;电气工程师则能依据轴端连接方式和脉冲反馈路线完成闭环调试。三维模型中保留的支座、联轴器、轴段和底板相对位置,可直接用于干涉检查、安装空间评估和外购件选型核对。
