DIN35导轨PCB板快拆固定支架

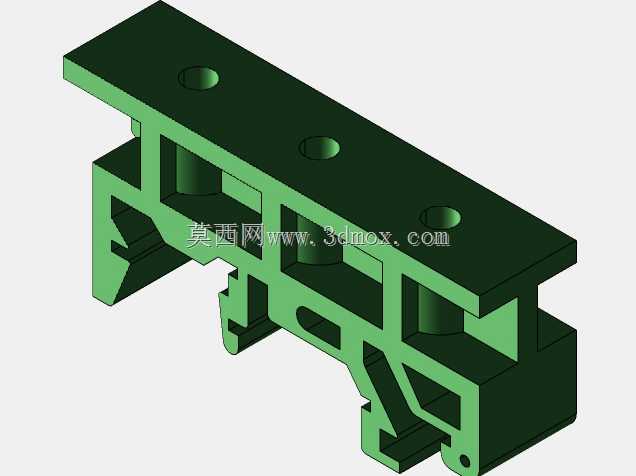

　　在工业控制柜、PLC端子排排布、传感器信号调理模块以及小型嵌入式测控装置的内部安装中，DIN35mm标准导轨几乎是所有电气工程师绕不开的基础安装界面。传统PCB板若要固定在这类导轨上，往往需要额外加装金属转接板、铜柱和多组螺丝，不仅占用柜内纵深空间，在批量装配与后期维护拆换时也会耗费大量工时。这款快拆式浇注导轨支架，正是针对这一现场痛点设计的PCB承载转接件，它把导轨卡接结构与PCB板支撑面整合为单一注塑构件，让电路板可以像标准断路器一样直接扣装在导轨上。从结构上看，支架上部是一块平整的承载平台，平台上预留了三个等距布置的沉头安装孔，孔位按照常见的窄款PCB板安装孔距排布，可直接穿过M3或M4规格螺丝将电路板锁紧在支架顶面。

　　平台下方的主体部分采用了多道纵横交错的加强筋布局，这种镂空筋格设计一方面大幅降低了实体塑料的用量，避免注塑成型时因壁厚不均产生缩痕与内应力，另一方面在受力方向上形成了稳定的桁架式支撑，即便PCB板上搭载了较重的继电器、接线端子或滤波电容，支架也不会出现明显的弯曲变形。支架与DIN导轨配合的核心在于下部的弹性卡扣结构。其一侧设计为带钩状限位的固定卡边，另一侧则是带有倾斜导向面的弹性悬臂。安装时先将固定卡边勾住导轨一侧的卷边，再顺势按压支架另一侧，弹性悬臂顺着导轨斜面滑入并自动回弹卡紧，整个过程无需任何工具，单手即可完成。拆卸时只需用一字螺丝刀或直接用手指拨动弹性悬臂上的施力位，使其脱离导轨卷边，即可将支架整体取下，这种结构在频繁改线、

　　模块替换的实验台架与样机调试场景中尤为实用。在安装边界方面，该支架严格适配国标EN60715规定的35mm宽度、7.5mm高度的TH35型标准导轨，卡接后支架底面与导轨顶面贴合紧密，左右方向的窜动间隙控制在很小的范围内，避免设备运输振动过程中出现支架滑移。承载平台的长度与宽度经过匹配性设计，能够覆盖多数宽度在20mm至40mm之间的小型控制板、信号转换板与传感器调理板；平台顶面距离导轨基准面的高度经过核算，既保证了PCB板底部焊点与金属导轨之间有足够的电气安全爬电距离，又不会让整体安装高度过高而影响柜内走线空间。设计过程中需要重点考量塑料材料的力学性能与长期蠕变表现。弹性卡扣的悬臂厚度、根部圆角以及卡扣行程都经过反复校核：

　　厚度过大则装配按压力过高，现场操作手感生硬；厚度过小则长期卡接后容易发生塑性松弛，导致卡扣松动。筋格的排布方向也并非随意设置，主加强筋沿导轨长度方向贯通，承担PCB板上元器件的主要垂向载荷，横向筋则连接两侧卡扣壁，抑制支架在拧紧螺丝时的侧向张开变形。三个沉头孔的沉台深度做了限位设计，螺丝锁紧后头部不会高出承载平面，避免顶触PCB板底面的焊点或贴片元件。在实际工程应用中，这类支架广泛用于分布式IO模块、工业总线转换网关、小型开关电源、信号隔离变送器以及传感器专用的前端处理电路板。相比螺丝固定式的安装方案，它让柜内的设备排布更加灵活，后期增加或删减功能模块时，只需在导轨空余位置扣装对应支架即可，无需在安装板上重新钻孔攻丝。对于三维建模与结构设计人员而言，该模型也提供了一个典型的注塑件卡扣设计参考：如何在满足装配约束的前提下平衡脱模斜度、卡扣弹性与整体刚性，如何通过筋板布局替代实心厚壁以兼顾轻量化与强度，这些设计思路都可以迁移到其他导轨安装类电气配件的开发中。支架整体棱角处均设置了工艺圆角，既有利于塑料熔料在模腔中的流动填充，也能避免装配时锐边划伤操作人员的手部或导线绝缘层。
