自行车车把双环锁紧夹座结构设计

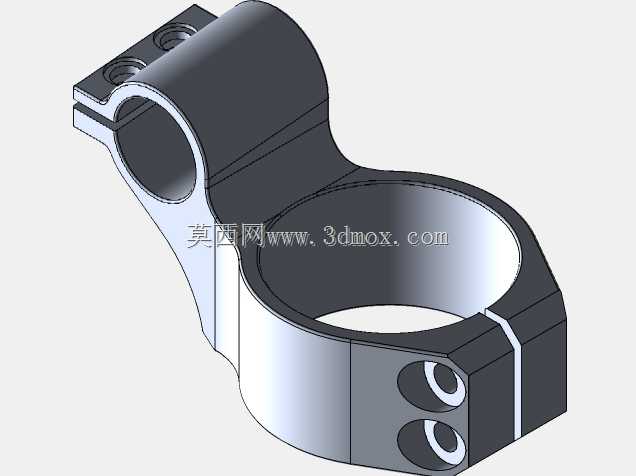

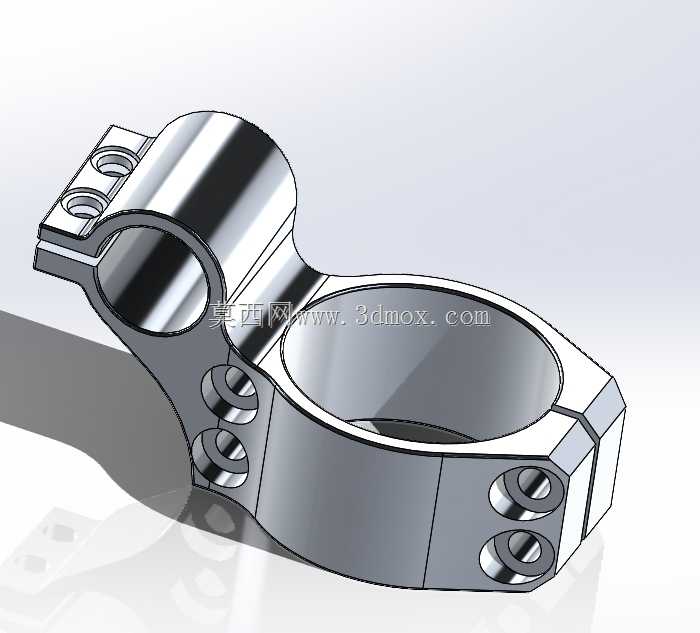

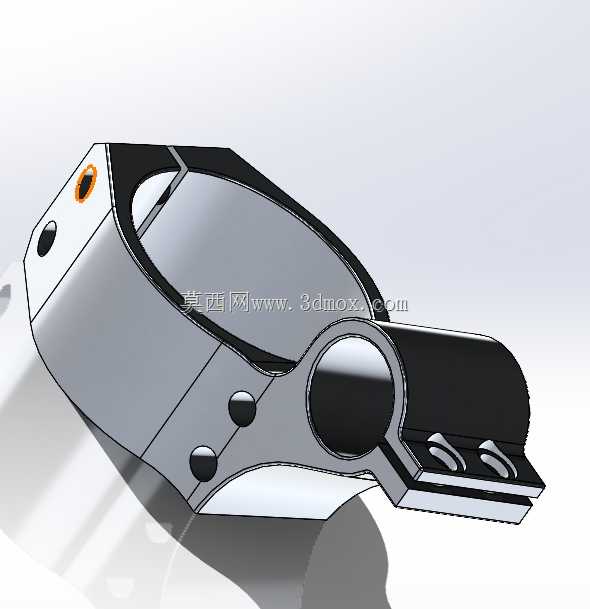

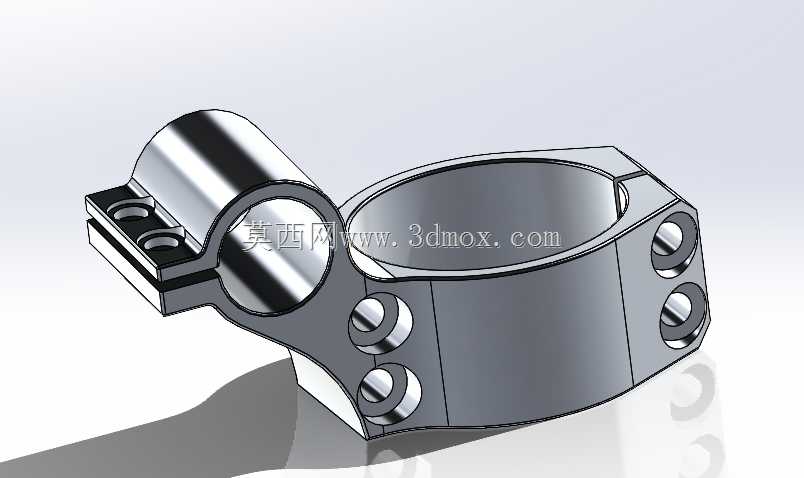

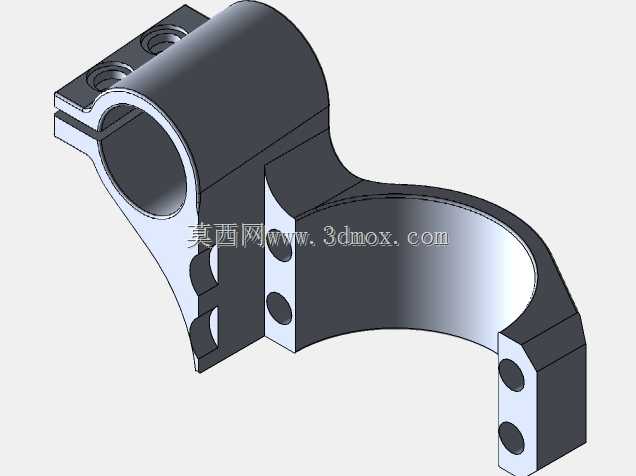

　　该夹持件属于两轮骑行装备上的典型连接锁紧部件，整体采用双半环抱合的结构形式，通过螺栓预紧产生径向抱紧力，实现不同直径管件之间的刚性连接，常见于车把与操控附件、副把、灯架或仪表支架的转接固定场景。从结构布局看，零件包含两个不同内径的圆弧夹持孔，大孔用于穿过直径较大的主管件，小孔用于固定直径较小的杆件或附件，两孔之间通过一体成型的连接臂过渡，避免分体装配带来的同轴度偏差与松动风险。夹座的开口侧布置了多组螺栓孔，其中大孔开口端设置上下两组平行螺栓孔，小孔侧也预留对应的锁紧孔位，装配时通过交替拧紧螺栓，可让两个半环抱爪均匀收缩，保证抱紧力沿圆周方向分布更均衡，减少局部应力集中导致的管件压痕或夹座开裂。在实际使用中，

　　这类夹座需要承受骑行过程中的颠簸振动、转向扭转以及附件自重带来的附加载荷，因此结构设计上在孔壁外侧、连接臂转角处都做了加厚处理，螺栓孔周边增加凸台来提升螺纹啮合长度与局部强度，避免长期交变载荷下出现螺纹滑牙或根部断裂。外形轮廓并非规则圆柱，而是在夹持孔外侧加工出平直的安装基面，既可以让螺栓头部贴合更稳，也能在需要时为外接附件提供平整的定位面。安装边界方面，两个夹持孔的中心距是核心装配尺寸，直接决定所连接两根管件的相对位置；夹座整体宽度、开口间隙以及螺栓孔的分布间距，决定了其在车把上的占用空间，选型时需要核对管件外径范围，保证螺栓在未完全锁紧时夹座能顺利套入管件，拧紧后又能提供足够的抱紧力而不超出螺栓的许用拉伸行程。从建模逻辑上，

　　圆弧内孔需要与目标管件外径保持合理的间隙配合，开口槽宽度要兼顾装配便利性与锁紧行程，螺栓孔的位置度需要保证装配时螺栓能顺畅穿过两侧凸台，不会出现别卡现象。零件表面的棱边均做了倒角处理，既去除加工毛刺，也避免应力集中。这类夹持结构相比单环固定件，优势在于可以一次性完成两个不同方向管件的连接，减少装配零件数量，同时一体结构的刚性更好，在振动工况下不易出现相对转动。设计时还需要考虑夹持力对薄壁管件的影响，孔壁与管件的接触面积越大，单位面积压强越小，越不容易夹伤管件，因此该夹座的内孔采用整圆弧包络设计，接触角度超过一百八十度，相比局部顶丝固定方式更适合碳纤维或薄壁铝合金管件。在装配工艺上，多螺栓布置要求操作人员按对角线顺序分次拧紧，逐步让抱爪收缩到位，避免单侧受力导致夹座偏斜、孔位不同轴，进而影响后续附件的安装精度。整体结构没有复杂的曲面特征，加工时可采用金属坯料铣削成型，也可根据批量需求采用锻造后精加工的方式，在保证强度的同时控制生产成本。
