开源可3D打印遥控竞速赛车结构设计

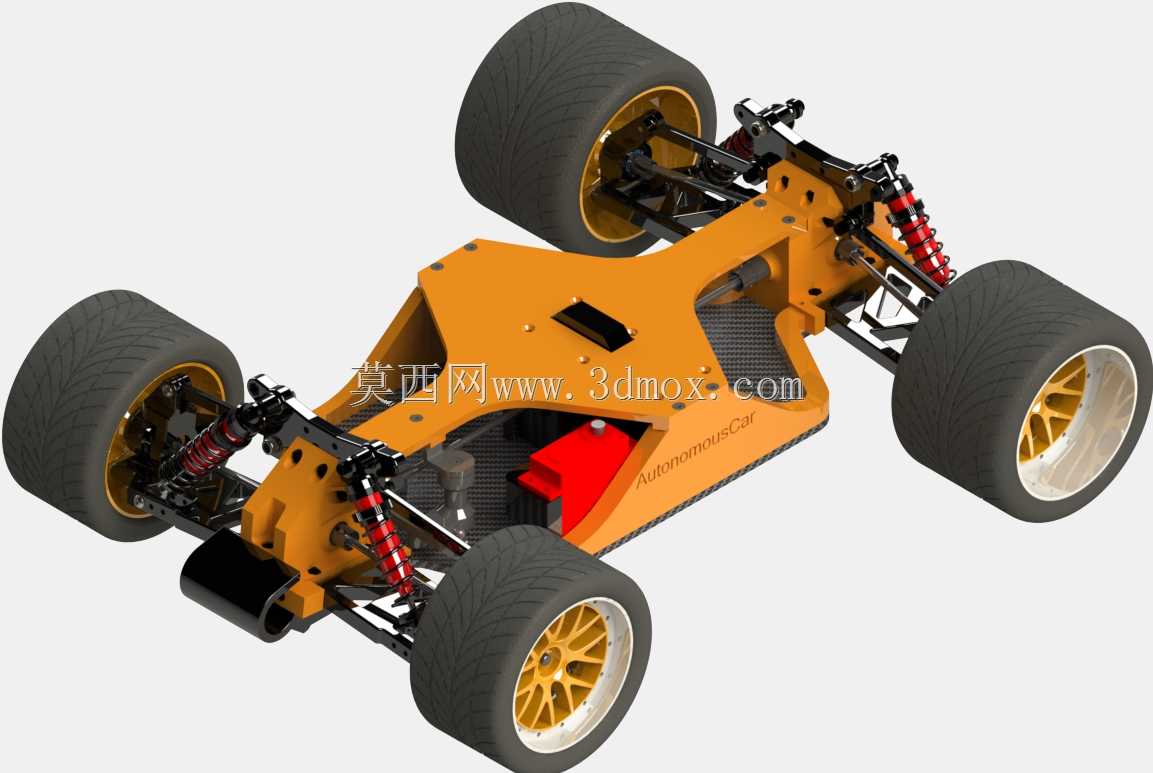

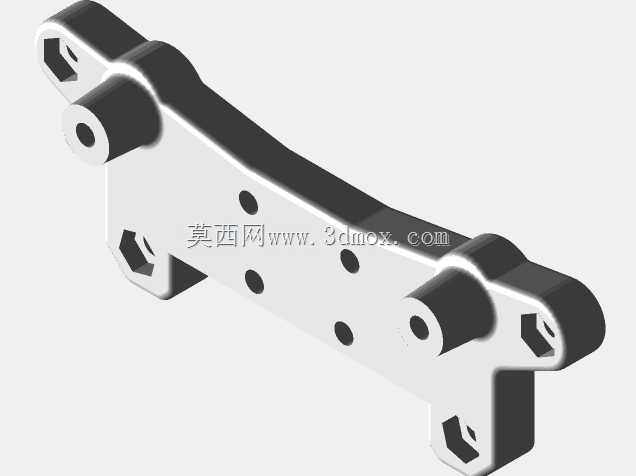

　　这套模型面向可自行制造的小型遥控赛车开发，核心目标是把整车拆分为适合桌面级增材制造的零件，同时保留真实车辆的悬架、转向与传动布局。整车采用中置开放式底盘思路，主承托板为一体化异形结构，前部留出转向机构与前悬安装位，中部布置电子调速器、接收机与电池仓，后部承担电机、减速齿轮及后悬载荷。底盘表面开设多处减重孔与装配槽，既降低打印耗材消耗，也为线束穿行、螺丝沉头和设备固定提供明确边界。

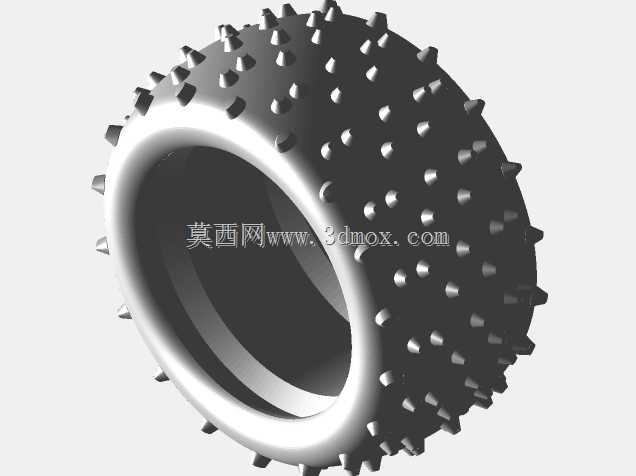

　　行走系统采用四轮独立结构，前后悬均设置摇臂、拉杆、阻尼弹簧与轮毂支座。弹簧以红色外露形式呈现，安装角度经过倾斜布置，可在车轮受冲击时把垂向力分解为摇臂摆动力，模拟真实越野竞速车型的吸震过程。前轮带有转向节与横拉杆连接点，可匹配舵机摇臂实现阿克曼转向几何；后轮保留半轴与差速器安装空间，便于把动力从电机传递至两侧轮毂。轮胎采用宽胎面与深胎纹设计，轮毂为多辐条造型，轮心预留轴承与轴套配合位，能够在拆装时保证同轴度。

　　从实际使用场景看，这类结构适合教育实验、创客开发与车模改装验证。设计者可先打印底盘、摇臂、轮毂支座等非高载零件，再配合金属螺丝、轴承、弹簧、齿轮和动力电子件完成装配；也可在现有结构上调整轮距、轴距、避震倾角和电池位置，测试不同重心对弯道稳定性、直线加速及越障能力的影响。由于零件边界清晰，改装者能够单独替换损坏的摇臂或转向块，而不必重做整个底盘，这对小批量试制和反复迭代非常实用。

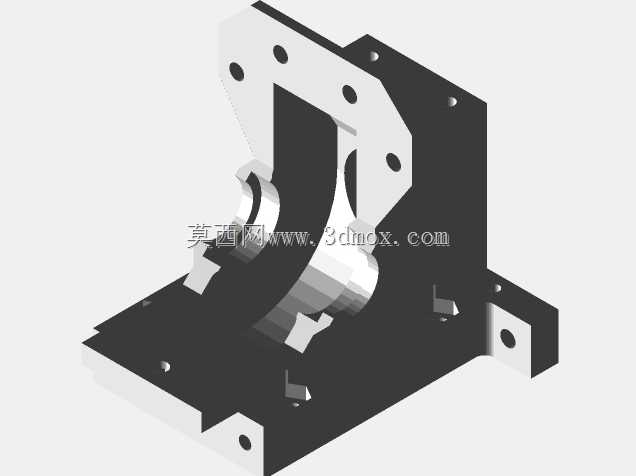

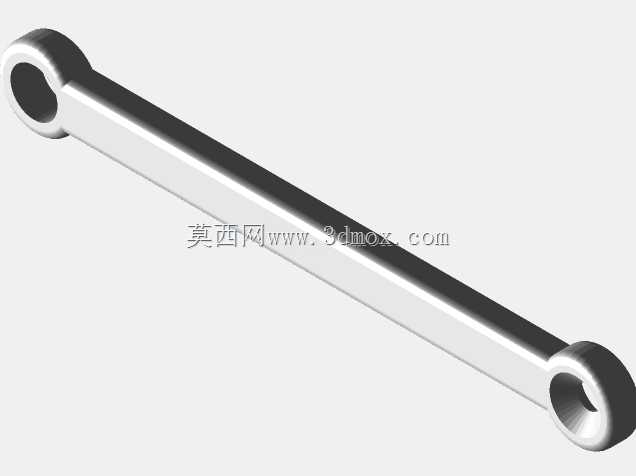

　　建模时需要重点控制装配间隙。底盘上的悬挂支点应保留摇臂转动空间，避免打印层厚造成孔位偏小；转向拉杆两端要预留球头或销轴活动量，保证左右轮在极限转角下不与底盘侧板干涉。轮毂与轮胎之间可采用过盈配合或附加定位槽，防止高速旋转时轮胎滑脱。电机座、齿轮罩和电池仓需要围绕标准件尺寸建立约束，例如电机孔距、齿轮模数、电池厚度和舵机外形，否则打印完成后会出现动力件无法落位的问题。

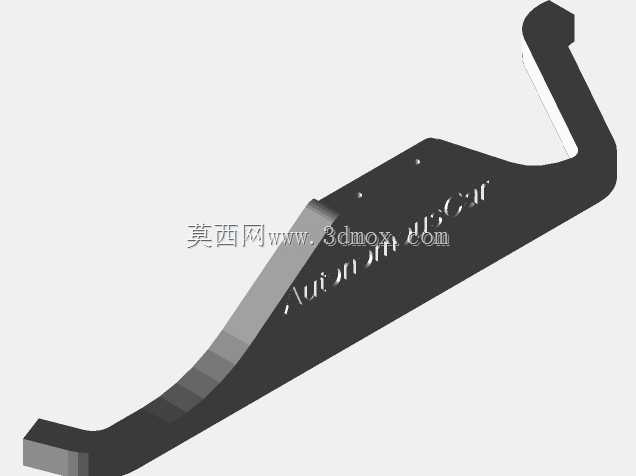

　　外形方面，车体没有使用封闭外壳，而是把机械结构直接暴露出来，橙色主车架与黑色传动部件、红色弹簧形成明显区分，便于观察各系统工作状态。车头下部设置小型防撞块，能够吸收正面碰撞；侧缘轮廓随轮包和悬架运动轨迹收放，既避免轮胎跳动时摩擦车架，也让整车具有低趴竞速姿态。后部围绕电机和齿轮箱形成隆起区域，中部盖板可用于固定电控元件，底板的连续平面则保证电池能够平稳贴合并快速更换。

　　安装边界上，需要先确定轮组外径与跳动行程，再反推底盘离地高度和摇臂长度；转向系统要校核最大转角下横拉杆、舵机臂与前轮的干涉关系；传动系统要保证电机输出轴、减速齿轮与后轮轴线的平行度。若用于3D打印，承力部位应选择较高填充率并优化打印方向，让层纹方向尽量避开主要弯曲载荷；孔位、轴座和卡扣位置可通过小尺寸公差补偿提高装配成功率。整体来看，该模型不是单纯的外观车模，而是一套可延伸到实物制作的机械结构方案，能够帮助设计者理解小型车辆从底盘布局、悬架匹配到动力安装的完整工程逻辑。
