镂空桁架式四旋翼无人机机架结构

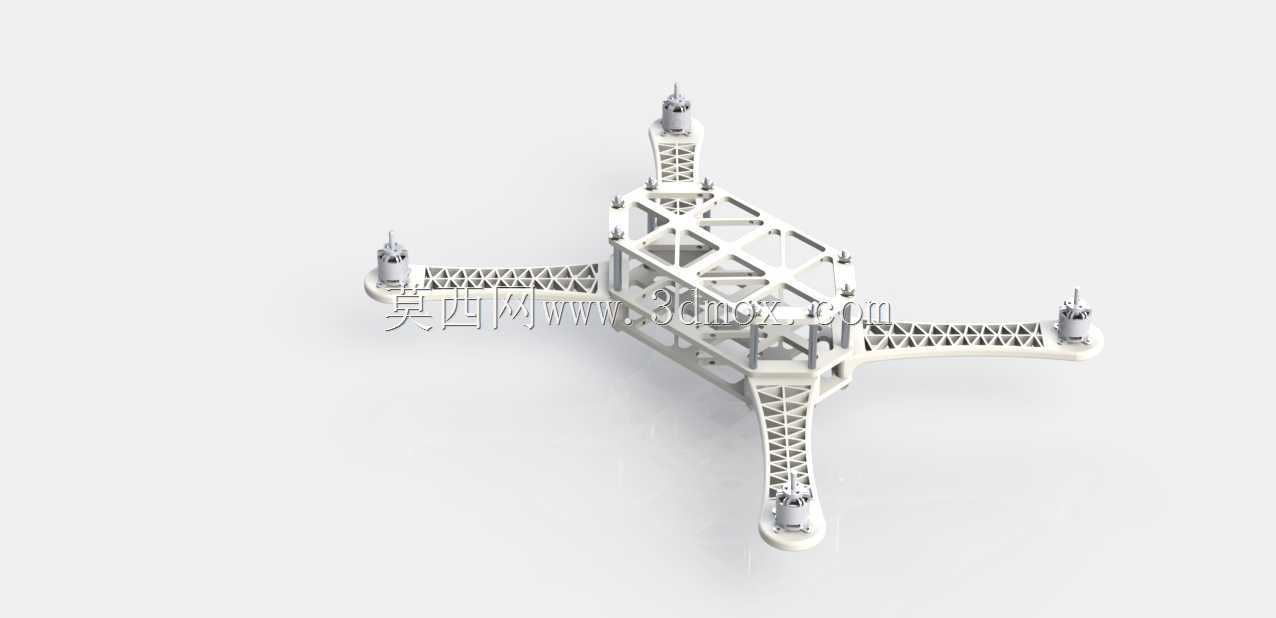

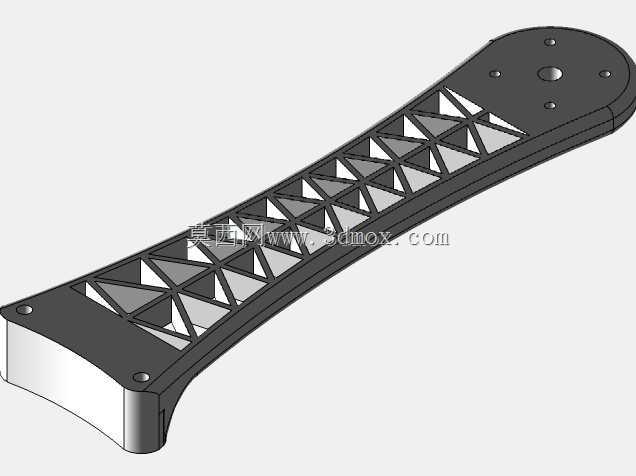

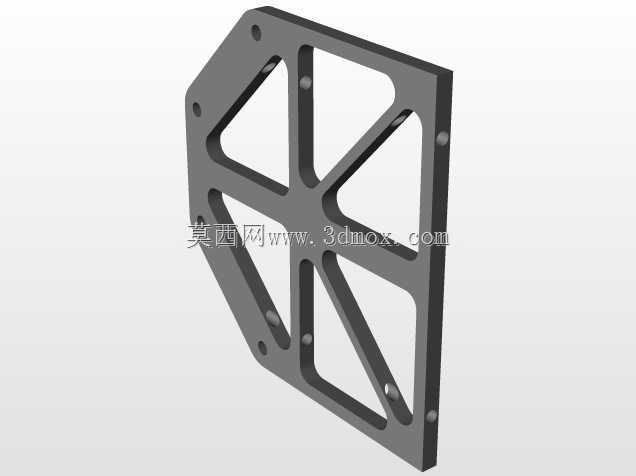

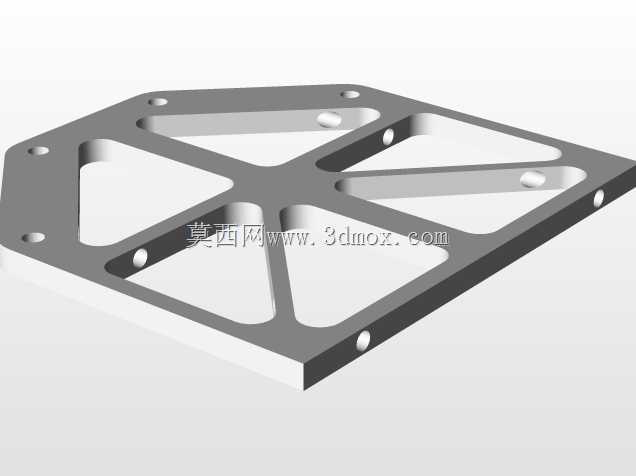

这款四旋翼机架采用对称式X型布局设计，四个机臂沿中心机身呈90度均匀向外延伸，整体受力分布均匀，能抵消飞行过程中旋翼产生的反扭力矩，保证飞行姿态的稳定性。中心机身区域采用桁架式镂空框架结构，在保证结构刚性的前提下尽可能去除冗余材料，有效降低整机自重，提升飞行续航时长与载荷冗余空间，框架预留的标准化安装位可直接适配主流飞控板、电调、电池模块的安装需求，无需额外打孔改制。机臂部分采用渐变式镂空格栅结构，从靠近中心机身的根部到末端电机安装座，格栅密度随受力载荷变化调整，根部受力较大区域格栅密度更高、结构更厚实，末端受力较小区域格栅更稀疏，在保证机臂抗扭、抗弯强度的同时，进一步降低机臂重量，同时镂空结构可减少飞行过程中的风阻，降低紊流对飞行稳定性的干扰。机臂末端预留标准化电机安装孔位，可适配主流22系列、23系列无刷电机的安装，安装座平面度公差控制在0.1mm以内，保证电机安装后输出轴与机臂平面垂直，避免旋翼转动时产生额外振动。机架整体的安装边界充分考虑了常用桨叶的旋转半径，四个机臂的长度设计可适配8寸到10寸螺旋桨的使用，桨叶旋转时不会与中心机身、相邻机臂产生干涉，同时预留了足够的安全间隙，避免飞行过程中桨叶剐蹭异物导致炸机。在实际应用场景中，这类机架可用于小型航拍无人机、教学实训无人机、开源DIY无人机的搭建，桁架式的结构也方便使用者根据自身需求拓展安装摄像头架、投放机构、避障传感器等外接配件，框架的镂空位置可直接走飞控线路，避免线路外露缠绕旋翼。设计过程中充分考虑了FDM3D打印的工艺特性，所有结构均采用无支撑打印角度设计，打印时无需添加额外支撑结构，降低打印难度与材料损耗，打印完成后仅需简单去除毛刺即可完成组装，机臂与中心机身采用一体化打印设计，减少组装环节的连接零件，避免连接松动带来的振动问题，整体结构的抗摔性能也优于拼接式机架，在低空坠落时桁架结构可通过轻微形变吸收冲击能量，保护核心电子元件不受损坏。
