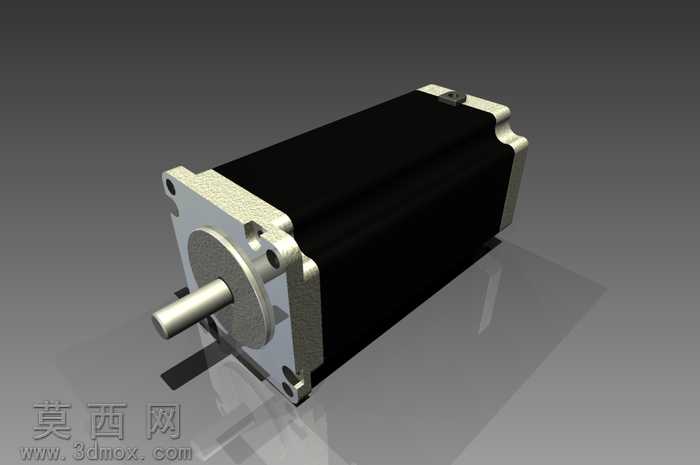

NEMA23型57步进电机三维结构模型

本模型为NEMA23规格23HS9442Longs步进电机的高精度三维建模成果，整体还原了该款两相混合式步进电机的完整外观与核心结构特征。建模过程中严格参照该型号电机的官方PDF规格参数，对电机的各个组成部分进行了1:1比例的精准复刻：主体机身采用方形端盖搭配圆柱形定子壳体的经典步进电机结构，前端输出轴为标准D型切削轴，可精准匹配联轴器、同步轮等传动连接件的安装需求，端盖上的安装孔位、定位凸台均按照实际安装尺寸绘制，可直接用于设备装配的干涉检查与布局验证。模型在材质与渲染表现上做了细致处理，机身外壳采用哑光黑色工程塑料质感，前后端盖还原了铸铝件的金属磨砂肌理，输出轴赋予亮面金属切削的质感，搭配柔和的环境光影渲染，清晰呈现出电机各部件的装配层次与结构边界，能够直观展示电机的外部形态与安装接口特征。从结构设计来看，该模型完整呈现了步进电机的外部装配关系，前端盖的轴承安装位、轴伸长度、机身总长、安装孔距等关键尺寸均与实物参数一致，可直接应用于数控磨床、小型自动化设备、3D打印机等配套设备的整机设计中，帮助设计人员在方案阶段完成电机选型的空间适配校验，避免后期装配出现尺寸冲突。建模过程中对电机的边角过渡、安装沉孔、端盖固定螺丝位等细节都做了还原，没有过度简化结构特征，既保证了模型的视觉真实感，也保留了足够的工程参考价值，能够满足机械设计方案展示、设备装配模拟、教学演示等多场景的使用需求，为相关传动系统的设计工作提供可靠的三维模型参考。
