NEMA23混合式54mm深度步进电机结构设计

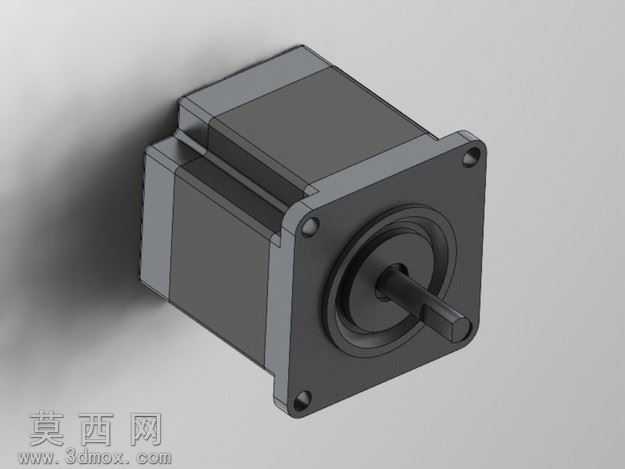

本模型为NEMA23规格混合式步进电机，机身深度为54毫米，整体建模过程严格遵循该规格步进电机的行业通用尺寸标准，完整还原了产品的真实结构特征。建模阶段首先从电机的安装法兰部分入手，精准绘制了方形法兰的外形轮廓，定位了四个角的安装通孔位置，同时还原了法兰端面用于轴端定位的凸台结构，保证安装接口的尺寸精度与实物完全一致。机身主体部分采用分层建模思路，还原了定子外壳的方形结构、端盖的扣合定位特征，以及机身侧面用于结构固定的竖向加强筋结构，外壳部分做了符合工业产品的倒角处理，避免尖锐棱角的设计误差。输出轴部分按照标准轴径尺寸建模，还原了轴端的圆柱形态、轴肩定位结构，保证轴伸长度与法兰端面的相对位置符合实际装配要求。材质渲染阶段，为电机法兰与端盖部分赋予了金属哑光铝合金材质，模拟电机端盖常见的铸铝氧化表面质感，机身外壳部分赋予了黑色磨砂喷塑材质，还原步进电机机身常见的表面处理效果，输出轴部分赋予了光亮钢材材质，区分不同部件的材质差异，让整体渲染效果贴近真实工业产品的视觉表现。结构设计上完整还原了混合式步进电机的外部装配特征，所有安装孔位、外形尺寸、接口位置都经过尺寸校验，可直接用于机电设备的装配干涉检查、设备布局模拟等场景，能够适配雕刻机等小型数控设备的传动系统设计需求，为相关设备的整机三维装配提供精准的电机部件模型支撑，帮助设计人员在方案阶段快速完成电机选型匹配、安装空间校核等工作，减少实物选型阶段的尺寸匹配误差，提升机电一体化设备的设计效率。
