H型钢梁用单轨承载推车结构

　　该结构面向车间架空工字钢或H型钢轨道的短距离移载场景，常见于装配线旁的工具吊挂、轻型工件转运、焊枪与平衡器悬挂，也可作为检修工位的临时移动支点。它不是地面推车，而是骑跨在型钢下翼缘上的行走小车，依靠多组滚轮把竖向载荷传递到轨道，同时通过两侧夹持轮约束横向窜动，避免推行时脱轨。

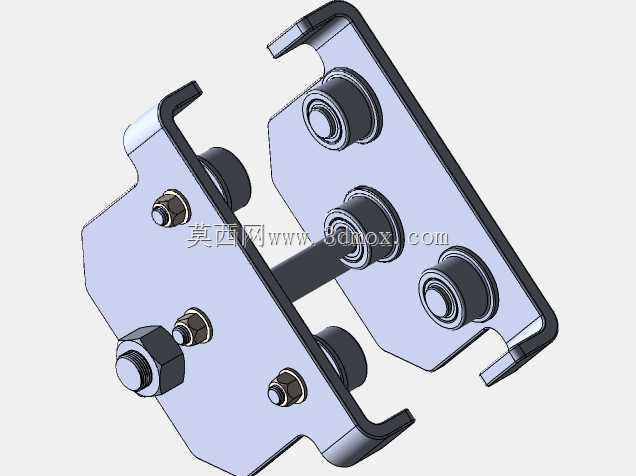

　　从实际使用看，这类小车最核心的要求是滚动顺畅、夹持可靠、安装后不晃动。模型中两侧立板形成对称框架，中间用连接轴和紧固件拉紧，使左右滚轮组的相对位置固定；每侧布置多个滚轮，其中一部分贴合H型钢下翼缘上表面承担垂向荷载，另一部分从翼缘侧面限位，控制小车沿轨道长度方向行走时的左右间隙。多轮布置可以降低单轮接触应力，对轨道表面划伤更小，也让承载分布更均匀，在150mm这个尺寸级别下，适合轻型工位载荷而非重型吊装。

　　设计思路上，结构没有采用复杂铸件，而是以钣金折弯件、机加工轴、标准紧固件和滚轮组件组合而成。立板边缘做了折弯和缺口处理，既用于减重，也形成安装定位边界；上方开口形状与H型钢翼缘轮廓对应，装拆时可从轨道端部套入，或在允许条件下直接卡装到指定梁段。底部设置螺栓连接点，用于挂载吊具、工具或工件，受力路径直接从挂载点传到两侧立板，再经滚轮传到轨道，传力链短，结构刚度更容易控制。

　　尺寸边界方面，该小车适配的轨道规格与150mm外形尺寸密切相关。建模时需要重点核对H型钢翼缘宽度、翼缘厚度以及滚轮间距：垂向轮的轮压面必须落在翼缘有效支撑区内，侧向轮与翼缘侧面要保留合理间隙，间隙过小会造成卡滞，过大则行走时摆动明显。两侧立板跨距决定了可通过的梁宽，连接轴长度和锁紧螺母位置则用于消除装配累积误差。若用于现场改造，还应核对轨道接头处的高度差和错边量，否则滚轮通过接缝时会产生冲击。

　　从三维建模角度看，这个模型的价值不在于复杂曲面，而在于装配关系和运动校核。需要先建立H型钢参考件，再以轨道翼缘为基准布置滚轮，验证小车在轨道上的滑动或滚动行程；检查螺栓、螺母与立板孔位是否同轴，锁紧后是否与滚轮、轨道发生干涉；还要关注滚轮自身的转动空间，避免螺母突出部分刮擦梁体。钣金件折弯半径、板厚和孔边距也应按常见冷加工工艺设定，保证图纸可直接转化为下料和折弯工序。

　　功能上，它解决的是固定吊点不能随工位移动的问题。工人推移挂载物时，多轮结构把滑动摩擦转为滚动摩擦，操作更省力；侧向夹持轮则提升了偏载工况下的稳定性。若挂载重心偏离梁中心，两侧滚轮支反力会重新分配，此时立板和连接轴的刚性就很关键，模型中采用的对称框架有利于抵消部分倾覆趋势。实际选型时还需根据目标载荷、轨道材质和使用频率复核滚轮寿命与轴的剪切、弯曲强度，不能只按外形尺寸判断承载能力。

　　整体来看，这是一套典型的轻型轨道移载五金组件，结构紧凑、装拆方便、工艺性强。它适用于生产线辅助搬运、工位工具悬挂和设备维护等场合，建模时把轨道边界、轮组间隙、紧固件空间和挂载接口表达清楚，就能为后续出工程图、BOM统计和实物制作提供可靠依据。
