XT30PW-F弯脚连接器结构设计

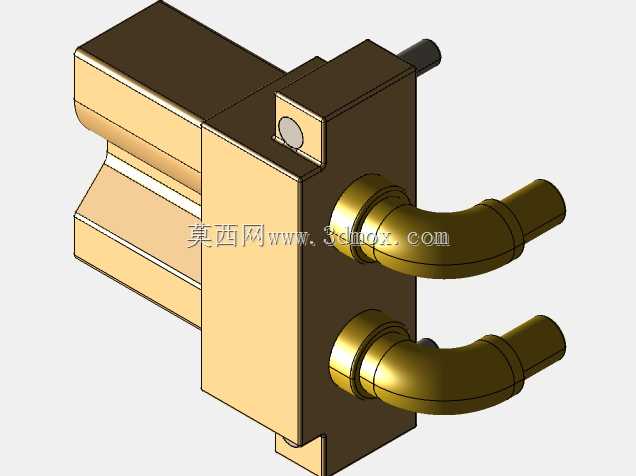

　　该弯脚式连接器主要面向小电流动力与信号转接场景，常见于紧凑设备内部的PCB板端接线、驱动器接口、小型电控模块以及测试治具中。与直插式结构相比，90度出线方向能够显著降低整机高度方向的占用，在薄型壳体、层叠安装板或线束需要沿板面走线的场合更具优势。两根弯脚端子从主体侧部平行引出，弯曲半径一致，出线后保持同轴走向，既便于线束绑扎，也能减少插头根部因反复弯折产生的应力集中。

　　从结构上看，主体采用块状基座加侧向圆筒接口的组合形式。基座承担定位、绝缘和固定作用，侧面两个圆形接口用于与对接端形成配合，接口根部设置凸缘，可增强端子根部的支撑强度，并在插接时形成轴向限位。顶部预留的小圆孔可用于装配定位销、固定螺钉或工艺定位柱，具体取决于实际安装板的开孔方式；基座底部的凸台则用于嵌入PCB或安装面板，限制连接器在水平方向的窜动。

　　设计这类弯脚连接器时，首先要明确安装边界。主体块体需要在板面上占据稳定的支撑面积，两个弯脚中心距必须与焊盘孔位或对接端子孔位严格一致，否则装配后会产生强制对位，长期使用后容易出现端子松动或焊点开裂。弯脚部分的伸出长度不宜过长，否则在振动环境中会形成悬臂效应；也不宜过短，否则会压缩线束弯曲空间并增加插拔操作难度。合理的做法是让弯脚直线段保持足够的插接深度，同时在弯曲处保留圆滑过渡，避免锐角造成应力集中。

　　端子与绝缘本体之间的配合需要重点控制。端子插入基座后应具备防转和防脱能力，尤其是在侧向受力较大的弯脚结构中，端子根部不能仅依靠摩擦力固定，而应通过台阶、卡槽或包胶结构形成机械约束。两个接口的同轴度和中心距直接影响插拔手感与接触可靠性，若偏差过大，对接时会出现单侧顶死、接触偏载或无法完全到位的问题。建模时应先确定端子中心线，再围绕中心线构建接口圆筒、基座外形和安装特征，这样更容易保证关键尺寸的一致性。

　　在实际选型中，该类连接器适合空间受限但仍需频繁拆装的电气连接部位。板面安装时，可利用底部凸台进行预定位，再通过顶部孔位完成锁附；若采用焊接方式，则需关注弯脚穿过板面后的剩余长度，既要保证焊锡浸润充分，又要避免引脚过长造成相邻线路短路。对于存在振动的设备，建议在连接器周围预留支撑结构或增加固定点，不要让弯脚端子单独承受外部线束重量。

　　三维建模过程中，块体与圆筒相交处应处理好倒角与拔模，避免出现薄壁尖角。端子弯曲段属于外观和功能双重特征，外圆弧与内圆弧应保持均匀壁厚，若后续需要开模，还需在绝缘件上考虑脱模方向和分型线位置。安装面的平面度、接口端面与安装面的平行度，以及弯脚中心线相对于基准面的位置度，都是工程图中需要明确标注的关键项目。整体结构并不复杂，但对尺寸一致性、装配边界和受力路径的要求较高，适合作为小功率电气接口设计与板端连接器选型的参考结构。
