小型蒸馏装置用冷却水循环散热塔

　　这款小型冷却塔的结构设计，最初是面向实验室小体量蒸馏装置、桌面级化工试验单元的冷却水循环需求开发的，区别于工业厂区动辄数百吨处理量的大型冷却塔，它的定位就是适配小流量、低负荷的闭式水冷回路，解决小型试验设备没有集中冷却水供应、自来水直排浪费的问题。

　　从实际使用场景来看，这类小型散热塔可以直接放置在试验台旁的地面或者支架上，不需要专门的混凝土基础，整体采用立式圆柱筒体加顶部风筒的布局，筒体直径控制在适配桌面旁预留空间的范围，整体高度不会遮挡试验台的操作视线，进出水管路可以直接从筒体侧下部引出，对接蒸馏装置的冷凝器夹套、小型反应釜的冷却夹层，只需要在回路中串入一台小功率循环水泵，就能实现冷却水的闭环散热，不用持续接入自来水长排，在小型化工试验、精油提取、小批量溶剂蒸馏这类场景里实用性很强。

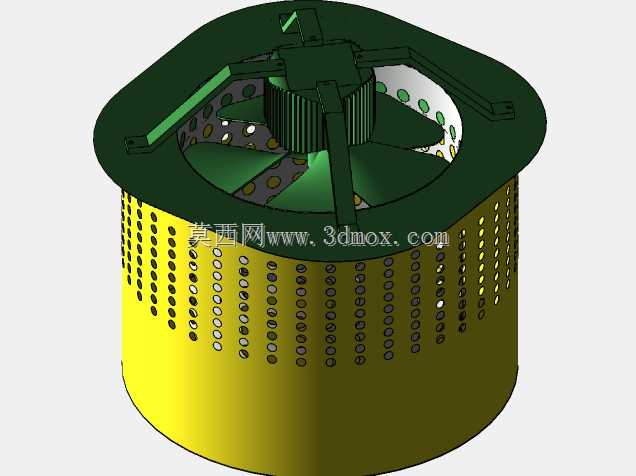

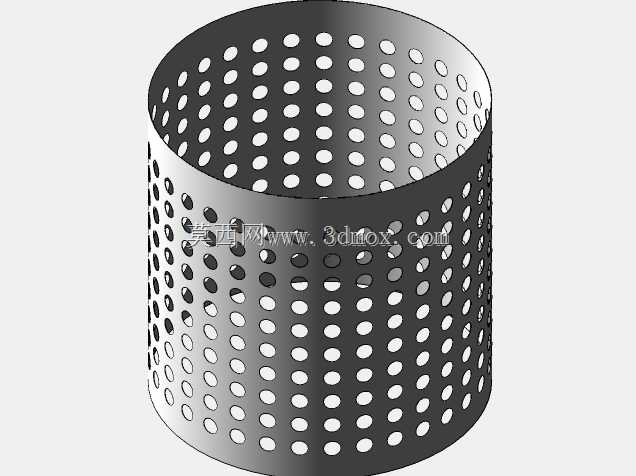

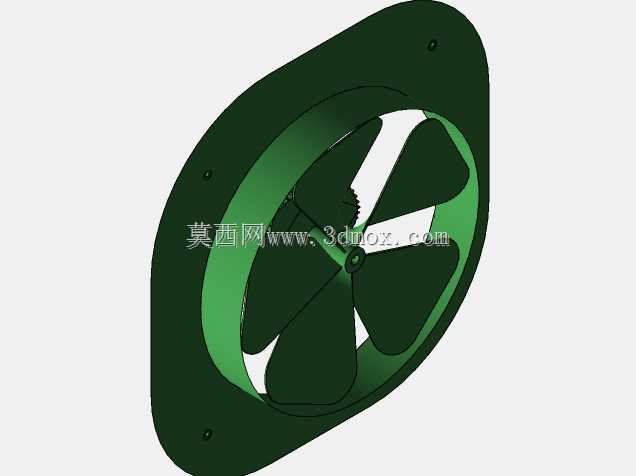

　　结构设计上，筒体下半段采用满布冲孔的钣金结构，冲孔的排布经过气流组织校核，外界冷空气可以从筒体周向的冲孔均匀进入塔内，和塔内的布水、填料区域完成热交换，吸热后的湿空气从顶部由轴流风机强制排出。顶部的风罩采用近似方形的外翻边结构，四根径向支撑筋把风机电机座和外风罩连为一体，既保证了风机运行的结构刚性，也避免了顶部排风出现气流短路——刚排出的热空气不会立刻被周向的进风口重新吸回塔内，这一点对小体量冷却塔的散热效率影响非常明显，很多自制小型冷却塔容易忽略风罩的导流设计，导致热风循环，夏季高温时冷却水温降很难达到设计值。

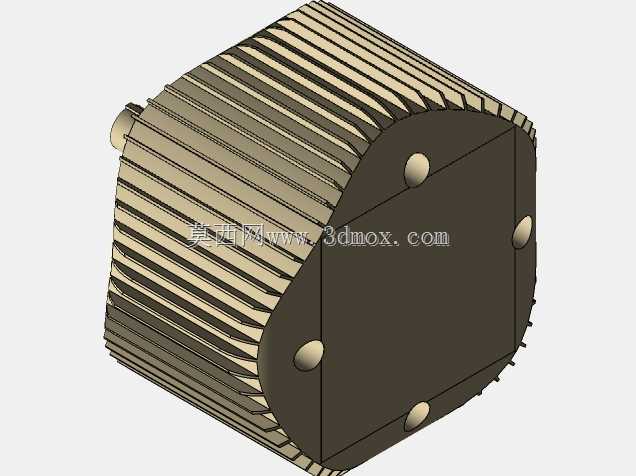

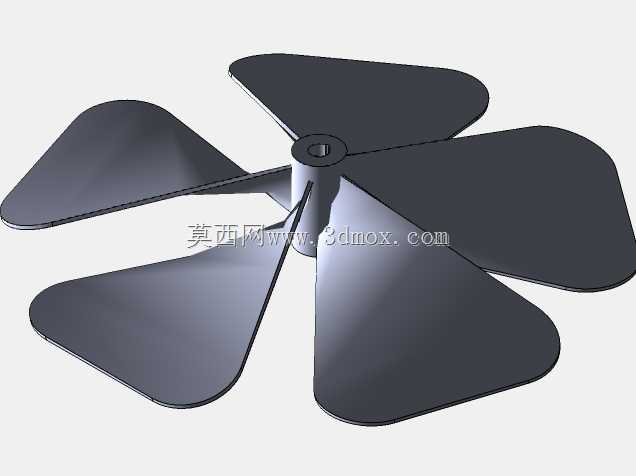

　　塔内的布水结构没有采用大型冷却塔的旋转布水器，而是适配小流量工况做了简化的分区布水设计，水流从上部进入后可以均匀洒在下部的散热填料区域，和横向、向上流动的空气充分接触，利用水的蒸发潜热带走回路中的热量。风机采用顶置直连的结构，没有复杂的皮带减速机构，日常维护只需要定期清理冲孔板上附着的灰尘、杨柳絮，避免进风面积被堵塞即可，对于使用频率不高的实验室场景来说，这种免维护的结构比复杂的工业级传动机构更适配。

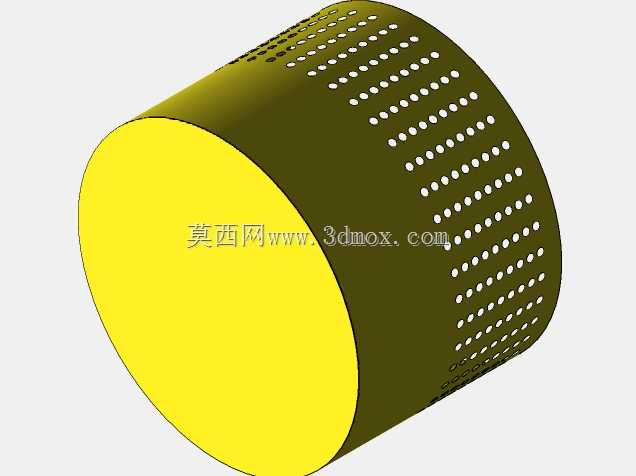

　　安装边界方面，筒体底部为平直面，可以直接放置在平整的硬化地面，也可以通过底部的预留孔位固定在型钢支架上，周向需要预留不小于两百毫米的通风空间，不能紧贴墙面或者其他设备堆放，否则会阻断周向进风的流道。顶部的排风方向为垂直向上，安装位置上方不能有遮挡物，避免排风受阻。管路接口的高度设置在筒体下部的集水段上方，对接管路时可以预留活接接头，方便后期拆卸清理塔内沉积的水垢。

　　从建模的结构细节来看，所有钣金件的折弯、冲孔都做了等比例还原，风罩的支撑筋、电机安装座的加强结构都有体现，做结构设计时可以直接参考这个布局，根据实际需要的冷却负荷调整筒体直径、风机功率和冲孔开孔率，比如用于发热量更大的小型焊机冷却、激光刻蚀设备水冷时，可以适当加高填料段的高度，增大热交换面积，不需要大幅改动整体的安装边界。这种紧凑式的冷却塔设计，本质上是把工业冷却塔的热交换原理做了小型化适配，去掉了冗余的附属结构，在保证散热效率的前提下尽可能压缩了整体体积，非常适合分散式、小点位的冷却需求，不需要布设复杂的集中供水管路，单台设备就能独立完成冷却水的散热循环。
