DN1000列管式热交换器结构设计

项目分类:换热器 发布时间:2022-03-28 ID:591031
  • DN1000列管式热交换器结构设计
  • DN1000列管式热交换器结构设计
  • DN1000列管式热交换器结构设计
  • DN1000列管式热交换器结构设计
  • DN1000列管式热交换器结构设计
  • DN1000列管式热交换器结构设计
  • DN1000列管式热交换器结构设计

  在化工、电力、集中供热、食品加工等工业场景中,不同温位流体间的热量传递是工艺系统稳定运行的核心环节之一,列管式换热器凭借承压能力强、换热效率稳定、适配介质范围广的特点,成为大流量换热工况下的主流选型。本次呈现的DN1000规格列管式换热设备,针对公称通径1000mm的大流量管路场景设计,可适配中低压工况下的液-液、汽-液换热需求,常见于化工装置的工艺介质冷却、热电厂的热网水加热、大型制冷系统的冷凝换热等场景。

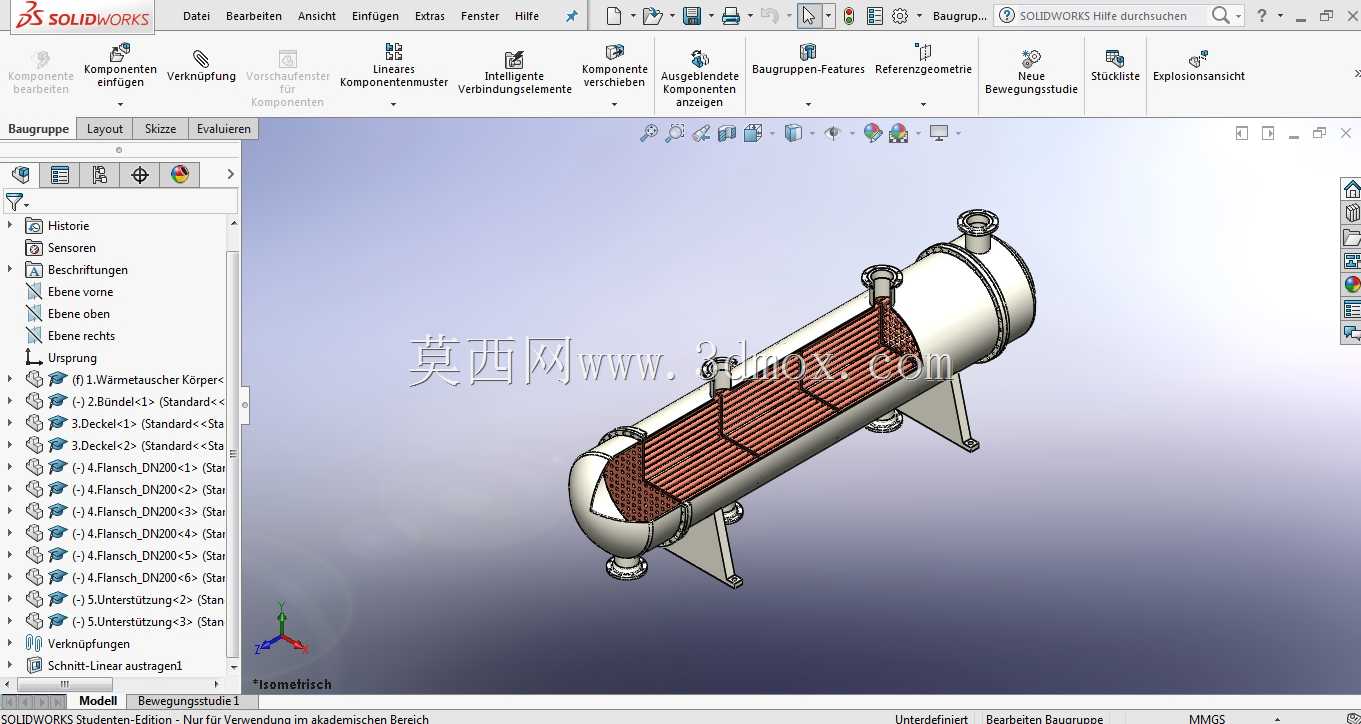

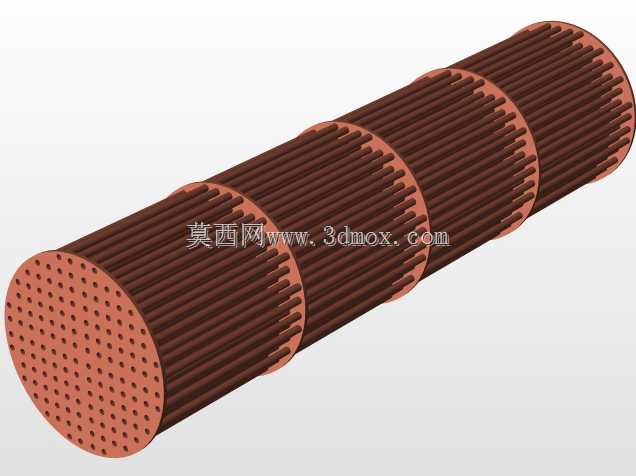

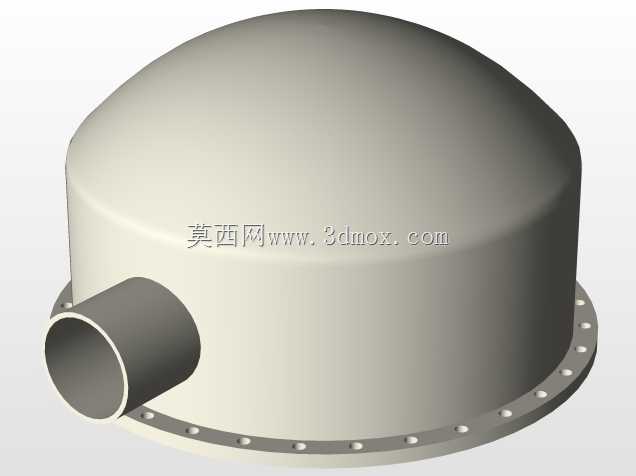

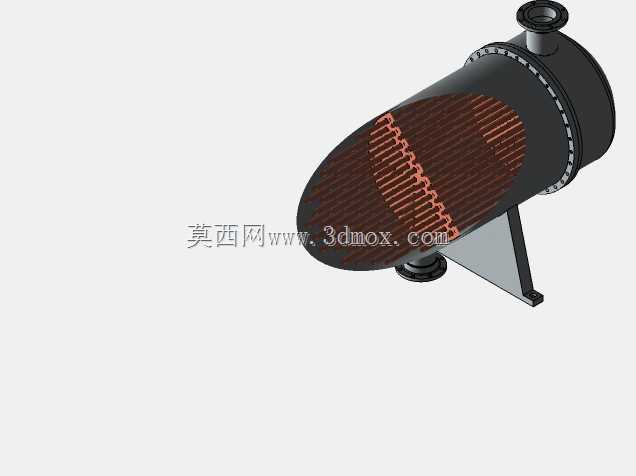

  从结构设计逻辑来看,该设备采用固定管板式基础结构,筒身两端焊接标准管板,换热管束沿筒体轴向均匀排布,管程与壳程通过管板实现完全隔离,避免两种换热介质发生串混。筒身内部设置多块折流板,折流板采用弓形切口结构,既可以对壳程流动的介质形成扰流作用,提升壳程侧的换热系数,避免介质在壳程内出现流动死区,同时还能为细长的换热管束提供横向支撑,减少管束在介质冲击下产生的振动幅度,延长管束的疲劳使用寿命。设备两端配置椭圆形封头,封头与管板通过法兰结构实现可拆卸连接,方便后期检修时对管束内壁进行清洗除垢,也便于对出现泄漏的换热管进行封堵或更换。

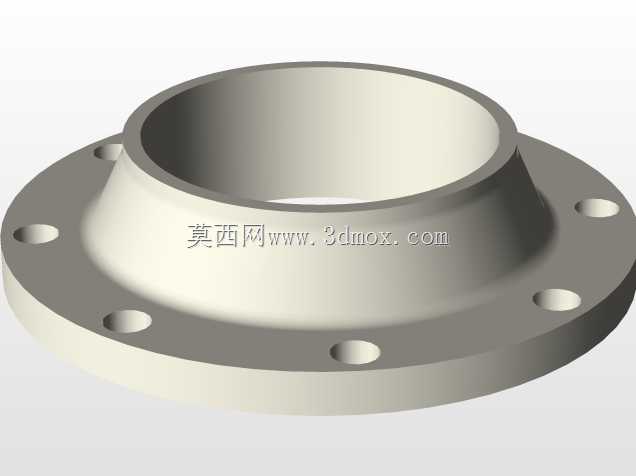

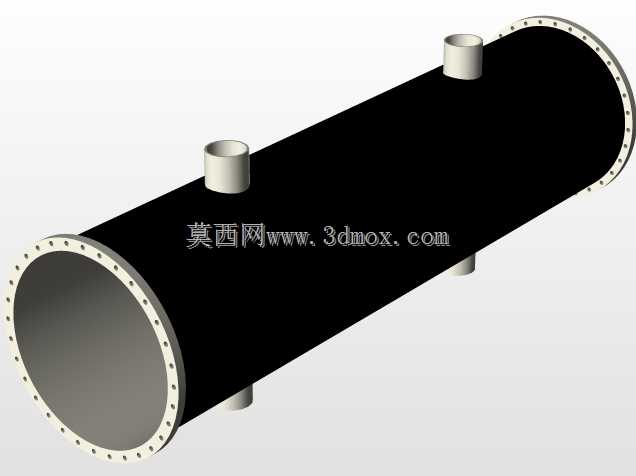

  设备的接口布局充分考虑现场安装的操作空间,筒体上下侧分别设置壳程介质的进出口,两端封头处设置管程介质的进出口,所有接口均采用标准法兰连接形式,可直接与同公称通径的工业管路对接,无需额外制作过渡连接件。筒体底部配置两个鞍式支座,支座的安装间距经过重心核算,确保设备满水运行时的承重载荷均匀分布在支撑结构上,支座上预留的地脚螺栓孔可直接与混凝土基础或钢架平台固定,抵消设备运行时介质流动产生的水平推力。筒身顶部设置有排气口,底部设置有排污口,可在设备投用前排出壳程内积存的空气,避免气阻影响换热效率,停机检修时也可将壳程内残留的介质完全排空,减少介质对筒体内壁的腐蚀。

  在建模过程中,所有结构尺寸均遵循压力容器设计规范的相关要求,换热管的排布采用正三角形排列方式,在相同筒身直径下最大化布置换热管数量,提升整体换热面积;管板厚度根据设计压力、温度及材质的许用应力计算确定,确保管板在承压工况下不会出现过大变形导致换热管与管板连接接头泄漏。折流板的切口高度、板间距经过流场模拟优化,既保证壳程介质的流速处于合理区间,避免流速过高造成管束冲蚀,也不会因流速过低导致杂质沉积在壳程底部。设备的所有接管伸出长度、法兰密封面形式均匹配工业现场的通用安装标准,鞍座的包角、垫板尺寸也符合压力容器支座的设计要求,可直接用于工程选型参考、结构校核,也可作为同规格换热设备设计的建模基础模板。

  从实际使用角度来看,该规格换热器适配的介质流量范围较宽,管程可走清洁度较高、易结垢的介质,方便后期拆开封头进行清洗,壳程可走温度压力相对稳定、清洁度较好的介质,减少壳程内部的结垢堵塞风险。设备整体的外形轮廓规整,没有突出的异形结构,运输过程中无需做特殊的防护处理,现场吊装时可利用筒身上预留的吊耳完成起吊就位,安装流程与常规压力容器类设备一致,不需要额外定制专用安装工装。
