大花纹越野橡胶行走轮结构设计

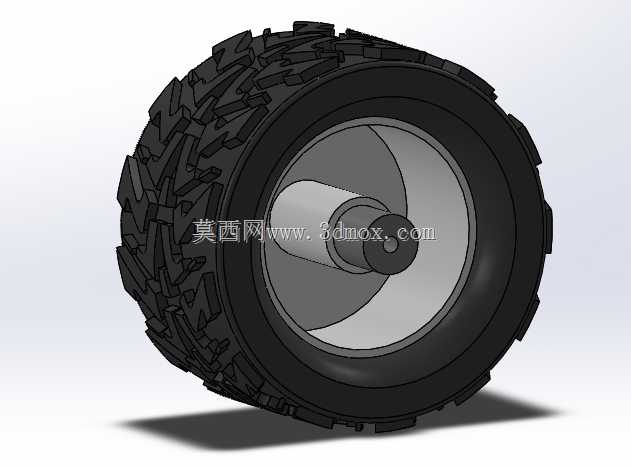

　　这款行走轮的整体外径控制在14.5厘米，属于中小载荷移动平台的配套轮件，在做结构设计时首先要兼顾接地抓附能力与轮体自身的转动同轴度，不能只看外观造型忽略实际运行中的跳动问题。轮胎部分采用深齿大花纹结构，胎面的凸起块做了错落排布，相邻花纹块之间预留了足够的排泥、排碎屑间隙，当设备在非硬化铺装路面、松散沙土路面或者带少量积水的车间地面移动时，花纹块可以嵌入不平整的地面表层，避免轮体出现打滑空转；同时错落的齿块布局能让轮胎在接触地面时的受力点分散开，不会因为局部应力集中导致橡胶块过早出现撕裂、掉块的问题。轮胎内侧与轮毂的配合面设计了过盈贴合的限位结构，轮毂外缘的台阶可以卡住橡胶胎的内圈，在轮体承受侧向推力的时候，

　　橡胶胎不会相对于轮毂发生周向转动或者轴向窜动，这一点对于需要频繁转向、启停的移动设备来说尤为重要，很多简易轮组就是因为没有做胎圈限位，使用一段时间后就会出现轮胎脱圈、转动卡顿的故障。轮毂部分采用了一体式的辐条结构，没有采用多根细辐条拼接的方案，而是用三片大弧度的支撑辐板连接中心轴套与外缘轮辋，这种结构的优势在于抗冲击能力更强，当轮体碾过路面的小凸起或者凹坑时，冲击力可以通过整片辐板均匀传递到整个轮辋，不会出现单根辐条受力过载断裂的情况；同时大面辐板的加工成型难度更低，不管是采用注塑成型还是金属铣削加工，都能更好地控制成型后的形位公差，保证中心轴孔与轮辋外圆的同轴度，降低轮体高速转动时的径向跳动量。中心轴套部分做了阶梯式的孔径设计，不同直径的轴段分别对应轴承安装位、轴肩定位位与锁紧件配合位，在实际装配时，轴承可以直接压入对应直径的轴套内孔，轴肩可以给轴承内圈提供精准的轴向定位，不需要额外加装过多的调整垫片来控制装配间隙，既简化了装配工序，也能避免因为垫片堆叠带来的累积误差。轴套的端面预留了紧固件的安装空间，不管是采用顶丝锁紧还是端盖压紧的固定方式，都有足够的操作空间，适配不同的轮轴安装方案。从实际应用场景来看，这款轮件可以配套在小型巡检移动机器人、短途物料转运小车、户外探测设备底盘、小型园林作业机具上，这类设备的行走路面往往不固定，既有室内平整的环氧地坪，也有户外的土路、草地、碎石路面，普通的光面橡胶轮在这类路面上很容易打滑，

　　而小尺寸的工业脚轮又无法承受户外路面的冲击载荷。这款轮体的花纹深度与橡胶厚度都做了针对性加强，在平整路面行驶时不会因为花纹过深产生过大的滚动阻力，在非平整路面又能提供足够的抓地力；轮毂的支撑结构也能承受设备启停、转向时带来的侧向载荷，不会因为频繁的侧向受力出现辐板变形。在做三维建模的过程中，需要重点控制几个配合边界的尺寸：首先是橡胶胎内圈与轮辋外圆的配合公差，过盈量太小容易出现胎圈松动，过盈量太大则会导致装配难度过高，甚至在压装过程中撑裂橡胶胎的内圈；其次是中心轴套的内孔尺寸与同轴度，这个尺寸直接决定了轮体转动时的跳动量，如果同轴度偏差过大，设备行驶时会出现周期性的颠簸，不仅会影响运行平稳性，还会给配套的驱动电机带来额外的负载波动；

　　另外还要注意花纹块的根部圆角设计，不能为了追求花纹的立体感把根部做成直角，直角位置在反复受力挤压时很容易出现应力集中，导致橡胶块从根部开裂，合理的圆角过渡可以大幅提升轮胎的抗疲劳寿命。轮体的轴向宽度也经过了匹配设计，在保证接地面积足够提供抓附力的同时，不会因为宽度过大增加不必要的转向阻力，对于差速转向的移动底盘来说，轮宽过大会导致转向时轮胎与地面的滑动摩擦阻力大幅上升，不仅会增加驱动功耗，还会加速胎面的异常磨损。整个轮组的结构没有多余的复杂零件，拆解后只有橡胶轮胎、一体式轮毂两个核心部件，没有过多的易损连接件，日常维护只需要定期清理花纹缝隙里卡住的碎石、杂物，检查轴套位置的紧固件是否松动即可，不需要频繁拆解更换内部小零件，对于需要长时间在户外无人值守运行的设备来说，这种低复杂度的结构反而能降低整体的故障概率。在选型匹配的时候，只需要确认设备单轮的承载上限、轮轴的直径与安装固定方式，就可以直接配套使用，轮体的外径尺寸决定了设备的底盘离地间隙，14.5厘米的外径可以让底盘拥有足够的越障高度，能够轻松碾过路面上的小石块、线缆、门槛条等常见障碍物，不会出现底盘托底卡滞的问题。
