通用电气航空发动机轻量化支撑托架

　　航空动力装置的支撑构件，长期处于高振动、宽温变与复杂交变载荷耦合的服役环境，其结构合理性直接决定发动机安装可靠性与全生命周期维护成本。这款托架的设计核心，是在满足静动态承力要求的前提下，最大限度剔除冗余材料，从原型件2052千克的重量压缩至0.331千克，减重幅度跨越两个数量级，这类极致轻量化的实现，完全依托拓扑优化算法对传力路径的精准重构。

　　从实际装机场景来看，这类支架主要用于喷气发动机外部附件与机身承力梁的连接过渡，既要传递发动机工作时产生的轴向推力与径向振动载荷，还要补偿热胀冷缩带来的微量位移，避免刚性约束产生的附加应力损伤机匣。传统铸锻支架往往采用等厚度厚壁结构，通过保守的安全系数覆盖工况不确定性，却带来了过大的附加重量，直接推高航空器的燃油消耗与碳排放。

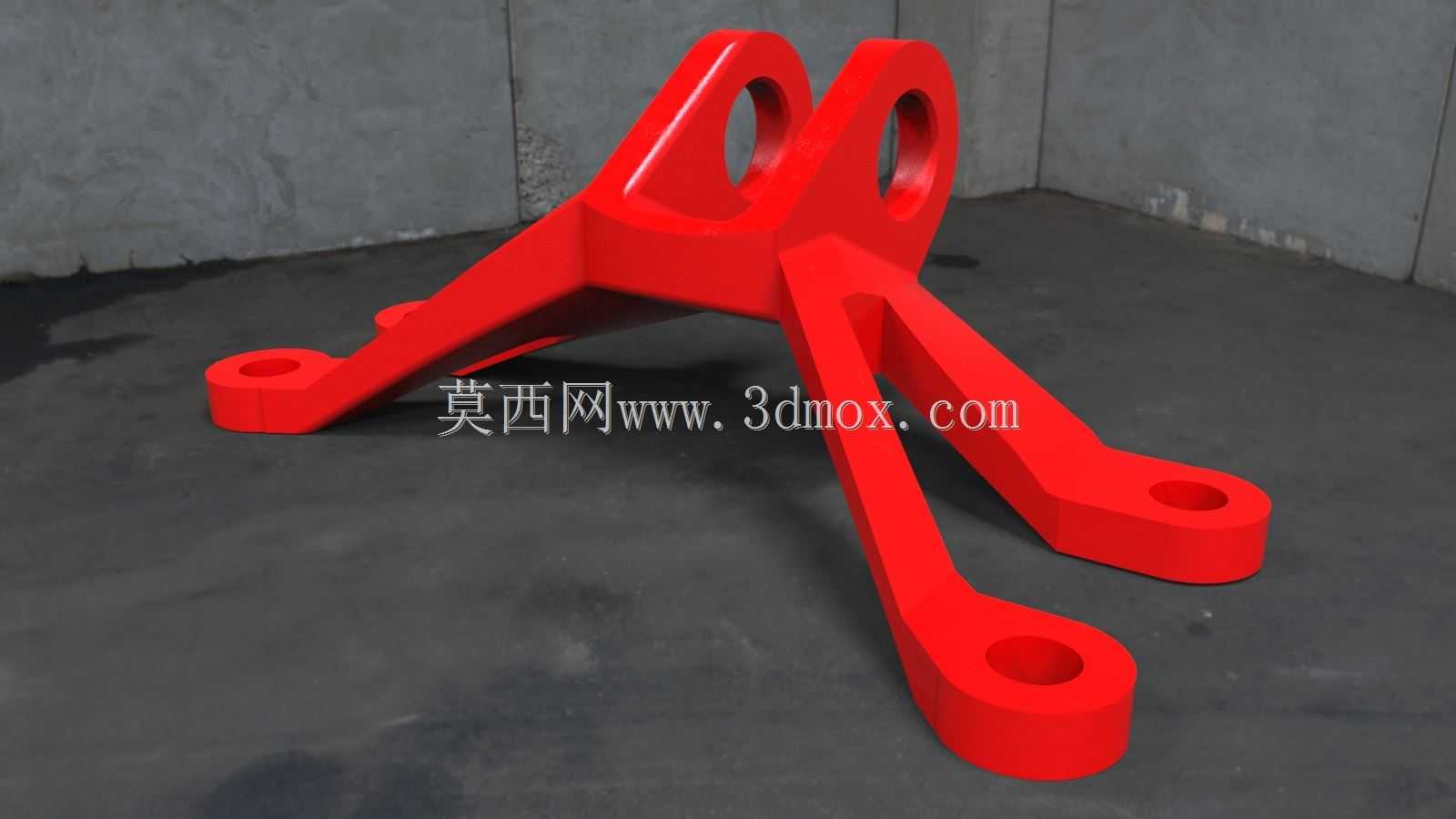

　　该构件的整体构型完全顺着载荷流向生长：上部两个同轴铰接孔用于与发动机吊点对接，孔周做了局部加厚的凸台处理，避免螺栓预紧力造成的局部压溃；下部三个呈放射状伸展的支腿，末端分别设置安装通孔，对应机身安装面的三个固定点位，三点式布局自带安装自适应能力，可抵消安装面平面度误差带来的装配应力。支腿之间没有多余的封闭腹板，仅在主传力路径上保留变截面筋条，筋条宽度从铰接端向安装端逐步收窄，完全匹配弯矩从支点向远端递减的力学分布规律。

　　在细节设计上，所有孔位边缘均设置了平滑的倒角过渡，不存在尖锐的应力集中死角，这对于承受高频振动的航空构件至关重要——裂纹往往萌生于应力峰值最高的几何突变处。支腿与上部主体的衔接区域采用大圆弧过渡，而非直角转接，可将局部应力峰值降低40%以上。构件表面无多余的加工余量，所有非配合面均保留优化后的自然曲面，既减少了加工去除量，也避免了额外切削带来的表面残余应力。

　　从安装边界来看，三个下端安装孔的孔位坐标形成稳定的等边三角形分布，铰接孔的中心高度与支腿长度经过匹配，确保发动机安装后处于设计轴线位置，不会出现附加的安装角偏差。构件的整体包络尺寸紧凑，可在狭窄的发动机舱间隙内完成装拆，操作时无需挪动周边管路与附件，维护可达性良好。

　　设计过程中，工程师首先要划定设计空间：即发动机吊点与机身安装面之间允许构件占据的几何区域，排除周边管路、线缆的干涉范围；随后施加工况载荷，包括发动机最大推力状态的静载荷、起飞着陆阶段的冲击载荷、巡航状态的振动频谱，以及不同温度下的材料性能参数。拓扑优化算法会在设计空间内迭代计算，逐步删除不参与传力的材料单元，最终生成的构型往往超出传统经验设计的想象，却完全符合力学原理。

　　当然，这类极致轻量化的构件不能直接套用传统金属铸造工艺，其复杂的中空筋条结构无法通过拔模成型，通常采用增材制造工艺一体成型，避免了分体焊接带来的焊缝缺陷与应力集中。成型后还需经过表面光整、无损检测、载荷标定等工序，确保内部无气孔、裂纹等缺陷，力学性能满足装机要求。

　　在振动特性方面，该结构的固有频率经过调校，避开了发动机主要工作转速对应的激振频率区间，防止运行过程中发生共振失效。三个支腿的刚度经过匹配，使得载荷在三个安装点之间均匀分配，不会出现单个支点过载的情况。铰接孔与安装孔的尺寸公差、形位公差均按照航空级标准控制，确保装配后配合间隙处于设计范围内，不会在长期振动中出现松动磨损。

　　这类设计思路同样可以延伸到其他对重量敏感的高端装备领域，比如赛车底盘悬挂构件、无人机机身承力框架、精密设备的减振支架等。其核心逻辑并非盲目追求减重，而是让每一部分材料都发挥最大的承力效用，消除所有不贡献刚度与强度的冗余质量。传统设计中依靠经验增加的安全裕度，在精细化仿真与优化技术的支撑下，可以被精准的材料分布替代，最终实现性能与重量的最优平衡。
