黄铜外螺纹宝塔式气动快插接头

　　在流体输送与气动控制系统里，接头是决定管路可靠性的基础元件。这款黄铜外螺纹宝塔接头的建模，重点还原了金属切削加工后的真实轮廓与装配边界，可直接用于设备气路、水路、低压油路的布局校核与BOM统计。

　　从实际工况看，这类接头广泛出现在自动化生产线的气源处理单元、实验台流体回路、小型机床冷却管路以及模具温控系统中。它一端通过外螺纹拧入阀块、气缸、机座或分气块，另一端依靠带倒锥的竹节式尾端插入软管，再配合卡箍或喉箍锁紧，能够在一定压力下防止软管受内压脱出。相比快插式接头，宝塔结构对软管壁厚和材质的兼容性更强，在PVC管、橡胶管、尼龙管等场景中都能使用，成本也更低，适合一次性布管或维护频率不高的固定回路。

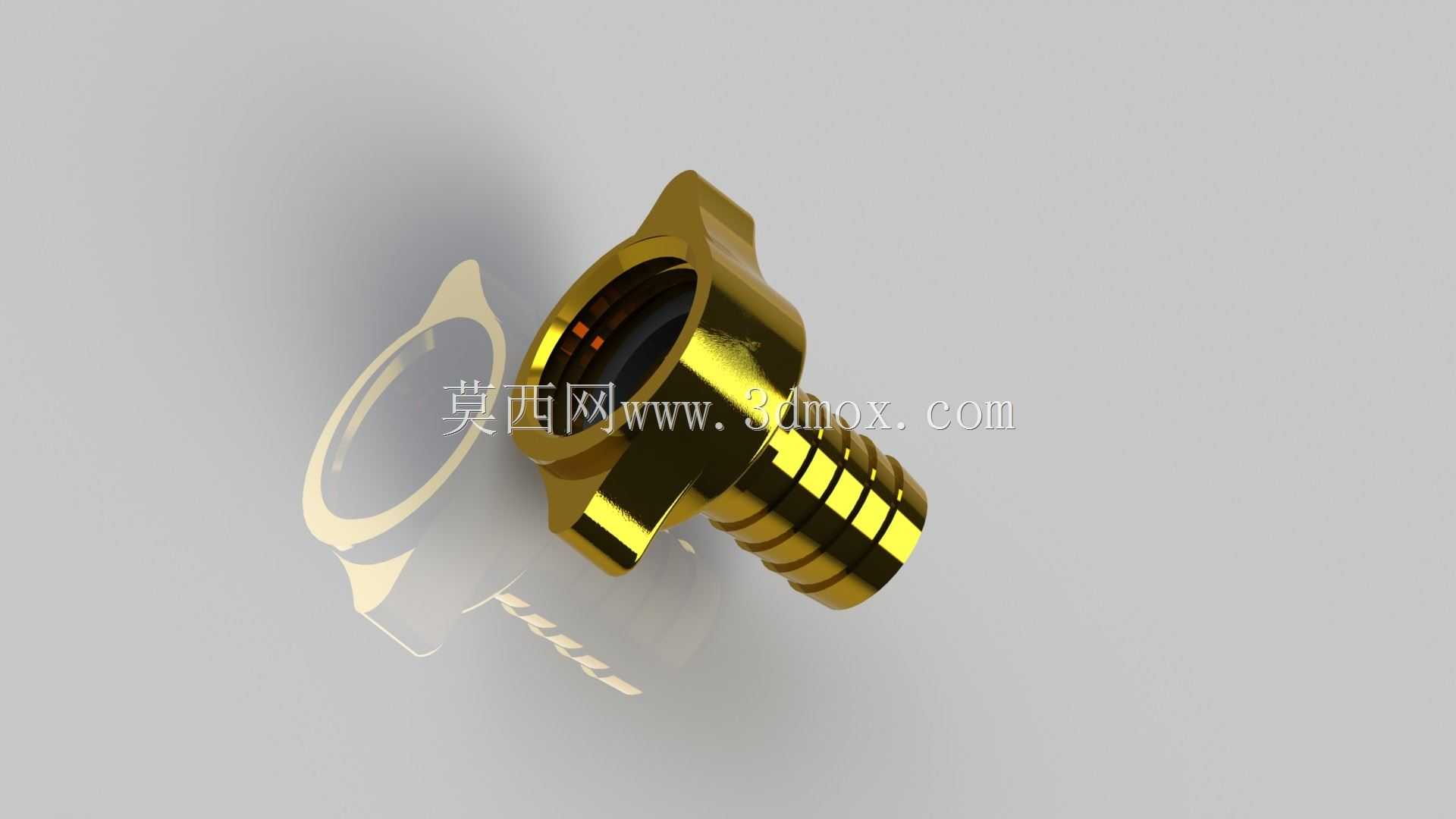

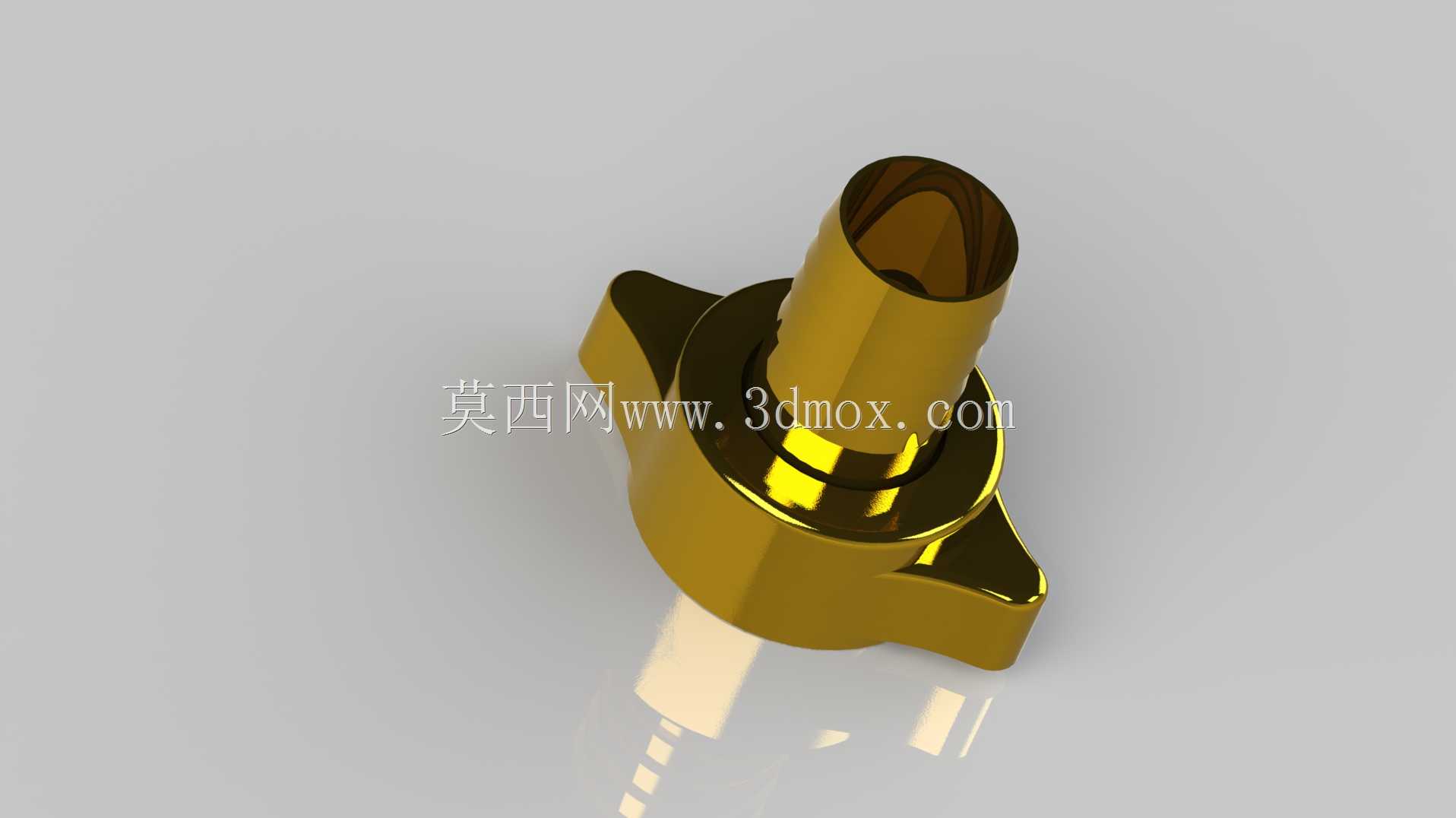

　　模型在结构表达上没有停留在简单回转体，而是把端部翼形扳拧部位完整建出。这两个对称凸耳并非装饰，而是现场安装时的受力边界：狭窄空间里扳手不便卡入时，可用工具夹持翼部辅助旋紧；同时它也限制了接头沉入安装面的深度，为密封预留操作空间。建模时需要注意翼形根部的过渡圆角，这里是应力集中区，若直角过渡，在反复拧紧或受侧向拉力时容易产生裂纹。实际加工中，黄铜棒料经车削成型后，该部位通常会保留较小圆角，以兼顾强度与去毛刺要求。

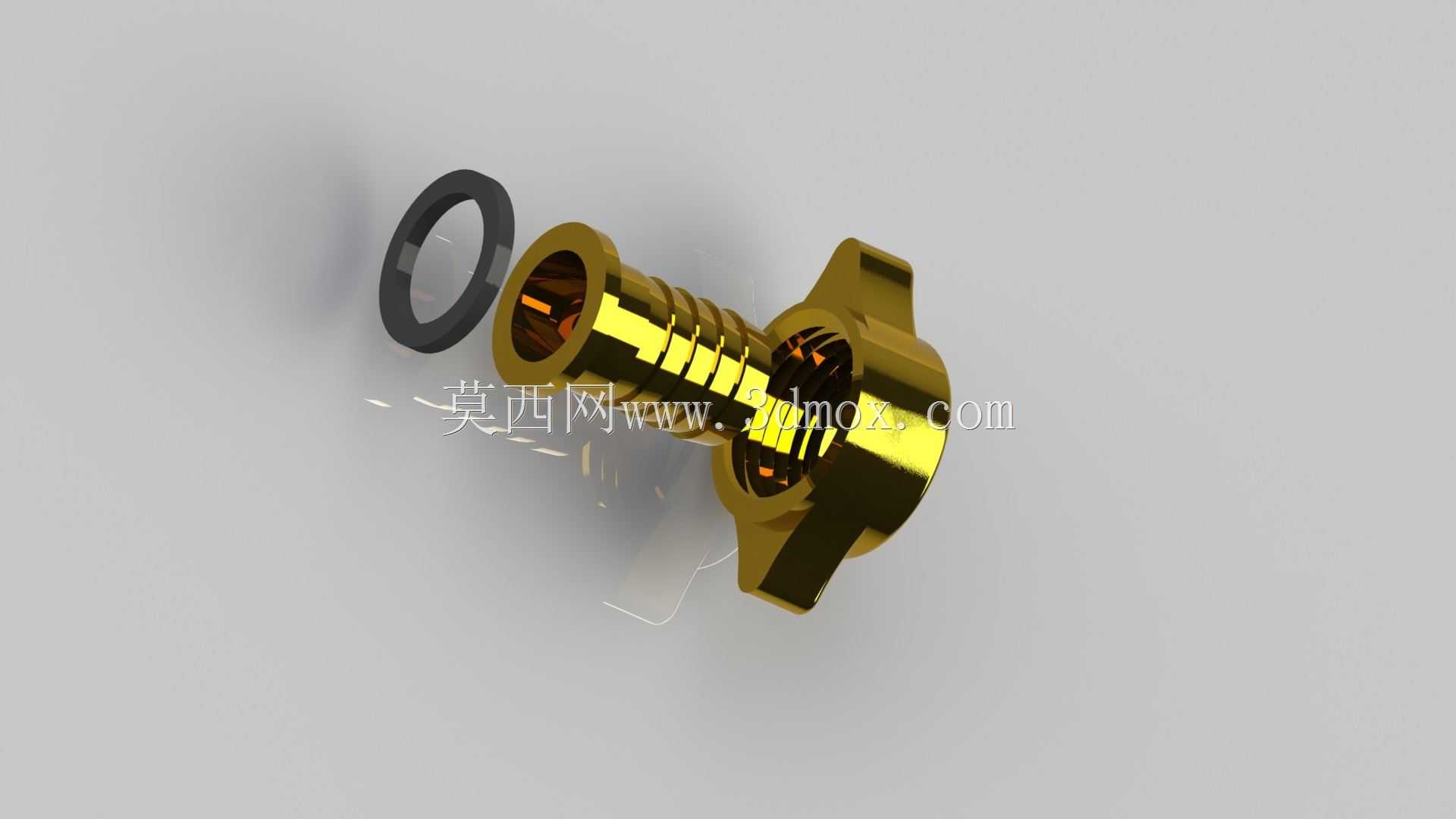

　　螺纹段是接头与基体连接的关键。外螺纹精度直接影响密封效果和装配扭矩，模型中应体现完整牙型、退刀槽以及端面倒角。端面倒角不仅方便导入螺纹孔，也能减少拧紧时对密封圈或密封胶的切削。若用于压力较高的气路，通常会在螺纹处缠绕生料带或配合O型圈端面密封；若用于冷却水回路，则可采用螺纹密封胶。设计人员在装配体中调用该模型时，应同步检查螺纹孔周围的最小扳手空间，避免接头与相邻管路、盖板或电气元件发生干涉。

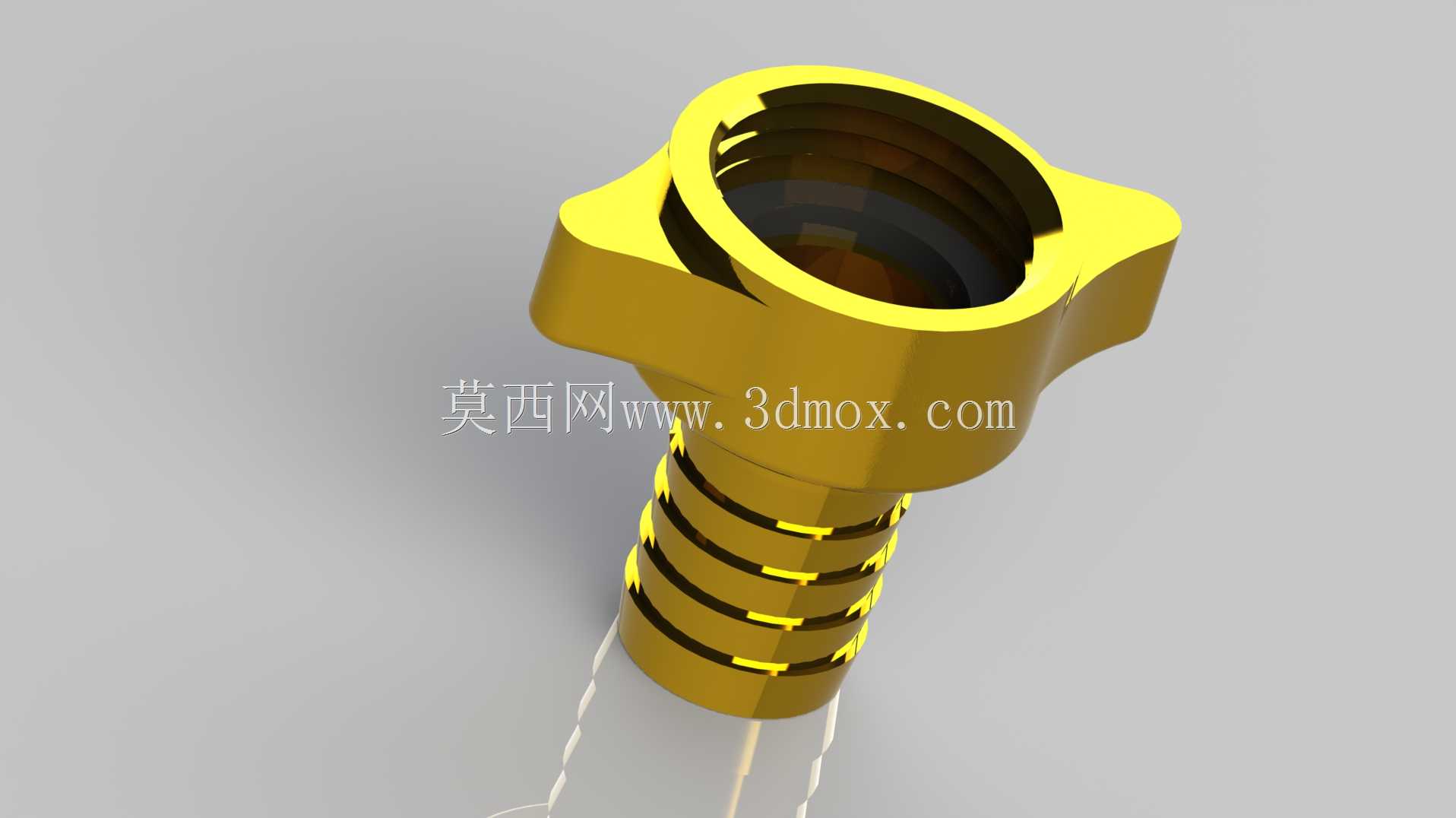

　　宝塔尾端的多道环形倒刺是软管连接的核心。每一道锥刺都承担防滑与密封作用：插入软管时，倒刺顺着管口方向进入，阻力较小；软管受内压向外退缩时，倒刺反向咬入管壁，形成机械锁合。建模时需要控制各道环刺的外径差和导入锥角，角度过大会造成插管困难，过小则锁紧力不足。尾端最末段应做收窄导向，便于在不借助润滑油的情况下将软管推过第一道环刺。对于需要频繁拆装的场合，可在尾端根部增加一个小凸台，作为卡箍的定位边界，防止卡箍在振动中滑移。

　　从安装边界看，选型时不能只关注螺纹规格，还必须核对软管内径与宝塔尾端外径的匹配关系。软管内径过小，装配困难且容易造成管壁局部损伤；内径过大，则倒刺无法充分咬合，承压后容易脱落。接头拧入基体后，其轴向伸出长度会决定管路折弯半径。若软管在接头根部急剧弯折，会导致通流面积减小、局部应力增大，长时间使用后还会出现折裂。在三维布局阶段，应利用该模型检查软管最小弯曲半径，并预留至少一倍管径以上的平直过渡段。

　　材质选择上，黄铜具有较好的切削性能、耐腐蚀性和塑性，能够适应普通车间环境中的压缩空气、水及弱腐蚀性介质。其表面经车削后呈现金属光泽，模型渲染中保留了刀纹与高光转折，有助于在装配评审中区分黄铜件与钢制件、塑料件。对于潮湿或有腐蚀气体的环境，设计人员还需结合镀层或更高等级材料评估，但外形尺寸和安装方式通常保持一致。

　　在整机设计流程中，这类小件往往容易被忽视，却最容易造成现场停工。把接头按真实比例建入装配体，不只是为了展示外观，更重要的是验证螺纹孔位置、扳拧空间、软管走向以及维护拆卸顺序。尤其是在多管路密集排布的阀岛或分水排附近，接头的翼形宽度、六角尺寸和尾端长度都会影响相邻元件的可操作性。通过三维模型提前发现干涉，比在装配现场靠打磨、强行掰管来解决问题更能保证系统长期稳定性。

　　总体而言，该接头模型围绕机械连接的真实需求展开，既体现了外螺纹密封、宝塔倒刺锁管、翼形辅助扳拧等功能结构，也保留了用于装配校核的关键尺寸边界。对于从事非标设备、气动系统和流体管路设计的工程师来说，它可以作为标准件库中的基础单元，直接参与管路布置、空间校验和维修性评估。
