三脚架式双横臂传感搭载支架结构

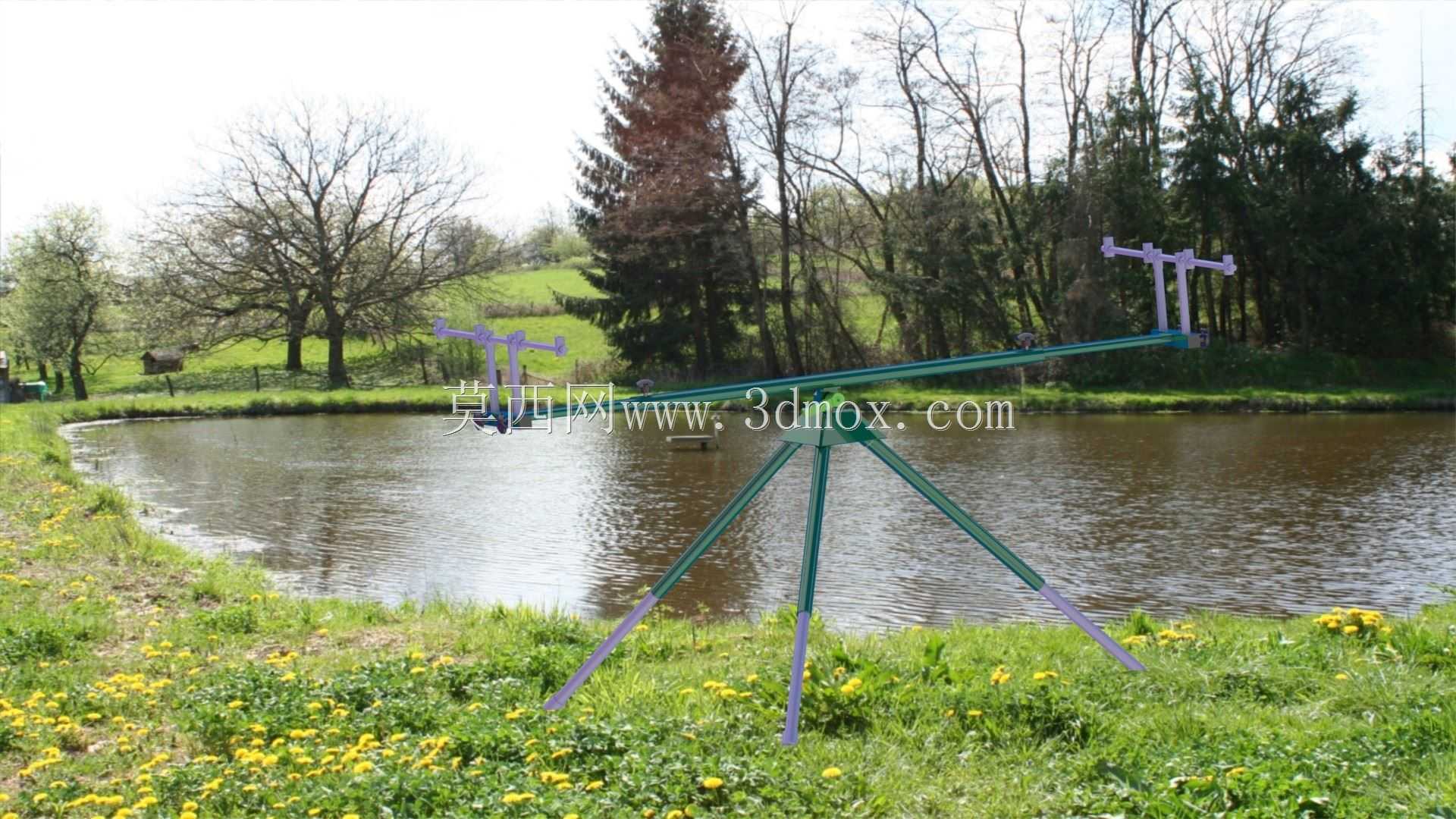

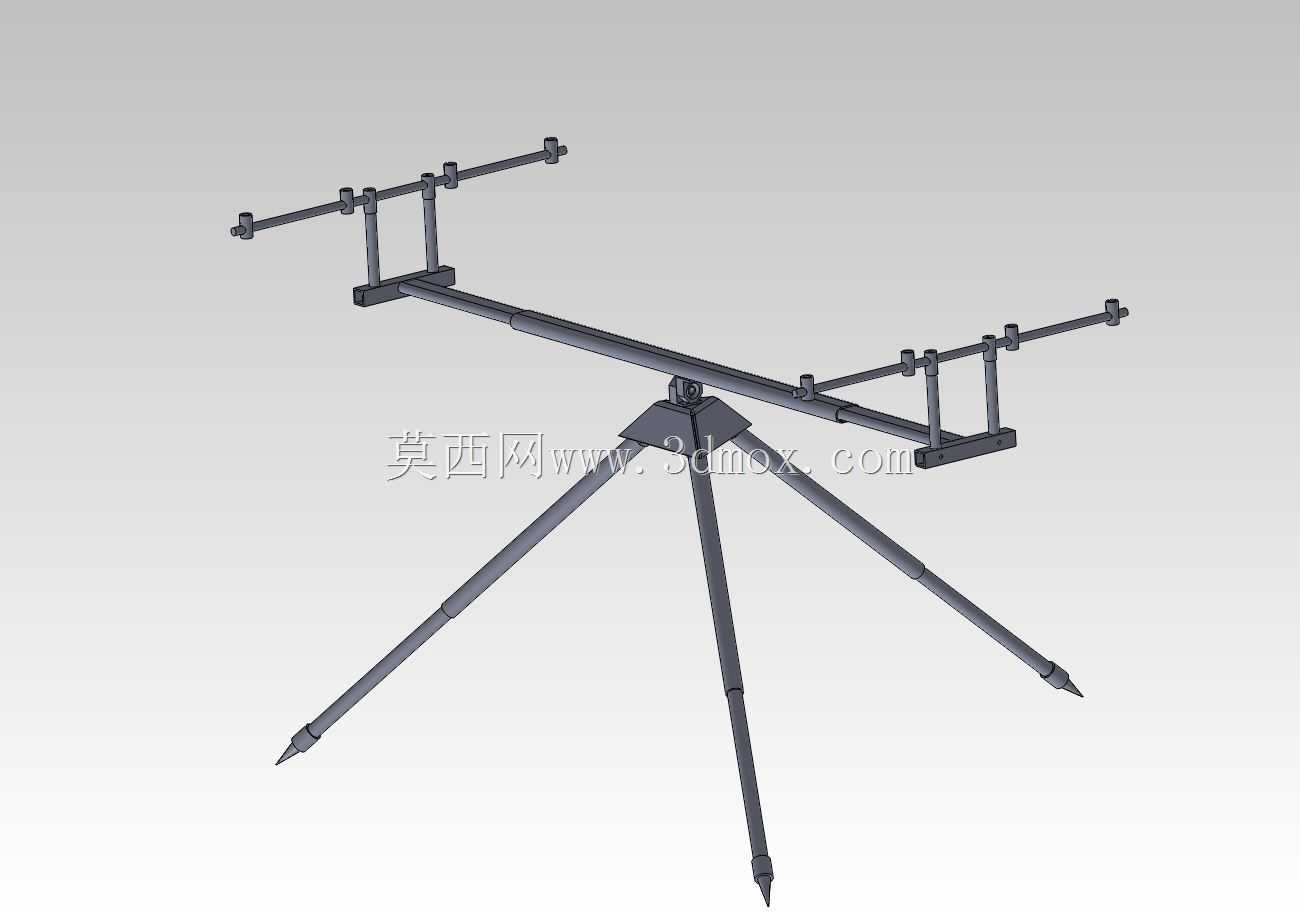

　　该结构面向野外或现场测试中的传感器临时布设需求，核心任务是在不平整地面上为多只探测器件提供稳定、可重复定位的安装基准。整体采用三脚支撑加中部回转座的形式，三条支脚向外张开并以尖状端部接触地面，能够在泥土、碎石、草地等松软或粗糙表面获得较好的插入与防滑效果。支脚与中心座之间保留角度展开关系，建模时需要重点控制张开后的外接圆范围，避免支脚在收纳状态与横臂发生干涉，同时保证展开状态下重心落在支撑三角形内部。中部回转座承担全部上部载荷，并允许横臂组件绕竖直轴线调整方向。这种设计适合风向、光照、距离、姿态、声学或小型气象类传感器的快速架设：操作人员先固定三脚架，再转动上部横臂对准被测方向，最后锁紧铰接部位即可完成布置。

　　上部由一根较长主梁和两根较短安装臂组成，形成双侧外伸的承载布局。主梁中部与回转座连接，两端分别延伸；短臂通过立柱和夹块固定在主梁上，位置可沿梁体方向滑动，以改变传感器间距。臂端设置多个柱状安装位，可直接固定小型传感器、靶标、反射件或接线座。立柱与横臂之间采用垂直叠装关系，便于在三维装配中检查孔位对齐、螺栓穿装空间以及锁紧后的受力路径。从结构受力看，外伸臂在端部载荷作用下会对中部连接产生弯矩，因此主梁截面、立柱高度和夹块抱紧长度需要匹配。若端部器件偏重，应缩短外伸距离或降低立柱高度；若追求较大的监测覆盖范围，则可在保证根部连接强度的前提下向两侧展开。三脚支撑的优势在于对地面平整度要求低，但支脚尖端会形成局部应力集中，

　　实际使用时可配合脚垫或钎脚改善承载。模型中各杆件以规则截面为主，适合通过参数化方式控制管径、臂长、立柱高度和夹块间距。结构设计时不宜只追求最大展开尺寸，还应同步校核收拢状态长度，因为野外作业通常要求整体能够放入便携包或随工具箱转运。支脚与中心座的铰接区域是另一个关键部位，既要满足转动开合，又要在展开后具备足够锁紧摩擦力，防止受风载或触碰后自行收合。上部横臂与回转座之间建议设置止转面或锁紧旋钮，使方向调整后不会因振动产生缓慢偏转。安装边界方面，应预留传感器线缆沿臂体绑扎的空间，避免线缆悬垂晃动影响测量；端部安装位之间的距离要根据器件外形确定，防止相邻传感器互相遮挡。若在同一横臂上布置不同高度的器件，可通过增减立柱或调整夹块位置实现，

　　但升高会同时放大风阻弯矩，需要与三脚架稳定性综合权衡。该结构没有复杂壳体，建模重点在于装配关系、运动范围和连接细节。回转座、夹块、立柱、臂杆和支脚之间应分层建立，便于后续替换成不同长度规格。对于结构设计与选型人员而言，这类支架的价值不在单件强度极限，而在快速部署、可调范围、携带便利性与稳定性之间取得平衡。通过调整支脚开度、横臂方向、臂上安装位数量和立柱高度，同一套基础结构可适配多种现场检测任务，也可作为实验平台中传感器位姿调整的辅助机构使用。
