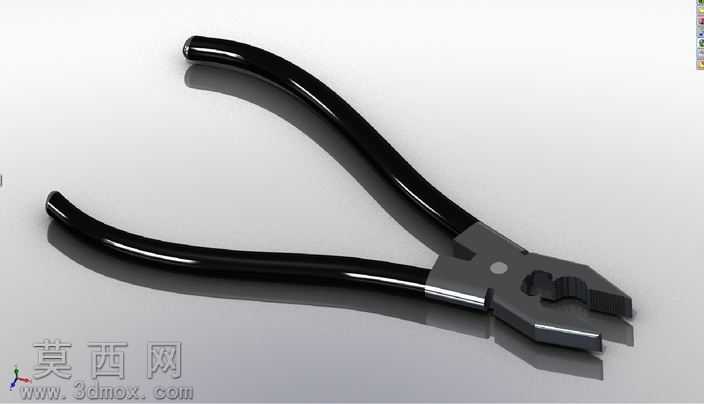

飞机虎钳夹持工具三维结构设计

本作品为飞机虎钳的三维数字化建模设计，整体采用参数化建模思路完成全结构构建，建模过程中严格遵循手动夹持工具的实际尺寸比例，对虎钳的钳头咬合结构、手柄弧度、铰接转轴等核心部件均做了精细化的特征还原。首先在建模阶段，先绘制钳身主体的二维轮廓草图，通过拉伸、切除等基础特征构建出钳头的咬合齿结构，针对咬合齿的防滑纹理，采用阵列特征完成均匀排布，保证齿形的角度与深度符合实际夹持作业的受力需求，避免夹持工件时出现打滑问题。铰接部位的转轴结构采用同轴心配合设计，预留了合理的装配间隙，还原真实虎钳的开合转动逻辑，确保两个钳臂可以围绕转轴顺畅转动，实现开合夹持的动作。手柄部分采用符合人体工学的弧形曲面设计，通过扫掠特征构建手柄的基础形态，再对边缘做圆角过渡处理，消除尖锐棱角，匹配实际使用时的握持手感，同时针对手柄的防滑包覆层，单独拆分曲面特征做差异化材质区分。材质与渲染环节，钳身金属部分采用高碳钢材质参数，调整金属粗糙度、反射率参数还原钢材的哑光金属质感，咬合齿部位做细微的磨损质感处理，提升模型的真实感；手柄的包覆层采用黑色橡塑材质，调整材质的漫反射颜色与高光参数，还原橡塑材质的半哑光触感，同时在手柄与金属钳臂的衔接部位做了金属包边的细节处理，还原真实产品的装配结构。整体装配过程中对所有部件添加了正确的配合约束，既可以实现静态的结构展示，也能够支持开合动作的运动仿真，完整还原飞机虎钳的实际工作状态，建模过程中对所有特征均做了参数化命名，方便后续对结构尺寸做调整修改，可用于手动工具的结构教学、产品展示以及相关工装设计的参考使用。
