汽车油门踏板集成传感装置结构设计

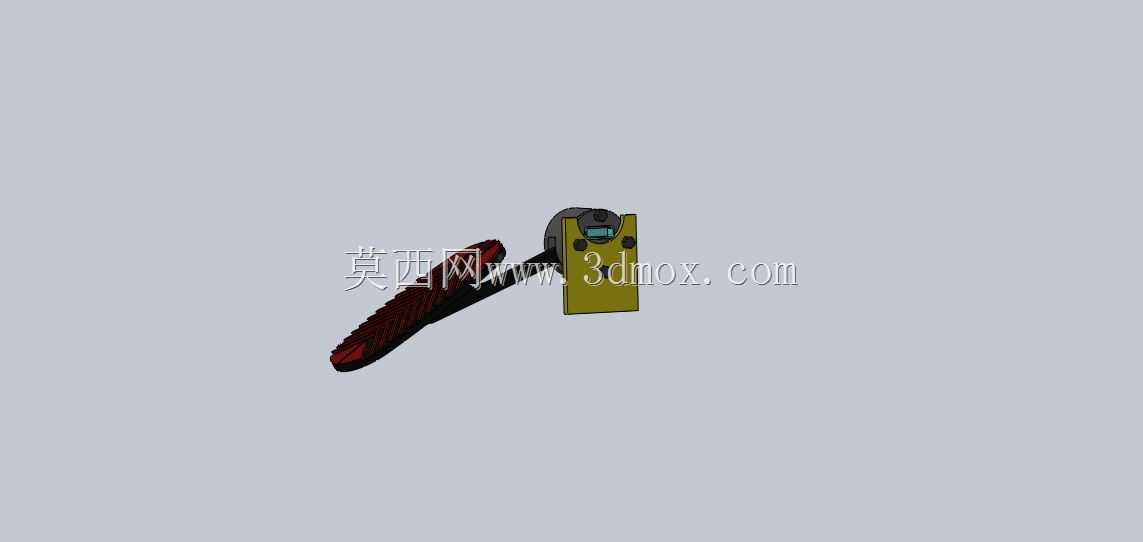

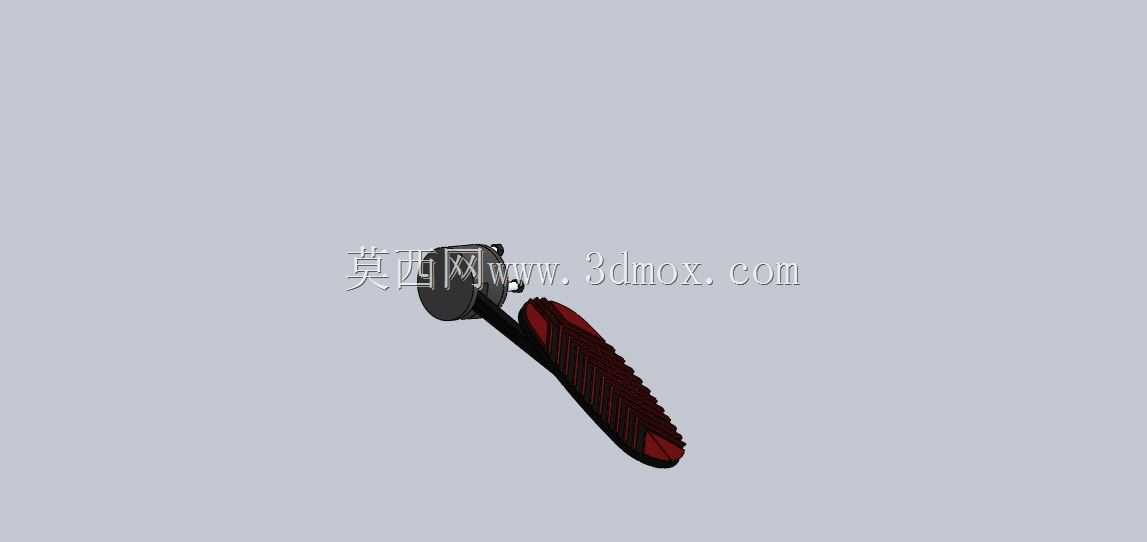

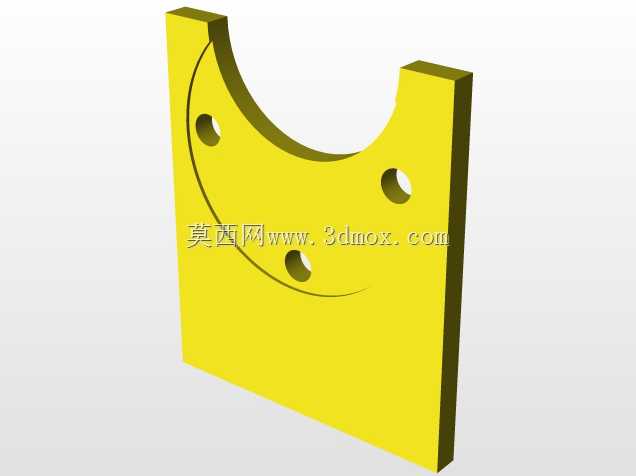

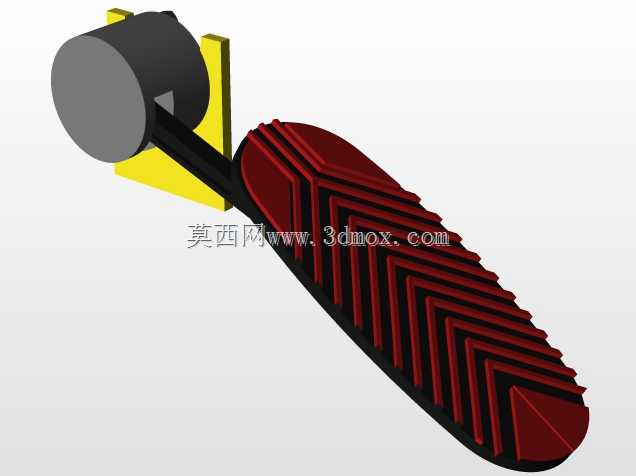

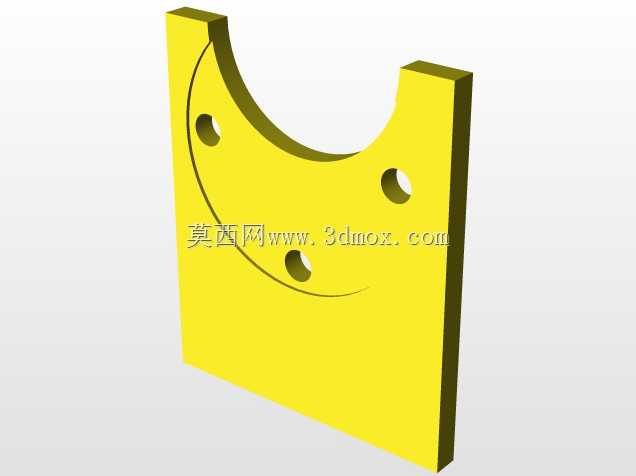

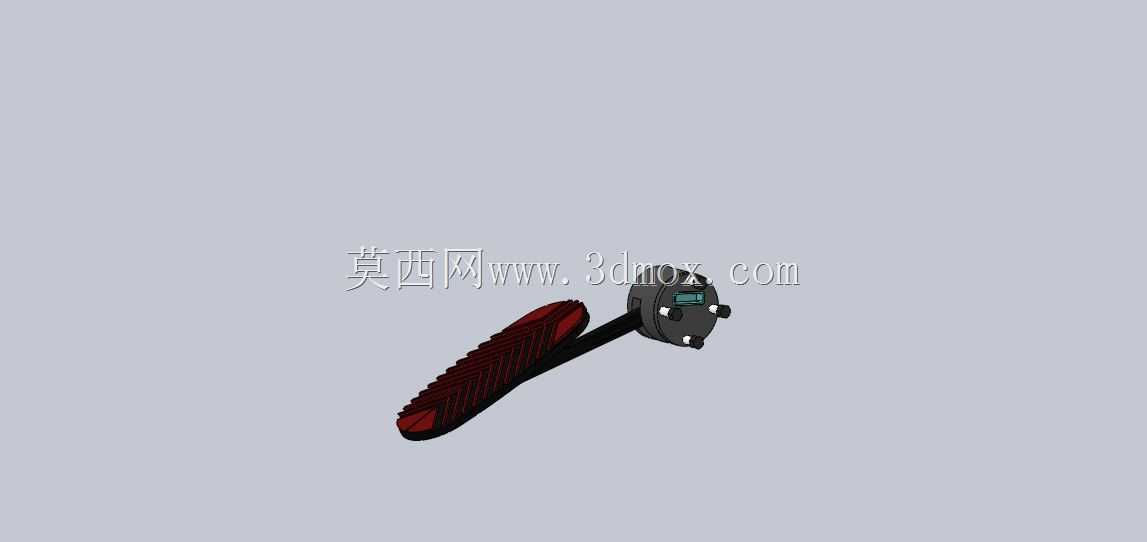

　　这套集成传感单元的脚踏操控机构，核心服务于乘用车辆动力输出的人机交互环节，安装在驾驶舱驾驶员脚部前方的防火墙区域，将驾驶员脚部施加的踩踏动作与踩踏深度转化为可被整车电控系统识别的电信号，替代传统的拉线式油门传动结构，是电子油门系统里的核心输入部件。从实际装车的边界约束来看，这类部件的安装面需要贴合驾驶舱前围钣金的预设点位，主体圆形传感基座的轴向尺寸需要控制在不会侵入转向管柱、制动踏板预留运动空间的范围内，摆臂的转动行程完全匹配实车地板到脚垫的垂直距离，踩踏全程不会出现踏板与地毯、周边内饰板的运动干涉。设计阶段首先要敲定的是摆臂的转动角度与踩踏力曲线，日常驾驶中驾驶员脚跟通常搁置在地板上作为支点，前脚掌搭在踏板面完成动作，

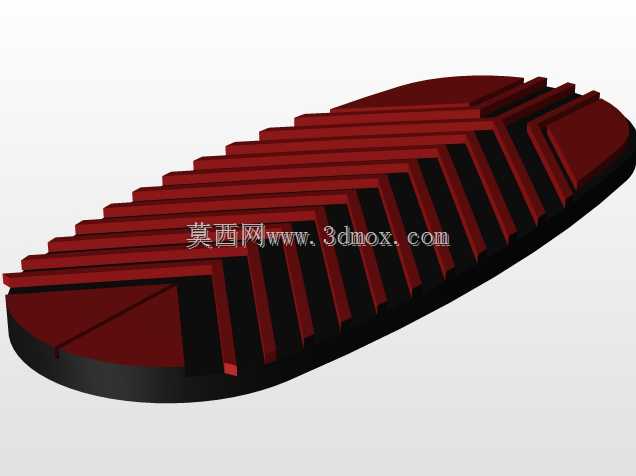

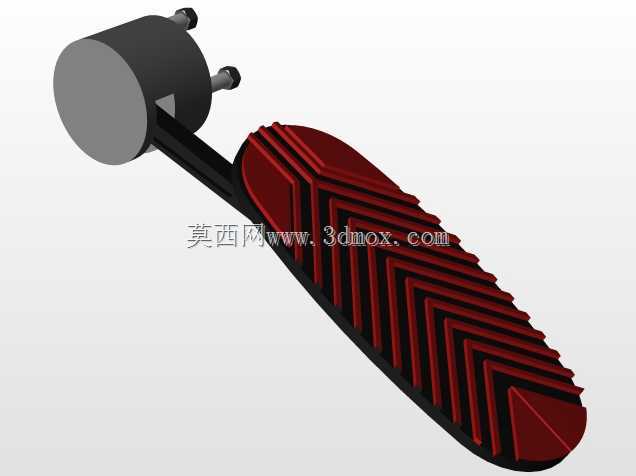

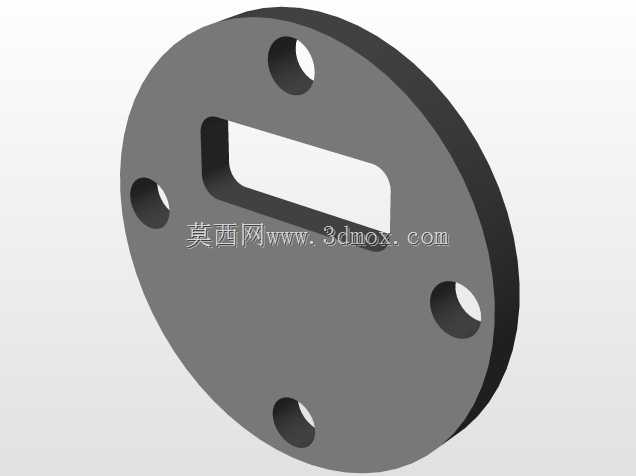

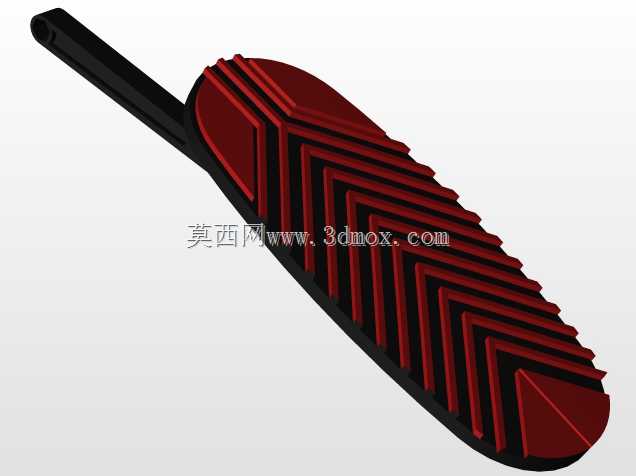

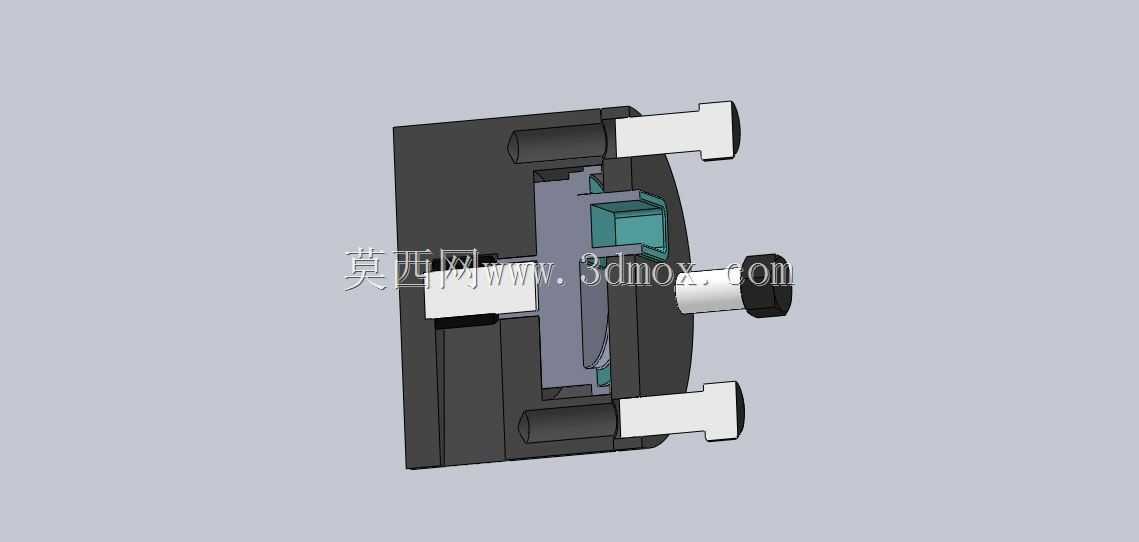

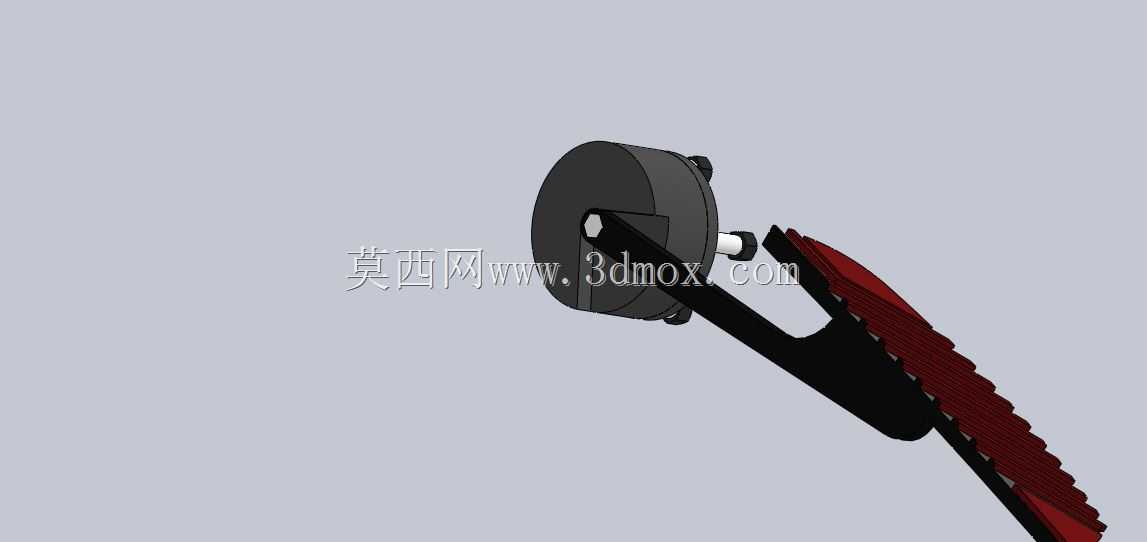

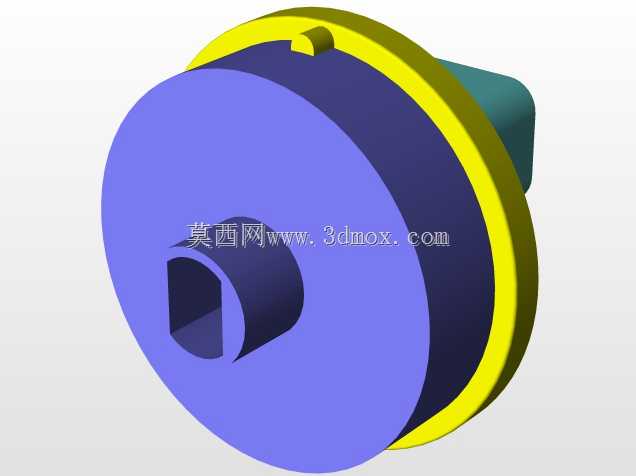

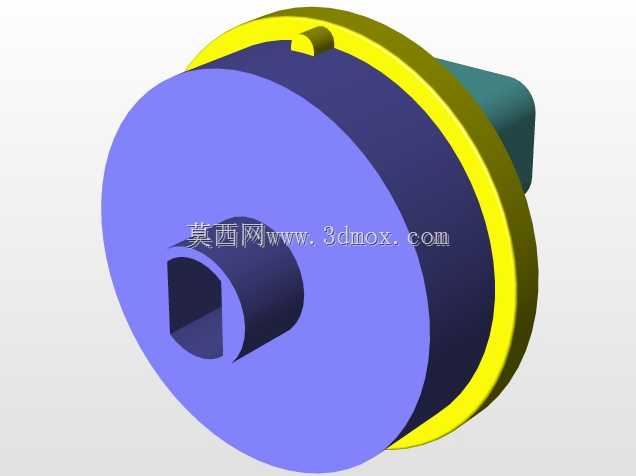

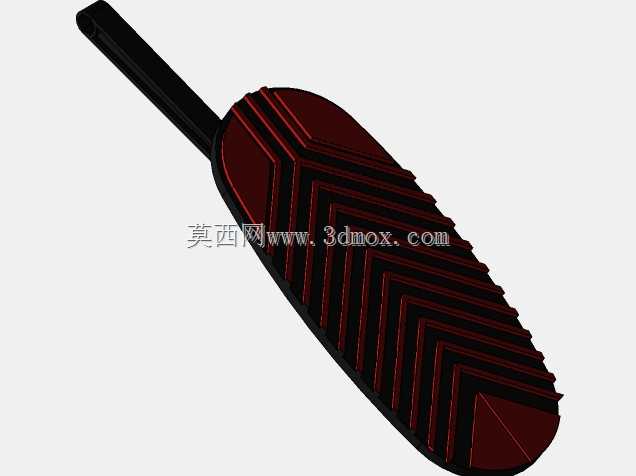

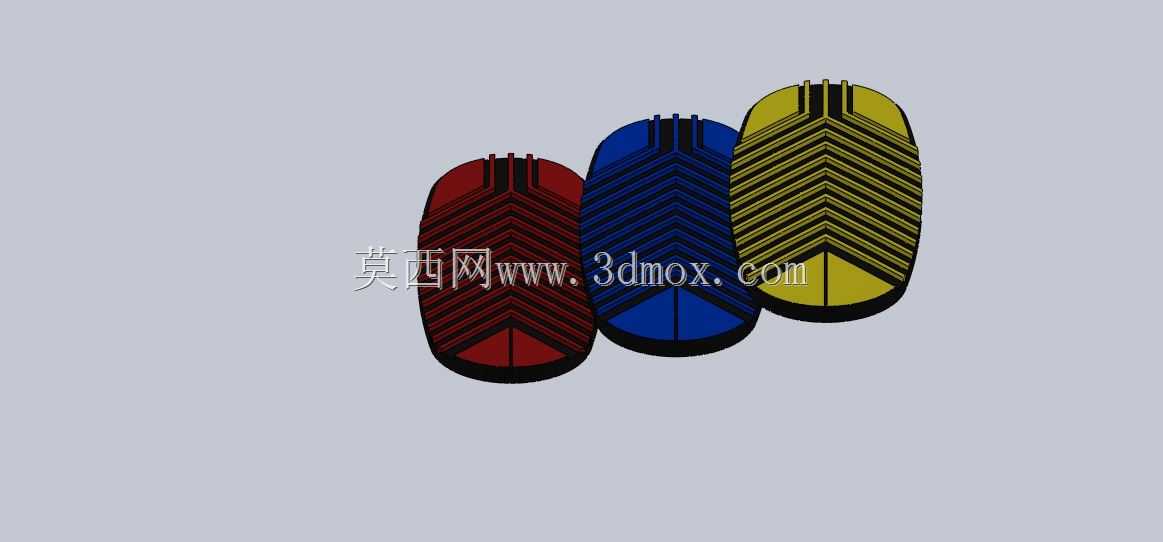

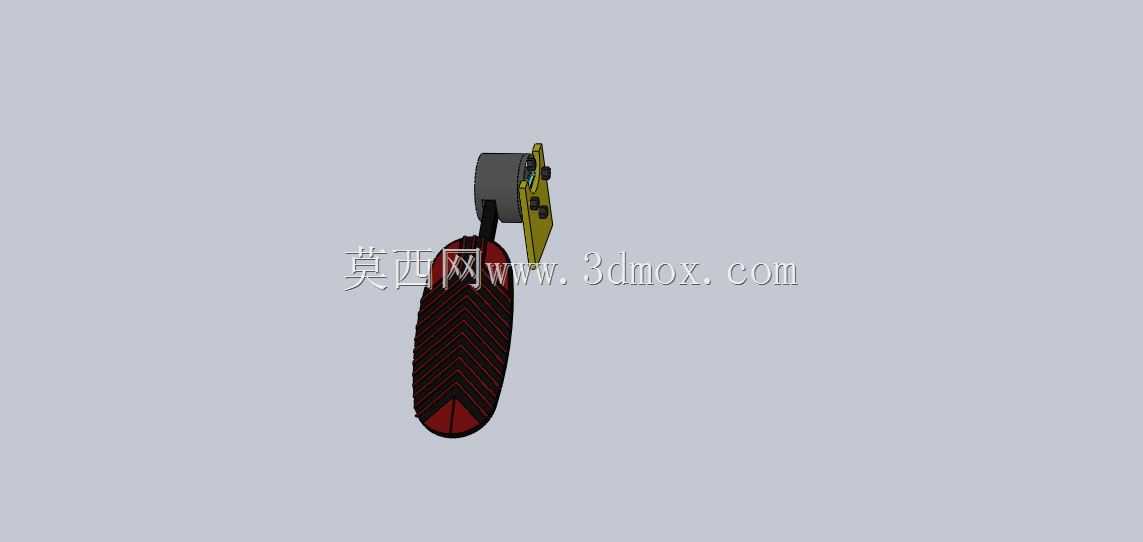

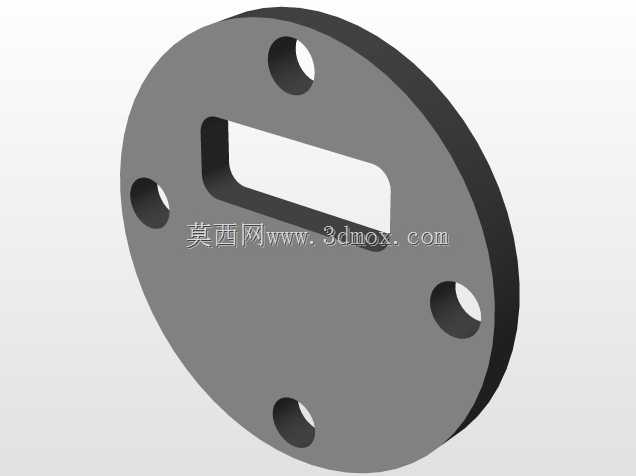

　　因此踏板面的弧度做了贴合脚掌自然放置形态的内凹处理，表面增设的防滑齿纹结构，能够在鞋底沾水、沾尘的工况下依旧保持足够摩擦力，避免踩踏过程中出现脚掌滑脱的问题。摆臂与传感基座的连接采用同轴铰接布局，内置的复位弹性结构会在驾驶员松开踏板时，自动带动摆臂回到初始怠速位置，复位力的调校经过多轮验证，既不会因为力度过轻导致脚部容易疲劳，也不会因为力度过重增加长途驾驶的操控负担。传感基座的壳体采用密封式结构设计，能够抵御驾驶舱内日常可能出现的灰尘侵入、少量液体泼溅，适配车辆使用过程中宽范围的温度变化工况，不会因为环境温湿度波动出现信号采集偏差。基座侧面预留的接插接口，直接与整车线束对接，输出的信号能够实时反馈踏板的当前开度与开度变化速率，

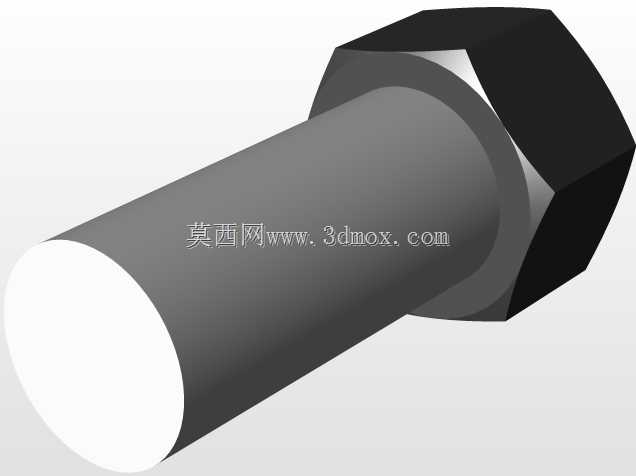

　　整车VCU会结合该信号匹配对应的节气门开度、喷油量与点火提前角，实现动力输出的精准调控。从结构可靠性角度出发，摆臂选用高强度工程材质一体成型，在保证整体结构刚性、承受频繁踩踏载荷的同时，有效降低部件整体重量，铰接位置的耐磨衬套能够承受数十万次的往复踩踏循环，避免长期使用后出现旷量、卡滞等问题。踏板的初始高度、踩踏行程终点都做了硬限位设计，既能够保证怠速信号的准确触发，也能避免踩踏超出行程损坏内部传感元件。在整车装配环节，该部件的安装点位与周边的制动踏板、歇脚板保持合理的横向间距，符合人机工程学的脚部操作空间要求，驾驶员在油门与制动踏板之间切换脚部动作时，不会出现部件之间的磕碰干涉。整套结构的运动逻辑经过多轮实车姿态验证，不同身高、不同驾驶习惯的驾驶员都能找到舒适的操控姿态，踩踏过程中力反馈随开度变化线性平顺，不会出现突兀的力度变化，能够精准传递驾驶员的动力需求，既适配日常城市道路的平顺跟车场景，也能满足急加速工况下快速深踩的操作响应需求。
