重载卡车悬挂欠载防护结构仿真设计

　　该结构件主要面向重型卡车底盘悬挂系统中的欠载保护工况，用于在车辆空载、偏载或通过颠簸路面时限制悬挂部件的异常位移，避免弹性元件、导向机构及连接支座因瞬时冲击或反向载荷而发生塑性变形、焊缝开裂或连接松脱。实际道路运行中，卡车货箱未装载或载荷分布不均时，车桥与车架之间的相对运动方向会发生改变，常规缓冲元件难以覆盖反向冲击区间，因此需要专门的防护构件承担限位、吸能与载荷传递作用。

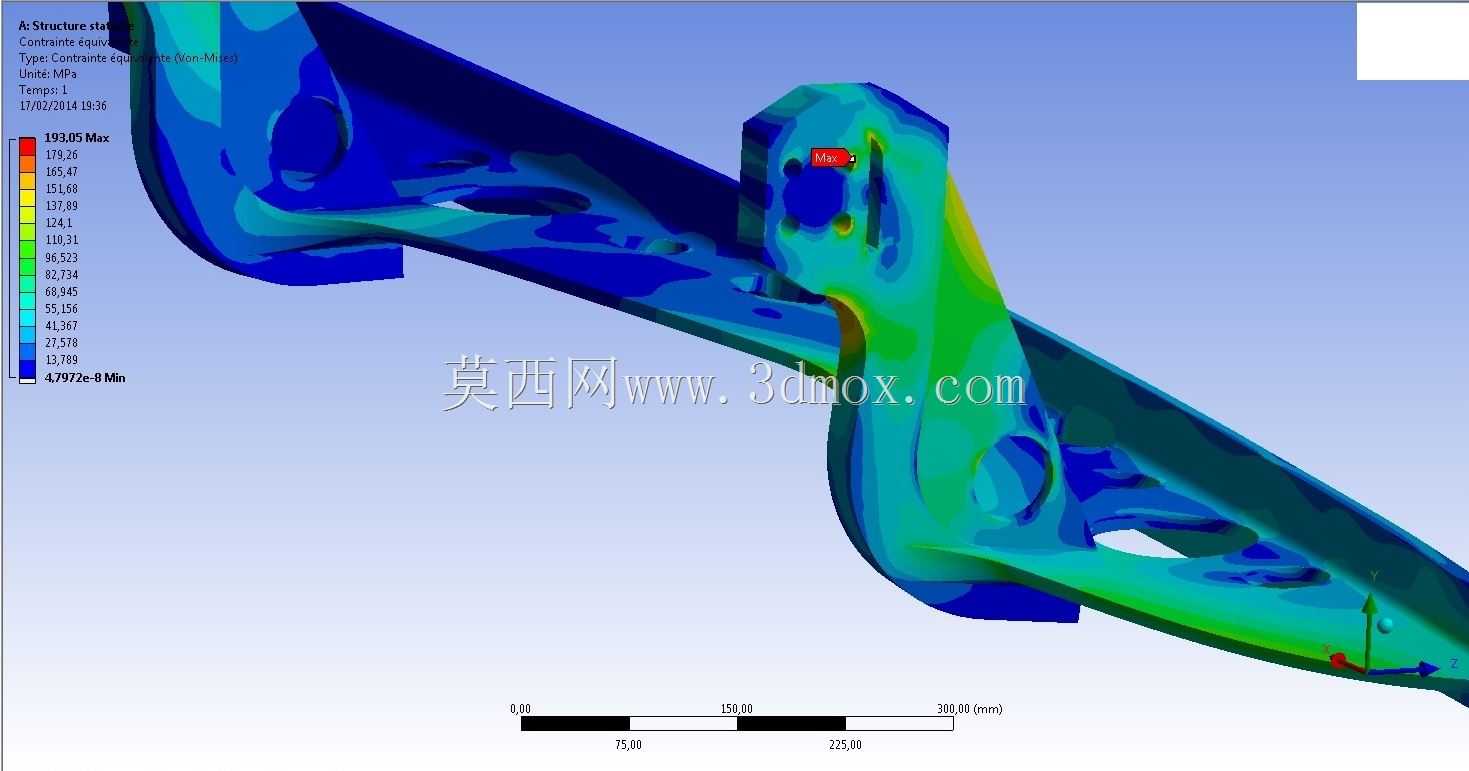

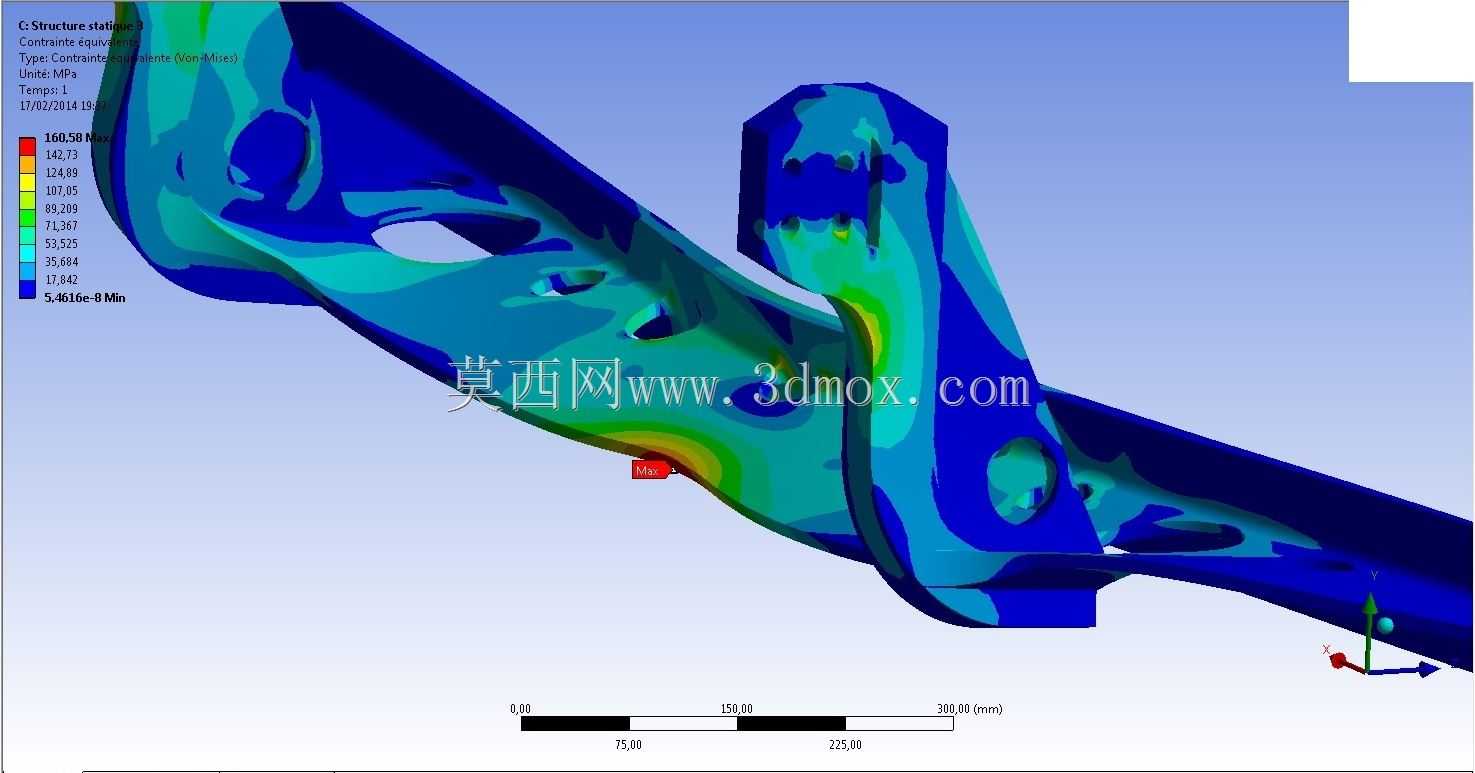

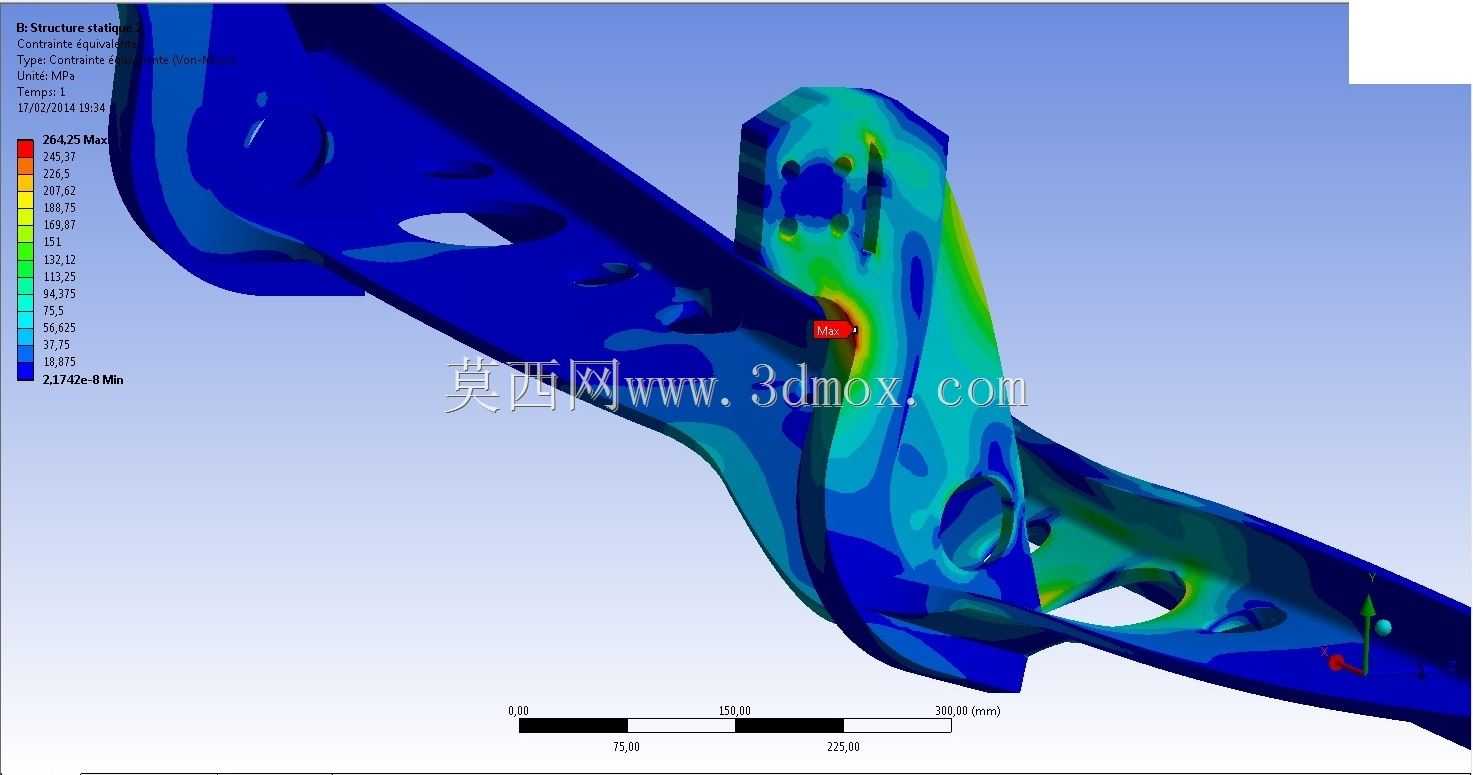

　　从受力云图可以看出，构件高应力区集中在弯折过渡根部、安装孔周边以及与相邻支座接触的承压区域。这些位置在建模阶段需要重点控制圆角半径、壁厚连续性以及局部加强筋的走向，避免因截面突变造成应力集中。主体采用变截面长臂形态，一端通过螺栓孔与车架侧支座连接，另一端形成钩状或挡块状限位面，与车桥侧对应部件保持设定间隙；在正常满载压缩行程中两者不发生接触，只有当悬挂回弹超过允许行程时才刚性贴合，从而把冲击载荷传递至车架而非让弹性元件超限变形。

　　设计思路上，首先要根据车桥跳动包络确定防护件的空间边界，保证在满载、空载、最大转向和扭转工况下均不与制动管路、减振器、横向稳定杆等周边件发生干涉。长臂中部的开孔并非单纯减重，其位置和形状需要结合应力路径进行调整：孔边应避开主拉应力流线，必要时在孔周设置凸台或翻边以提高局部刚度。弯折段的角度决定了接触瞬间载荷的分解方向，若角度过陡，接触冲击会以较大横向分量作用于螺栓；若角度过缓，则需要更大结构尺寸才能满足限位行程。

　　安装边界方面，连接孔的中心距、孔径公差和贴合面平面度直接影响装配后的受力状态。贴合面应预留足够的摩擦传力面积，螺栓预紧后不能让构件在正常振动中产生微动磨损；与车桥侧接触的工作面可根据需要增加可更换耐磨块，使维护时不必更换整体构件。构件外形还需考虑泥水、石击和盐雾环境，外露棱边应圆滑过渡，避免形成应力腐蚀起点。

　　在三维建模过程中，应先建立车桥、车架、板簧或空气弹簧、减振器及相邻支架的简化装配，再以运动包络反推防护件的实体轮廓。实体完成后需分别校核静载、冲击接触和疲劳工况：静载关注材料屈服裕度，接触工况关注局部压溃和螺栓滑移，疲劳分析则关注焊缝及孔边在反复冲击下的寿命。云图中低应力区域可适当减薄以控制自重，高应力区域则通过加大圆角、调整壁厚或增加局部加强来改善载荷分布。

　　该类构件虽然不属于悬挂主承载件，却直接关系到空载高速行驶、越野路面和紧急制动时的底盘可靠性。结构设计不能只追求静态强度，还必须把装配工艺、维修空间、接触磨损和行程公差统一纳入考量，才能在有限的底盘布置空间内实现稳定的欠载保护功能。
