重载万向脚轮滚轮组件结构设计

　　这款重载万向脚轮的滚轮组件，核心解决工业场景中移动设备的转向承载与行走平顺性问题，常见于工装周转车、重型货架、自动化设备移动底座、机床辅机以及车间物流转运台车等需要频繁移位的工位。从实际使用反馈来看，这类脚轮往往要同时承受垂直方向的静载与动载，还要应对转向时的扭转力矩，以及地面接缝、轻微凸起带来的冲击载荷，因此结构设计不能只看外观造型，每一处配合都要对应实际受力工况。

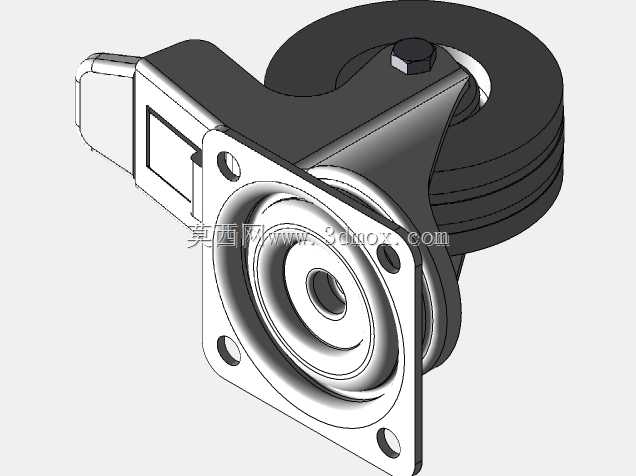

　　从结构拆分来看，该组件主要由方形安装法兰、回转支承座、轮架、滚轮、轮轴以及顶部锁紧件构成。方形法兰采用四孔安装布局，四个安装孔分布在法兰四角，这种布局的优势在于安装时对底板的加工容错率更高，相比三孔结构，四孔在承受侧向推力时能提供更均匀的压紧力，不易出现单点螺栓松动的问题。法兰与下方回转座之间采用了大直径的回转配合面，接触面积的增加直接降低了单位面积的接触应力，在长期频繁转向后，配合面不易出现压痕与卡滞，这对于需要频繁转向的物流设备来说，直接影响操作的省力程度。

　　轮架部分采用了折弯与加强筋结合的结构，侧面的立板直接包裹滚轮两侧，既承担轮轴的支撑作用，又能在受到侧向撞击时保护滚轮不受直接冲击。轮架与回转座的连接过渡处做了圆滑的加厚处理，避免应力集中在焊接或折弯转角处——在实际工况中，很多脚轮的失效都不是滚轮本身损坏，而是轮架与回转座连接位置在反复冲击后出现开裂，这种过渡加厚的设计正是针对这类失效模式做的优化。

　　滚轮采用多槽式的圆柱外形，这种轮廓设计一方面增加了滚轮与地面的接触宽度，在同等载荷下降低接地比压，既减少了滚轮自身的磨损，也能降低对环氧地坪、水磨石地面的压痕损伤；另一方面，多道环形槽可以在经过有细小铁屑、杂物的地面时，将杂物暂时容纳在槽内，避免杂物被挤压在滚轮与地面之间造成局部卡滞或滚轮表面划伤。滚轮中心与轮轴之间预留了轴承安装位，从结构比例判断，此处适配标准深沟球轴承或滚针轴承，轴承的选型直接决定脚轮的转动阻力与径向承载能力，设计时需要根据额定载荷计算轴承的额定动载荷，预留至少一点五倍以上的安全系数，应对启动、制动时的冲击。

　　顶部的锁紧件采用内六角圆柱头结构，将回转座与轮架轴向锁紧，同时保留回转所需的间隙。这里的配合公差需要严格控制：间隙过大会导致转向时出现旷量，设备移动时产生晃动；间隙过小则会增大转向阻力，甚至在热胀冷缩后出现转向卡死。在三维建模过程中，需要对回转配合面做公差分析，结合加工工艺确定合理的间隙范围，同时在工程图中标注配合面的粗糙度要求，保证长期使用的耐磨性。

　　从安装边界来看，方形法兰的外形尺寸决定了设备底板所需的最小安装平面，四个安装孔的孔距需要与设备底部的安装孔位匹配，选型时不仅要关注脚轮的额定载荷，还要核算安装螺栓的强度，确保螺栓的剪切与挤压强度满足满载工况下的受力要求。滚轮的直径则直接影响越障能力与滚动阻力，直径越大，越过地面缝隙、门槛等障碍的能力越强，同时滚动阻力越小，但相应的安装高度也会增加，设计设备整体高度时需要将脚轮的安装高度计入总高，避免出现设备底部离地间隙不足或整体高度超差的问题。

　　在建模逻辑上，需要先搭建整体的装配骨架，确定安装法兰的定位基准、轮轴的中心高度以及滚轮的回转中心，再依次对各个零件进行细节设计。轮架的钣金折弯要考虑材料的折弯系数，确保展开后的下料尺寸准确；回转座的机加工面要标注清楚形位公差，保证端面与回转中心的垂直度；滚轮的建模需要考虑橡胶或聚氨酯包胶的厚度，以及内部金属轮芯的结构，避免只做外观实体而忽略内部的装配关系。

　　实际应用中，这类脚轮通常会搭配定向脚轮组合使用，比如在台车的两个对角安装万向脚轮，另外两个对角安装定向脚轮，既保证转向灵活性，又能保证直线行走时的稳定性。如果是需要完全灵活移动的设备，也可以四个脚轮全部采用万向结构，但此时需要考虑在脚轮上增加刹车装置，通过锁定滚轮转动或回转方向来固定设备位置。这款模型的结构完整呈现了万向脚轮的核心受力与配合关系，对于结构设计人员理解脚轮类产品的设计要点、进行设备选型校核以及非标移动底座的开发，都具备实际的参考价值，建模过程中对各个配合部位的还原，也能帮助工程师在设计阶段提前发现装配干涉、工艺可行性等潜在问题。
