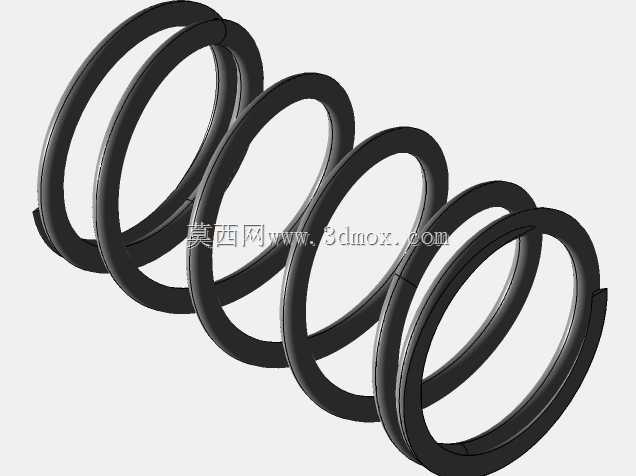

可参数化调节的柔性装配用圆柱螺旋弹簧

　　在常规机械结构的装配场景里，弹簧这类弹性元件的适配一直是结构设计里容易被忽略但直接影响装配可靠性的环节。很多设备在做整机装配公差匹配时，固定参数的弹簧往往会因为零件加工累积公差、装配位置的微小偏移，出现预紧力不足、压并行程不够、或是装配后卡滞的问题，这款可参数化调节的弹簧，就是针对柔性装配场景做的设计优化。

　　从实际使用场景来看，这类弹簧可覆盖的工况范围很广：小到仪器仪表内部的触点复位、传感器安装座的缓冲隔振，大到自动化产线的工装夹具预紧、小型机械设备的复位机构，都能通过调整参数匹配对应的安装空间与力学需求。它不需要针对每一个微小的尺寸差异单独重新绘制整套弹簧模型，在三维装配环境里，只需要修改对应的驱动参数，就能实时生成符合当前装配边界的弹簧形态，大幅减少重复建模的工作量。

　　这款弹簧的核心设计思路，是把弹簧的三个核心尺寸变量做了参数化关联：弹簧的有效圈数对应整体的自由长度，弹簧丝的直径直接影响整体刚度与抗疲劳强度，弹簧的中径则决定了安装时的径向边界与配套导杆、导套的尺寸匹配。三个参数并非独立设置，建模时已经内置了机械设计里弹簧的常规参数约束：比如弹簧丝直径与中径的比值会控制在合理的旋绕比区间，避免参数调整后出现弹簧失稳、或是应力超过材料许用值的问题；有效圈数的调整也会同步关联两端的支撑圈结构，保证弹簧受压时端面可以平稳贴合安装面，不会出现偏载。

　　在柔性装配的实际应用中，它的优势体现在公差适配的灵活性上。比如做传感器安装结构时，安装座的加工深度、传感器本体的长度都会存在合理的加工公差，如果选用固定长度的弹簧，很容易出现部分产品装配后预紧力过大压损传感器敏感元件，部分产品又因为预紧力不足导致传感器松动、检测数据漂移的问题。使用这款参数化弹簧时，可以在三维装配环境里直接模拟实际装配的公差带范围，通过调整弹簧的自由长度与丝径，找到在整个公差区间内都能提供稳定预紧力的参数组合，不需要额外加工定制弹簧，就能让整套结构的装配良率明显提升。

　　从安装边界来看，这款圆柱螺旋弹簧的安装方式非常通用，既可以套在导向导杆上使用，也可以放置在对应的沉孔内做定位。径向尺寸的控制上，参数化调整中径时，已经预留了弹簧受压膨胀的间隙，正常工况下弹簧外径不会和安装孔内壁发生摩擦；轴向尺寸上，参数化模型可以直接计算出弹簧的压并高度，在设计装配行程时，可以直接把压并高度作为轴向的最小安全边界，避免机构运行过程中弹簧被压并失效。

　　建模逻辑上，它没有采用复杂的外部特征参考，所有的几何生成逻辑都封装在模型内部，调整参数时不会因为外部参考丢失出现特征报错。螺旋扫掠的路径与截面完全通过参数驱动，修改任意一个变量后，整个弹簧的实体模型都会同步更新，包括两端的磨平端面、过渡圈的形态都会自动匹配新的参数，不需要手动修补几何特征。这种设计对于需要频繁迭代的结构设计场景非常友好，结构工程师在调整整体布局时，可以随时根据空间变化调整弹簧参数，不需要在标准件库中反复查找近似规格，也不用为了非标的安装空间单独绘制弹簧，能有效缩短整体结构的设计周期。

　　在力学性能的匹配上，参数化的设计也让选型过程更直观。确定安装空间后，可以根据需要的预紧力、工作行程，先选定对应的弹簧丝直径与有效圈数，模型更新后可以直接在三维环境中检查弹簧和周边零件的干涉情况，再微调参数直到空间与力学需求同时满足。相比传统的先查标准、再建模验证、不合适再重新查标准选型的流程，这种参数化模型把选型和建模验证的步骤合二为一，尤其适合非标自动化设备、专用仪器仪表这类没有完全对应标准件的设计场景。

　　实际装配中，这类弹簧还能很好地吸收装配过程中的位置偏差。柔性装配的核心就是让元件自身可以适配一定的装配误差，弹簧的弹性本身就可以补偿轴向的尺寸偏差，而参数化调整的能力则让弹簧的刚度、行程可以精准匹配偏差的范围，既不会因为刚度过大导致装配应力过高，也不会因为刚度过小起不到预紧、复位的作用。比如在快换工装的定位结构里，不同批次的工装板存在厚度公差，参数化调整后的弹簧可以在整个厚度公差范围内，都提供稳定的顶出力，保证工装定位的一致性。
