撬装集成式消防供水增压机组

　　这套撬装消防供水设备的核心价值，在于把消防水系统里原本分散布置的动力、控制、管路和检测部件集中到同一个公共底座上，减少现场安装时的找正、配管和接线工作量。设备主体采用红色涂装，红色既是消防系统的识别色，也便于在泵房、厂区管廊或附属设备间内快速定位，日常巡检时能够一眼区分消防专用设备与普通生产用水设备。

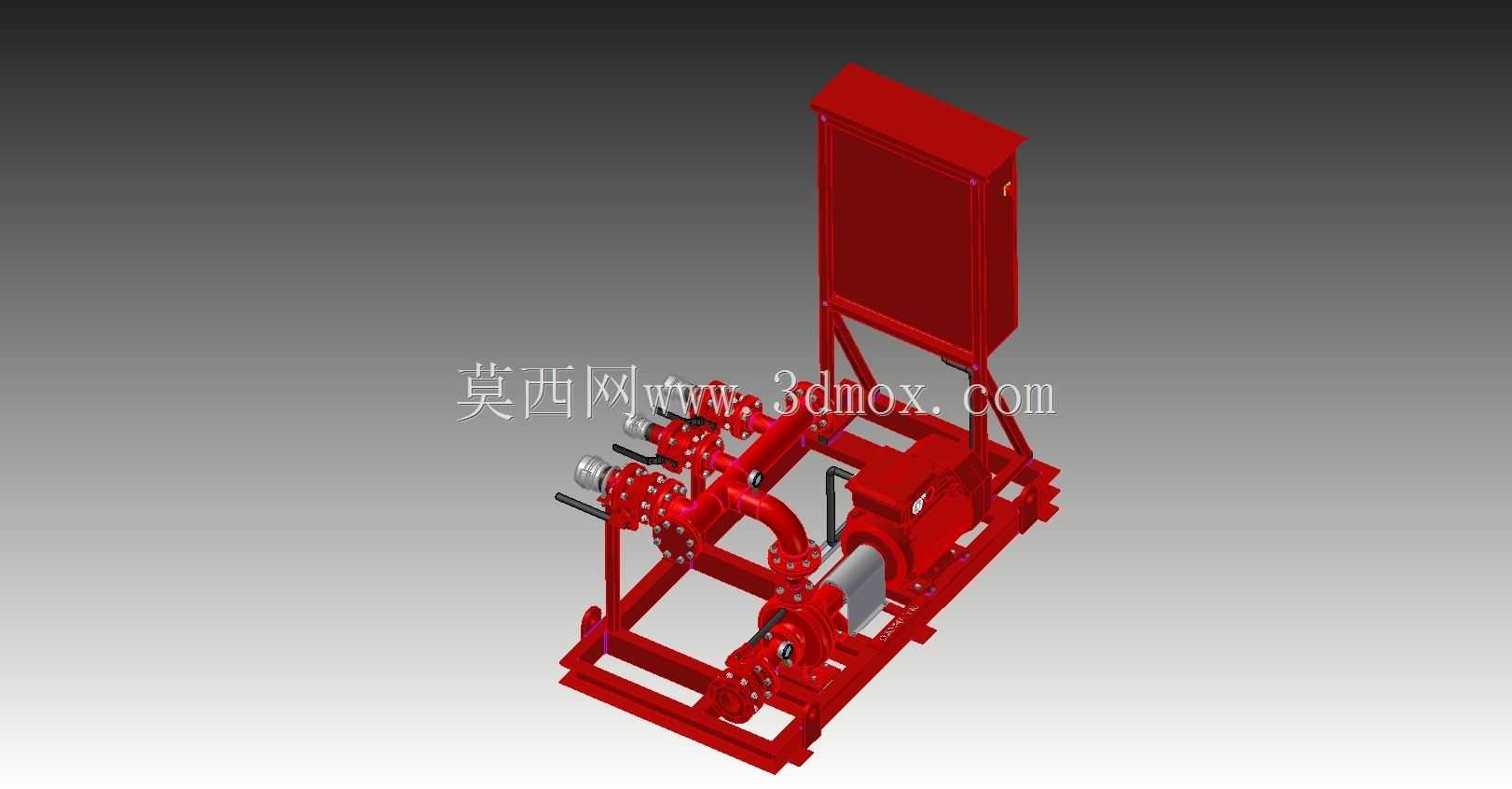

　　从结构布置看，卧式离心泵位于底座中部，电机通过联轴器与泵体直联，这种布置方式传动路径短、轴向尺寸紧凑，也便于后期对中检查和机械密封维护。泵体进出口与上方集成管汇相连，管路上配置阀门、仪表和必要的连接法兰，能够在设备就位后快速接入厂区消防环网。公共底座并非简单平板，而是采用型钢焊接框架，局部设置安装垫板和加强筋，用来承受泵组运行时的重量与振动，并保证运输、吊装过程中管路和控制柜之间的相对位置不发生明显偏移。

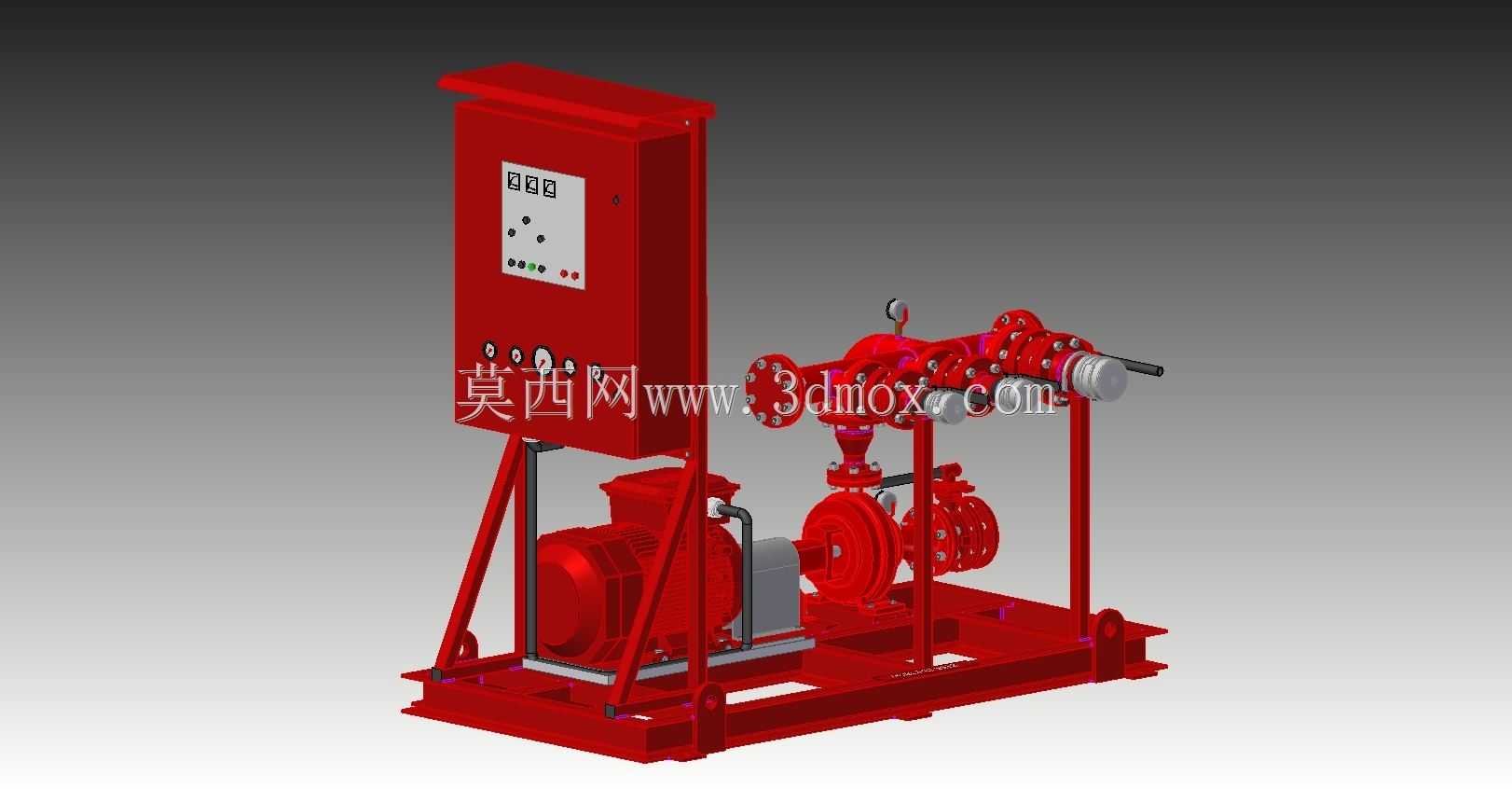

　　控制柜立置于底座一侧，与泵组保持安全电气距离。柜体面板布置启停按钮、指示灯和显示区域，用于反馈泵组运行状态、故障信号和压力相关参数。控制部分与泵体之间的走线通过支架规整固定，避免管线直接贴靠运动部件或高温表面。对于结构设计人员而言，这类集成设备的建模重点不只是把单个零件摆放完整，更要核对操作面、开门空间、接线口方向和维护拆卸路径。控制柜前应预留人员操作和观察距离，泵端盖、联轴器护罩、阀门手轮和压力表位置也需要留出可达空间，否则三维模型看似完整，到了现场会出现无法操作或检修困难的问题。

　　在实际应用中，撬装消防泵常用于厂区消防供水、仓库喷淋系统、罐区消防水增压以及临时消防保障点。它的任务不是连续输送工艺介质，而是在消防工况下快速建立并维持管网压力，因此设备布局强调可靠性和启动响应。泵入口侧应保证顺畅进水，避免急弯和过多阻力件；出口侧通过管汇将水送入消防主管，并通过阀门实现隔离、切换和检修。管路上的压力表接口、排气位置和放水位置都应在模型中体现，因为这些细节直接影响现场调试。

　　设计思路上，撬装化的关键是边界清晰。设备整体外形由底座长度、宽度、控制柜高度、泵组高度和管汇外轮廓共同决定。底座四周需要考虑叉车或吊点作业空间，地脚孔位置要与基础条件匹配；若设备布置在狭窄泵房内，还应核对顶部管路与建筑梁、桥架、照明灯具的净距。进出口法兰的方位不宜只按理想化直线布置，而应结合现场接管方向确定，必要时预留侧向或顶部接口，以减少现场二次改管。

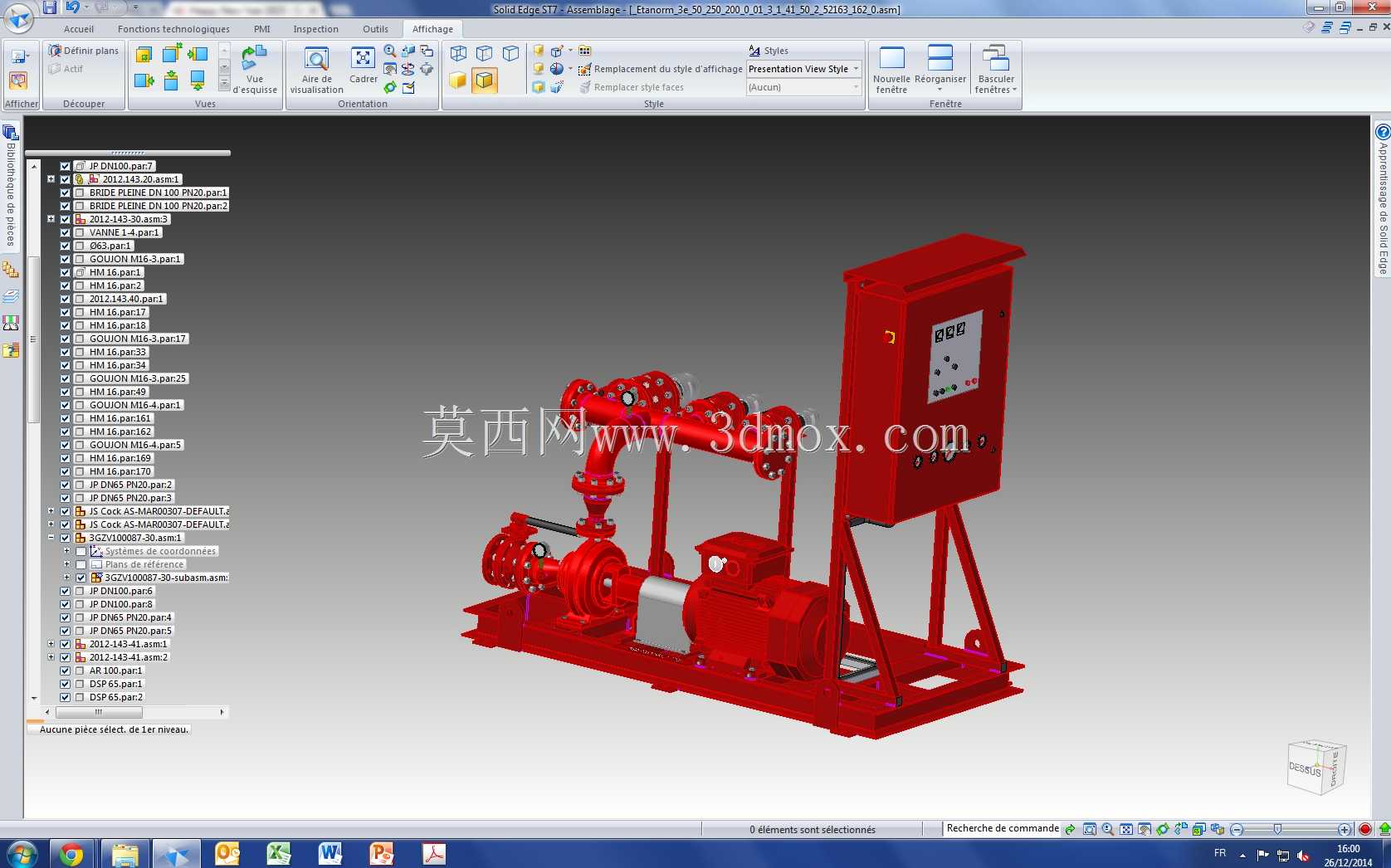

　　从三维建模角度看，公共底座、泵体、电机、控制柜、管阀件和支架之间存在明显的层级关系。底座承担安装基准，泵与电机的同轴度需要通过垫板和联轴器空间来保证；管汇则要在满足流道走向的同时控制整体高度，避免阀门操作面过高。管路支架不能随意添加，应落在底座受力条件较好的梁上，并避开螺栓紧固和维护工具活动范围。颜色分区也有工程意义：泵组和管路保持消防红色，控制柜可采用同色系但表面质感略有区分，急停、指示和铭牌区域在模型中保留明确位置，便于后续出施工图和装配指导。

　　安装边界方面，设备就位前需要确认基础承载、排水沟、进出口管中心高以及电缆进线方向。撬装机组虽然减少了现场散件安装，但并不意味着可以忽略外部接口。模型中应把法兰外径、螺栓分布圆、阀门开启后的外伸尺寸、控制柜门板开启半径和吊装点位置表达清楚，这些尺寸比单纯的外观渲染更有工程价值。对于选型人员，则可据此判断机组是否适合整体运输进场，是否需要在进门、转弯或吊装孔处拆分运输。

　　总体而言，该撬装消防泵模型体现的是一种以系统集成为中心的设计方式：把泵、电机、控制、管路、阀门和底座统一协调，在有限占地内完成消防供水功能。它适合用于泵房布置校核、设备投标展示、预制装配方案讨论以及现场安装交底，能够帮助工程人员在制造和安装前发现管路干涉、操作空间不足和接口错位等问题。
