卧式喷射泵结构三维造型设计

　　该喷射泵模型以卧式悬臂离心泵为主体结构，泵体、电机共用一个焊接式底座，整体布置紧凑，适用于化工流程、循环水输送、真空抽吸、浅层取水以及需要一定自吸能力的流体输送场合。与普通立式泵相比，卧式结构重心低，检修时不需要拆除进出口主管路，对现场基础的承载要求更明确，在中小型泵站和成套设备撬装布局中比较常见。

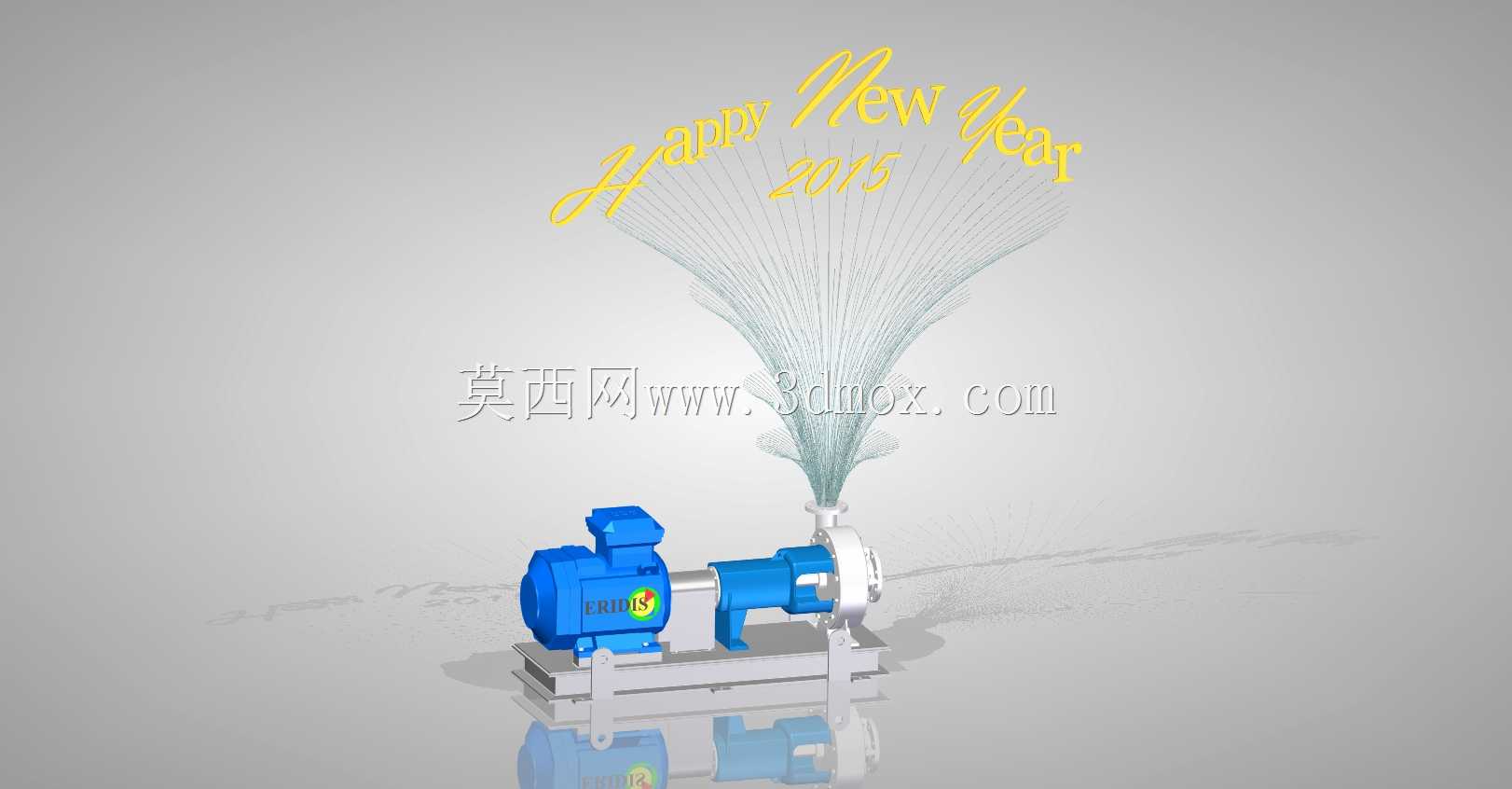

　　从实际用途看，喷射泵既可用于输送清洁或含少量颗粒的液体，也可借助喷嘴形成的高速射流产生负压，完成抽气、引液、混合和增压等过程。模型中蓝色部分为驱动电机，泵头位于电机输出端，中间通过联轴器和轴承组件传递扭矩。泵壳采用剖分式或端吸式结构思路，入口沿轴向或侧向接入，出口沿切向布置，有利于降低流体在蜗壳内的转向损失。叶轮作为核心过流件，其叶片曲率、出口宽度和口环间隙直接决定扬程、效率和抗气蚀性能，建模时需要重点控制旋转体与静止件之间的配合边界。

　　结构设计上，电机与泵体之间设置独立支架，可承担轴系载荷并减少电机轴承受到的径向力。机械密封或填料密封区域位于泵盖与轴套之间，模型保留了压盖、密封腔和紧固件位置，便于后续进行密封方案替换。底座上开有地脚螺栓孔和调节槽，安装时可通过垫片调整电机与泵的同轴度；联轴器外应配置防护罩，现场运行时不能裸露。进出口法兰的位置、螺栓孔分布和密封面尺寸是管路对接的关键，若在三维装配中忽略法兰外径和螺栓操作空间，现场会出现扳手无法就位的问题。

　　外形尺寸方面，这类泵的长度主要由电机长度、联轴器间距和泵头深度决定，宽度受泵壳出口、接线盒和底座侧板限制，高度则需考虑电机顶部接线、起吊空间和泵轴中心线标高。安装边界不仅要包含设备本体包络，还要预留叶轮抽出、密封更换、轴承维护和管路法兰拆装所需的侧向空间。基础设计时应核对泵脚螺栓间距、底座刚度以及进出口载荷，避免管道重量直接压在泵壳上造成蜗壳变形或轴对中偏移。

　　建模过程采用零件级拆分思路：电机外壳、端盖、散热筋、接线盒、泵体蜗壳、泵盖、叶轮、轴、轴承箱、联轴器、底座和紧固件分别建立，再按实际装配关系约束。过流部件应保证内壁连续顺滑，尤其是喷嘴、喉管和扩散段过渡区域，任何台阶或突变都可能引起局部涡流。对于需要出工程图的场景，还应进一步补充轴径、键槽、密封腔尺寸、法兰标准和底座孔位参数，使模型能够直接服务于选型校核、安装布置和维护培训。

　　在成套系统中，喷射泵通常与入口过滤器、止回阀、闸阀、压力表、缓冲罐和控制回路配合使用。启动前需确认灌泵和排气状态，运行中关注出口压力、电流、振动和密封泄漏情况。三维模型若用于方案评审，应把这些周边接口一并表达，尤其是进出口方向、排水排气口、加油位置和吊装点，这样才能真实反映设备在车间、泵站或工艺管廊中的安装条件。
