长条形对射式光电检测传感装置

　　这款长条形对射式光电传感装置，核心应用场景集中在自动化生产线的物料位置核验、通道通行状态检测、长尺寸工件到位判定以及立体仓储的货位占用监测环节。在常规离散制造产线里，普通点式光电传感器的检测覆盖范围有限，面对跨度较大的输送线、宽度较大的工件轮廓检测需求时，往往需要布置多组点式传感器才能覆盖完整检测截面，不仅布线繁琐，多设备之间的信号同步也容易出现偏差，这款长条形传感装置正是针对这类痛点完成的结构设计。

　　从功能特性来看，装置采用长条集成式的发射与接收端布局，将检测光路沿长条壳体的长度方向连续排布，能够在整个长条覆盖的长度区间内形成连续的检测光幕，无需额外调整安装角度即可覆盖整条检测线。当有物体从发射端与接收端之间的区域穿过时，会遮挡对应位置的光路，接收端即可捕捉到光信号的变化，输出对应的开关量信号，既可以判定有无物体通过，也能根据被遮挡的光路位置，粗略判断物体在检测截面上的所处位置，适配不同尺寸工件的到位检测需求。

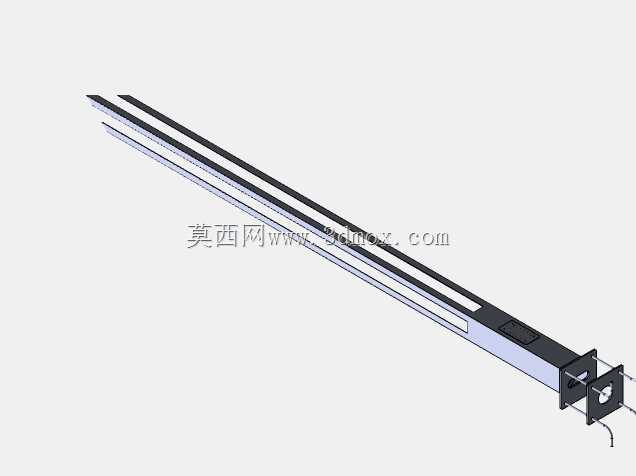

　　设计思路上，整体壳体采用狭长的矩形截面结构，外壳主体做了轻量化的结构优化，在保证整体刚性的同时控制整体重量，降低长悬臂安装时的承重负担。壳体内部沿长度方向预留了规整的电路板安装槽位，发射与接收元件可以沿槽位等间距排布，保证光路分布均匀，不会出现局部检测盲区。壳体的出线端集中布置在尾部的安装法兰一侧，所有接线从尾部统一引出，避免线缆沿长条壳体侧面布置造成的刮蹭风险，也让设备整体外观更整洁，适配洁净车间的安装要求。

　　安装边界方面，装置尾部自带一体式的方形安装法兰，法兰上预留了两个对称的固定安装孔，可以直接通过螺栓固定在设备机架的立板或者型材支架上，安装时只需保证发射端与对应接收端的长条面平行对齐，即可完成光路对准，相比多组点式传感器逐个校准的方式，现场调试工作量大幅降低。长条主体的截面尺寸控制在较小范围，不会占用过多的设备安装空间，即使在输送线两侧空间局促的场景下，也能完成嵌入安装。装置前端的长条检测面做了平齐设计，没有突出的元件结构，日常生产中堆积的灰尘、洒落的物料碎屑可以直接擦拭清理，不会出现清洁死角，降低长期使用后的维护难度。

　　在实际选型适配中，这类长条形传感装置可以根据产线的检测跨度选择对应长度规格，无需额外定制安装支架，标准法兰接口可以直接适配多数通用自动化设备的安装孔位。在物流分拣线的应用中，它可以安装在分拣道口的两侧，检测包裹是否完整进入分拣格口，避免包裹卡滞造成的设备堵料；在板材加工设备中，它可以横跨工作台面，检测板材的边缘位置，为后续的进给动作提供到位信号；在自动化立体库中，它可以安装在巷道的货位边缘，检测货位内是否有托盘超出边界，避免堆垛机行走时发生碰撞。整体结构没有复杂的活动部件，长期运行的稳定性更强，狭长的外形也让它能够适配很多点式传感器无法安装的窄小空间，填补了大跨度连续检测场景下的传感元件选型空白。
