车载传感模块防护外壳结构设计

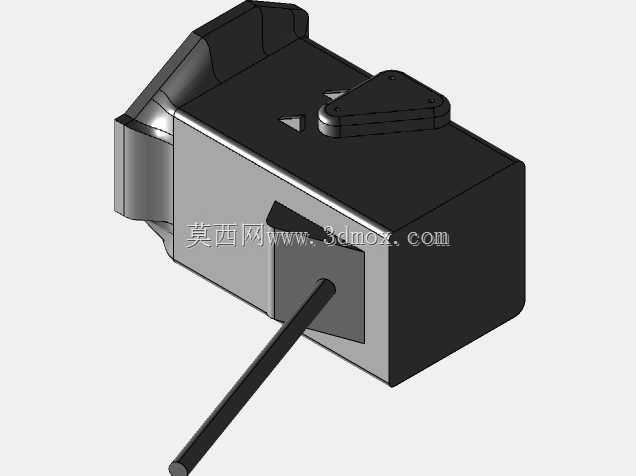

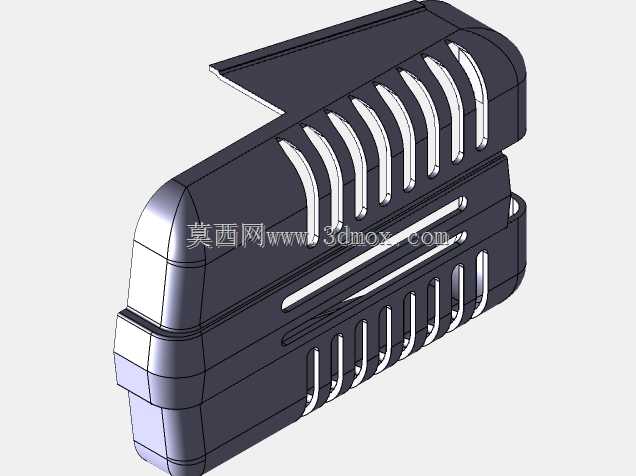

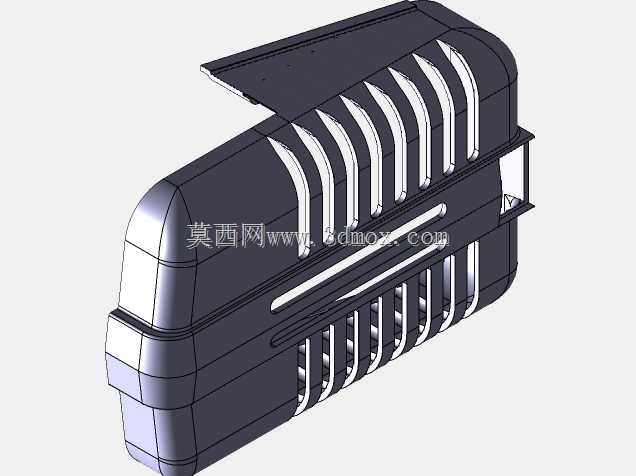

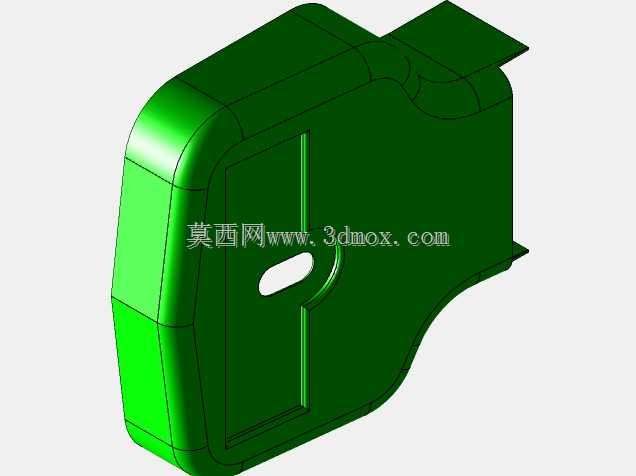

　　该款传感模块外壳的结构设计，核心围绕车载工况下的防护、散热与装配需求展开，整体采用上下对合的分体式壳体结构，无需额外金属紧固件即可完成内部组件的封装。壳体侧壁排布的多组通风格栅，并非单纯的外观造型，每一处开槽的宽度、间距都经过核算：既要保证内部传感元件工作时产生的热量可通过空气对流快速散出，避免温漂影响检测精度，又要控制开槽尺寸，阻挡行车过程中飞溅的大粒径砂石、碎屑直接冲击内部PCB板与敏感元件。壳体边角全部做了大圆角过渡处理，一方面是注塑生产时可优化塑料熔体的填充流程，减少尖角处的应力集中与熔接痕缺陷，提升壳体成品的抗冲击强度；另一方面在整车装配工位，能避免锐边划伤作业人员的防护手套，

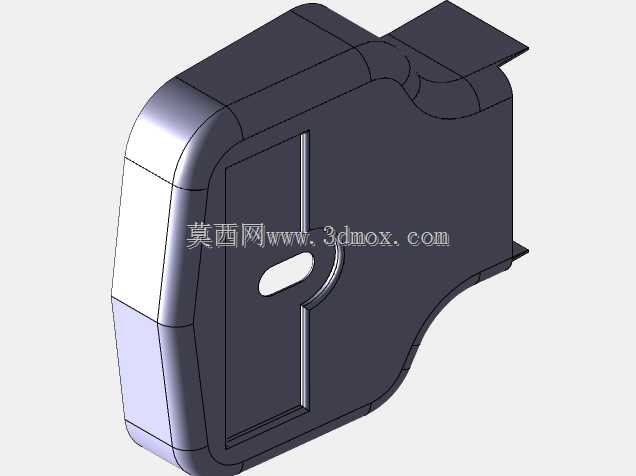

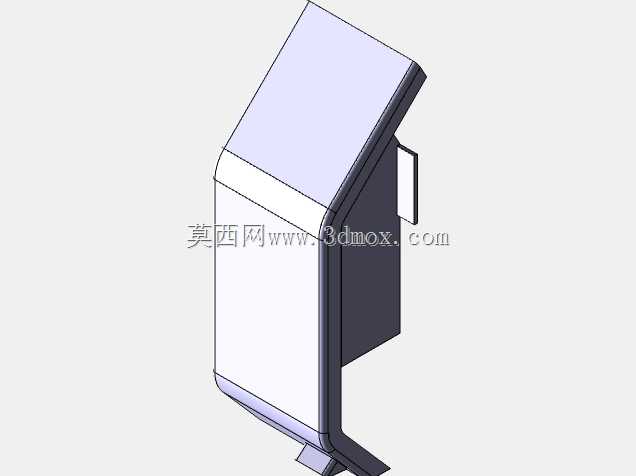

　　也可消除车辆运行中因震动导致的边角与周边线束摩擦破损的隐患。从安装边界来看，壳体整体轮廓规整，背部预留的卡扣位与定位柱可直接卡入车载安装支架的对应卡槽，定位柱与支架孔采用小间隙配合，装配时可快速完成对位，按压即可锁止，不需要额外打螺丝固定，能有效缩减整车产线的装配工时。上下壳体的合模面做了止口结构设计，上壳的凸筋嵌入下壳的凹槽内，形成迷宫式密封路径，可阻挡日常行车中的水雾、粉尘从合模缝隙渗入壳体内部，配合可选配的密封胶条，即可满足常规车载传感部件的防尘防水要求。壳体顶部的斜向延伸结构，是根据内部传感元件的探测角度专门设计的避让位，可避免壳体自身遮挡传感信号的收发路径，同时该结构也可作为安装时的防呆特征，反向状态下无法装入支架，

　　杜绝产线装配时的方向错装问题。在材料选型的结构适配层面，壳体的壁厚设计保持均匀，格栅处的壁厚与主体壁厚差值控制在合理区间，避免注塑成型时出现缩痕、翘曲变形；壳体内部设置的多组十字筋位，既可以提升壳体整体的刚性，在车辆受到震动、冲击时减少壳体形变，也可作为内部PCB板的支撑位，板卡卡入筋位卡槽后即可完成固定，不需要额外打胶或者螺丝锁附，简化模块自身的组装流程。这类外壳结构多用于商用车、工程车辆的环境感知传感模块，可适配温湿度检测、气体感知等多类车载传感元件，在发动机舱周边、车架侧部等安装场景下，既能抵御复杂路况带来的泥水、粉尘侵蚀，也可耐受车辆长期运行产生的持续震动，保障内部传感元件长期稳定工作。
